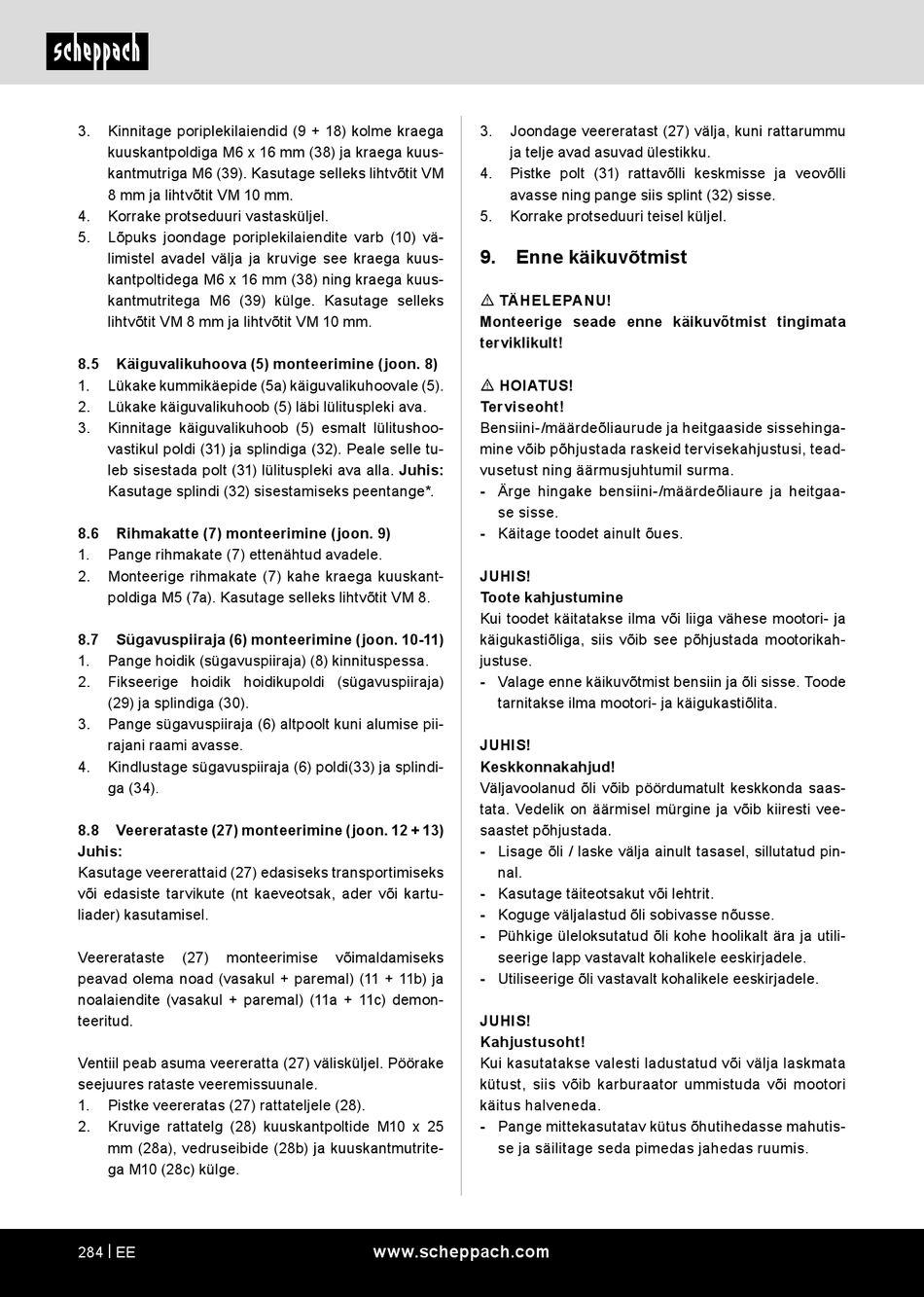

3.
Kinnitage poriplekilaiendid (9 + 18) kolme kraega
kuuskantpoldiga M6 x 16 mm (38) ja kraega kuus-
kantmutriga M6 (39). Kasutage selleks lihtvõtit VM
8 mm ja lihtvõtit VM 10 mm.
4.
Korrake protseduuri vastasküljel.
5.
Lõpuks joondage poriplekilaiendite varb (10) vä-
limistel avadel välja ja kruvige see kraega kuus-
kantpoltidega M6 x 16 mm (38) ning kraega kuus-
kantmutritega M6 (39) külge. Kasutage selleks
lihtvõtit VM 8 mm ja lihtvõtit VM 10 mm.
8.5
Käiguvalikuhoova (5) monteerimine (joon. 8)
1.
Lükake kummikäepide (5a) käiguvalikuhoovale (5).
2.
Lükake käiguvalikuhoob (5) läbi lülituspleki ava.
3.
Kinnitage käiguvalikuhoob (5) esmalt lülitushoo-
vastikul poldi (31) ja splindiga (32). Peale selle tu-
leb sisestada polt (31) lülituspleki ava alla. Juhis:
Kasutage splindi (32) sisestamiseks peentange*.
8.6
Rihmakatte (7) monteerimine (joon. 9)
1.
Pange rihmakate (7) ettenähtud avadele.
2.
Monteerige rihmakate (7) kahe kraega kuuskant-
poldiga M5 (7a). Kasutage selleks lihtvõtit VM 8.
8.7
Sügavuspiiraja (6) monteerimine (joon. 10-11)
1.
Pange hoidik (sügavuspiiraja) (8) kinnituspessa.
2.
Fikseerige hoidik hoidikupoldi (sügavuspiiraja)
(29) ja splindiga (30).
3.
Pange sügavuspiiraja (6) altpoolt kuni alumise pii-
rajani raami avasse.
4.
Kindlustage sügavuspiiraja (6) poldi(33) ja splindi-
ga (34).
8.8
Veererataste (27) monteerimine (joon. 12 + 13)
Juhis:
Kasutage veererattaid (27) edasiseks transportimiseks
või edasiste tarvikute (nt kaeveotsak, ader või kartu-
liader) kasutamisel.
Veererataste
(27)
monteerimise
peavad olema noad (vasakul + paremal) (11 + 11b) ja
noalaiendite (vasakul + paremal) (11a + 11c) demon-
teeritud.
Ventiil peab asuma veereratta (27) välisküljel. Pöörake
seejuures rataste veeremissuunale.
1.
Pistke veereratas (27) rattateljele (28).
2.
Kruvige rattatelg (28) kuuskantpoltide M10 x 25
mm (28a), vedruseibide (28b) ja kuuskantmutrite-
ga M10 (28c) külge.
284 | EE
3.
Joondage veereratast (27) välja, kuni rattarummu
ja telje avad asuvad ülestikku.
4.
Pistke polt (31) rattavõlli keskmisse ja veovõlli
avasse ning pange siis splint (32) sisse.
5.
Korrake protseduuri teisel küljel.
9.
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
m HOIATUS!
Terviseoht!
Bensiini-/määrdeõliaurude ja heitgaaside sissehinga-
mine võib põhjustada raskeid tervisekahjustusi, tead-
vusetust ning äärmusjuhtumil surma.
- Ärge hingake bensiini-/määrdeõliaure ja heitgaa-
se sisse.
- Käitage toodet ainult õues.
JUHIS!
Toote kahjustumine
Kui toodet käitatakse ilma või liiga vähese mootori- ja
käigukastiõliga, siis võib see põhjustada mootorikah-
justuse.
- Valage enne käikuvõtmist bensiin ja õli sisse. Toode
tarnitakse ilma mootori- ja käigukastiõlita.
JUHIS!
Keskkonnakahjud!
Väljavoolanud õli võib pöördumatult keskkonda saas-
tata. Vedelik on äärmisel mürgine ja võib kiiresti vee-
saastet põhjustada.
- Lisage õli / laske välja ainult tasasel, sillutatud pin-
nal.
- Kasutage täiteotsakut või lehtrit.
- Koguge väljalastud õli sobivasse nõusse.
- Pühkige üleloksutatud õli kohe hoolikalt ära ja utili-
võimaldamiseks
seerige lapp vastavalt kohalikele eeskirjadele.
- Utiliseerige õli vastavalt kohalikele eeskirjadele.
JUHIS!
Kahjustusoht!
Kui kasutatakse valesti ladustatud või välja laskmata
kütust, siis võib karburaator ummistuda või mootori
käitus halveneda.
- Pange mittekasutatav kütus õhutihedasse mahutis-
se ja säilitage seda pimedas jahedas ruumis.
www.scheppach.com
Enne käikuvõtmist
