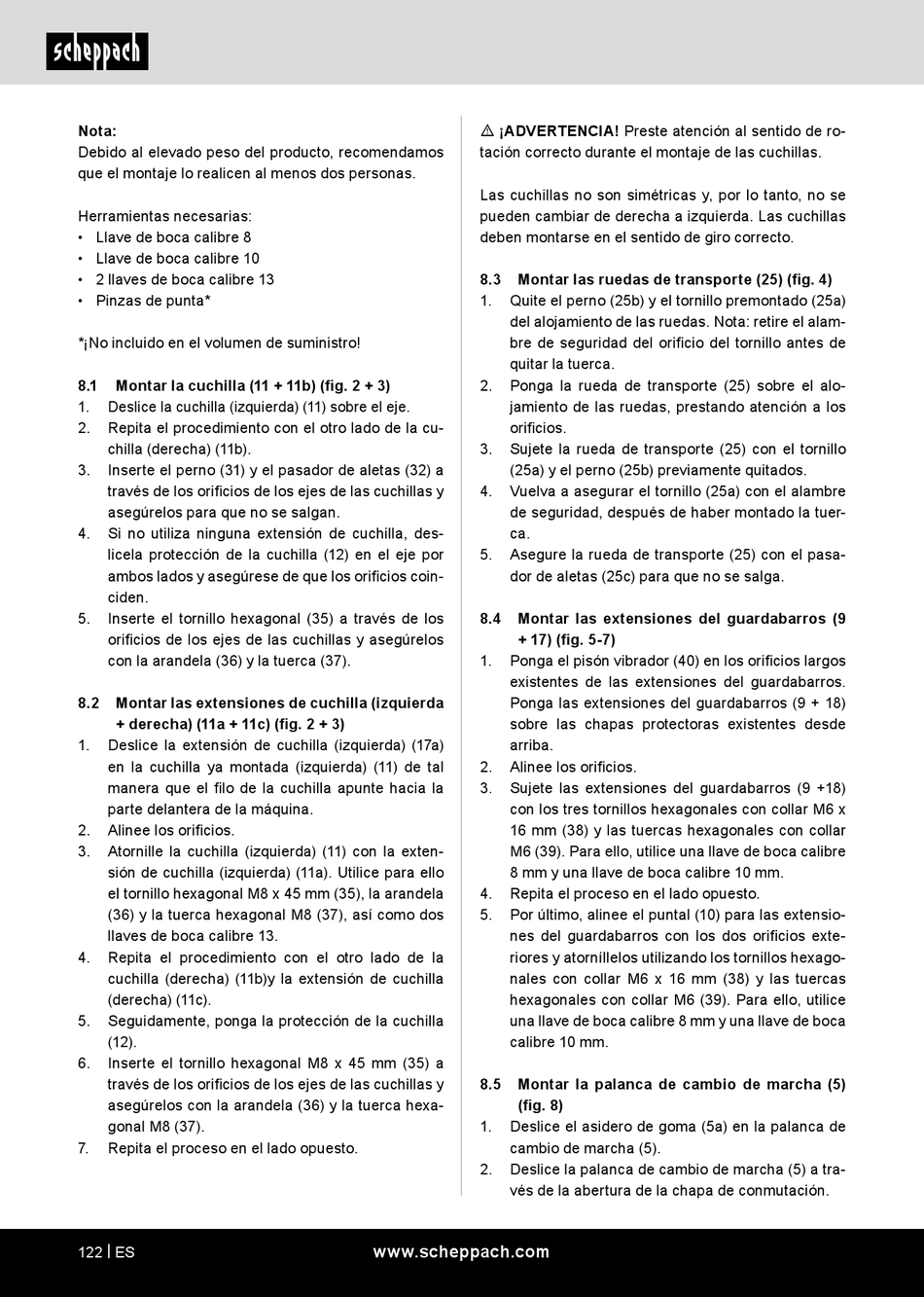

Nota:
Debido al elevado peso del producto, recomendamos
que el montaje lo realicen al menos dos personas.
Herramientas necesarias:
• Llave de boca calibre 8
• Llave de boca calibre 10
• 2 llaves de boca calibre 13
• Pinzas de punta*
*¡No incluido en el volumen de suministro!
8.1 Montar la cuchilla (11 + 11b) (fig. 2 + 3)
1. Deslice la cuchilla (izquierda) (11) sobre el eje.
2. Repita el procedimiento con el otro lado de la cu-
chilla (derecha) (11b).
3. Inserte el perno (31) y el pasador de aletas (32) a
través de los orificios de los ejes de las cuchillas y
asegúrelos para que no se salgan.
4. Si no utiliza ninguna extensión de cuchilla, des-
licela protección de la cuchilla (12) en el eje por
ambos lados y asegúrese de que los orificios coin-
ciden.
5. Inserte el tornillo hexagonal (35) a través de los
orificios de los ejes de las cuchillas y asegúrelos
con la arandela (36) y la tuerca (37).
8.2 Montar las extensiones de cuchilla (izquierda
+ derecha) (11a + 11c) (fig. 2 + 3)
1. Deslice la extensión de cuchilla (izquierda) (17a)
en la cuchilla ya montada (izquierda) (11) de tal
manera que el filo de la cuchilla apunte hacia la
parte delantera de la máquina.
2. Alinee los orificios.
3. Atornille la cuchilla (izquierda) (11) con la exten-
sión de cuchilla (izquierda) (11a). Utilice para ello
el tornillo hexagonal M8 x 45 mm (35), la arandela
(36) y la tuerca hexagonal M8 (37), así como dos
llaves de boca calibre 13.
4. Repita el procedimiento con el otro lado de la
cuchilla (derecha) (11b)y la extensión de cuchilla
(derecha) (11c).
5. Seguidamente, ponga la protección de la cuchilla
(12).
6. Inserte el tornillo hexagonal M8 x 45 mm (35) a
través de los orificios de los ejes de las cuchillas y
asegúrelos con la arandela (36) y la tuerca hexa-
gonal M8 (37).
7. Repita el proceso en el lado opuesto.
122 | ES
m ¡ADVERTENCIA! Preste atención al sentido de ro-
tación correcto durante el montaje de las cuchillas.
Las cuchillas no son simétricas y, por lo tanto, no se
pueden cambiar de derecha a izquierda. Las cuchillas
deben montarse en el sentido de giro correcto.
8.3 Montar las ruedas de transporte (25) (fig. 4)
1. Quite el perno (25b) y el tornillo premontado (25a)
del alojamiento de las ruedas. Nota: retire el alam-
bre de seguridad del orificio del tornillo antes de
quitar la tuerca.
2. Ponga la rueda de transporte (25) sobre el alo-
jamiento de las ruedas, prestando atención a los
orificios.
3. Sujete la rueda de transporte (25) con el tornillo
(25a) y el perno (25b) previamente quitados.
4. Vuelva a asegurar el tornillo (25a) con el alambre
de seguridad, después de haber montado la tuer-
ca.
5. Asegure la rueda de transporte (25) con el pasa-
dor de aletas (25c) para que no se salga.
8.4 Montar las extensiones del guardabarros (9
+ 17) (fig. 5-7)
1. Ponga el pisón vibrador (40) en los orificios largos
existentes de las extensiones del guardabarros.
Ponga las extensiones del guardabarros (9 + 18)
sobre las chapas protectoras existentes desde
arriba.
2. Alinee los orificios.
3. Sujete las extensiones del guardabarros (9 +18)
con los tres tornillos hexagonales con collar M6 x
16 mm (38) y las tuercas hexagonales con collar
M6 (39). Para ello, utilice una llave de boca calibre
8 mm y una llave de boca calibre 10 mm.
4. Repita el proceso en el lado opuesto.
5. Por último, alinee el puntal (10) para las extensio-
nes del guardabarros con los dos orificios exte-
riores y atorníllelos utilizando los tornillos hexago-
nales con collar M6 x 16 mm (38) y las tuercas
hexagonales con collar M6 (39). Para ello, utilice
una llave de boca calibre 8 mm y una llave de boca
calibre 10 mm.
8.5 Montar la palanca de cambio de marcha (5)
(fig. 8)
1. Deslice el asidero de goma (5a) en la palanca de
cambio de marcha (5).
2. Deslice la palanca de cambio de marcha (5) a tra-
vés de la abertura de la chapa de conmutación.
