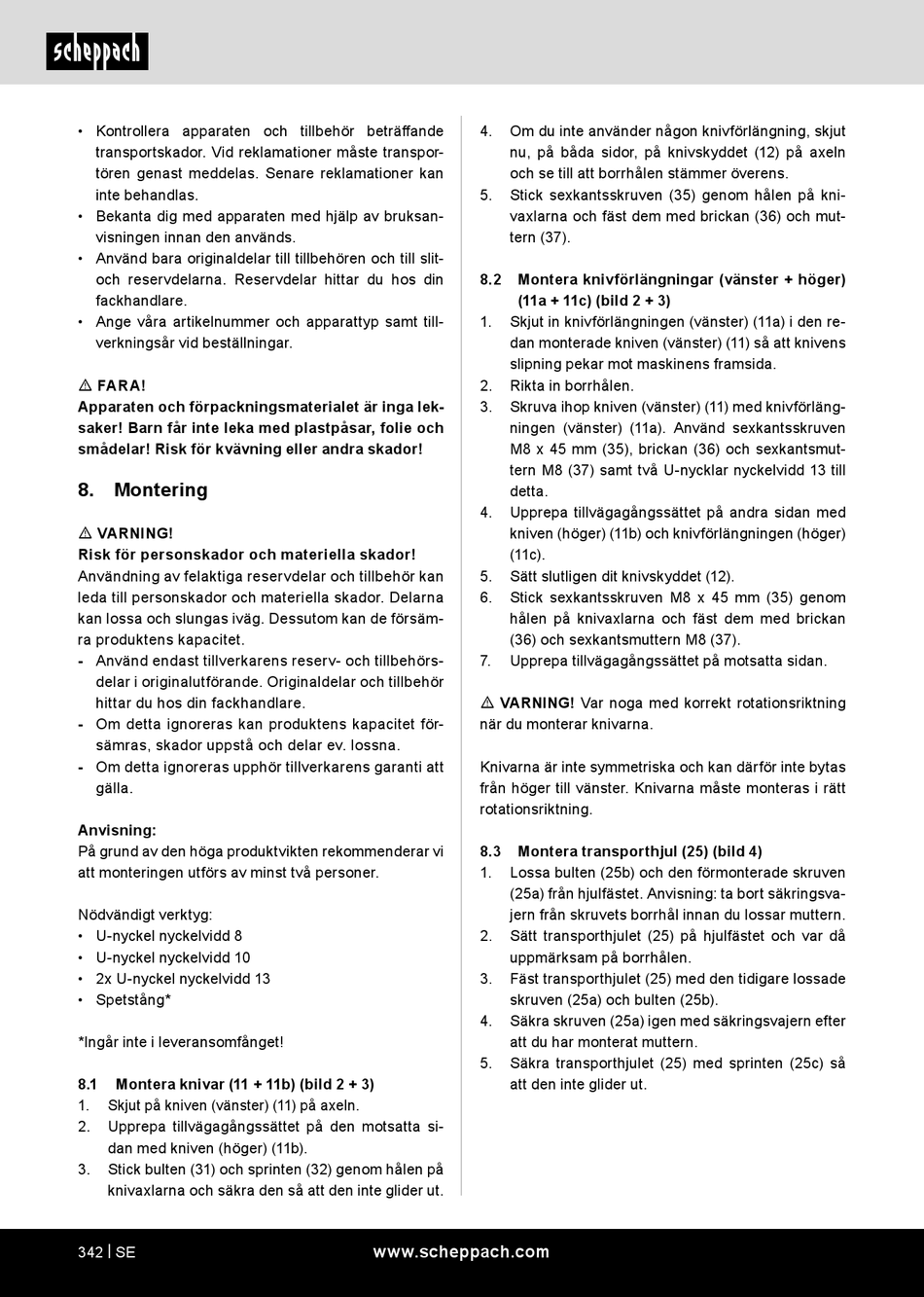

• Kontrollera apparaten och tillbehör beträffande
transportskador. Vid reklamationer måste transpor-
tören genast meddelas. Senare reklamationer kan
inte behandlas.
• Bekanta dig med apparaten med hjälp av bruksan-
visningen innan den används.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och apparattyp samt till-
verkningsår vid beställningar.
m FARA!
Apparaten och förpackningsmaterialet är inga lek-
saker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
8. Montering
m VARNING!
Risk för personskador och materiella skador!
Användning av felaktiga reservdelar och tillbehör kan
leda till personskador och materiella skador. Delarna
kan lossa och slungas iväg. Dessutom kan de försäm-
ra produktens kapacitet.
- Använd endast tillverkarens reserv- och tillbehörs-
delar i originalutförande. Originaldelar och tillbehör
hittar du hos din fackhandlare.
- Om detta ignoreras kan produktens kapacitet för-
sämras, skador uppstå och delar ev. lossna.
- Om detta ignoreras upphör tillverkarens garanti att
gälla.
Anvisning:
På grund av den höga produktvikten rekommenderar vi
att monteringen utförs av minst två personer.
Nödvändigt verktyg:
• U-nyckel nyckelvidd 8
• U-nyckel nyckelvidd 10
• 2x U-nyckel nyckelvidd 13
• Spetstång*
*Ingår inte i leveransomfånget!
8.1
Montera knivar (11 + 11b) (bild 2 + 3)
1.
Skjut på kniven (vänster) (11) på axeln.
2.
Upprepa tillvägagångssättet på den motsatta si-
dan med kniven (höger) (11b).
3.
Stick bulten (31) och sprinten (32) genom hålen på
knivaxlarna och säkra den så att den inte glider ut.
342 | SE
4.
Om du inte använder någon knivförlängning, skjut
nu, på båda sidor, på knivskyddet (12) på axeln
och se till att borrhålen stämmer överens.
5.
Stick sexkantsskruven (35) genom hålen på kni-
vaxlarna och fäst dem med brickan (36) och mut-
tern (37).
8.2
Montera knivförlängningar (vänster + höger)
(11a + 11c) (bild 2 + 3)
1.
Skjut in knivförlängningen (vänster) (11a) i den re-
dan monterade kniven (vänster) (11) så att knivens
slipning pekar mot maskinens framsida.
2.
Rikta in borrhålen.
3.
Skruva ihop kniven (vänster) (11) med knivförläng-
ningen (vänster) (11a). Använd sexkantsskruven
M8 x 45 mm (35), brickan (36) och sexkantsmut-
tern M8 (37) samt två U-nycklar nyckelvidd 13 till
detta.
4.
Upprepa tillvägagångssättet på andra sidan med
kniven (höger) (11b) och knivförlängningen (höger)
(11c).
5.
Sätt slutligen dit knivskyddet (12).
6.
Stick sexkantsskruven M8 x 45 mm (35) genom
hålen på knivaxlarna och fäst dem med brickan
(36) och sexkantsmuttern M8 (37).
7.
Upprepa tillvägagångssättet på motsatta sidan.
m VARNING! Var noga med korrekt rotationsriktning
när du monterar knivarna.
Knivarna är inte symmetriska och kan därför inte bytas
från höger till vänster. Knivarna måste monteras i rätt
rotationsriktning.
8.3
Montera transporthjul (25) (bild 4)
1.
Lossa bulten (25b) och den förmonterade skruven
(25a) från hjulfästet. Anvisning: ta bort säkringsva-
jern från skruvets borrhål innan du lossar muttern.
2.
Sätt transporthjulet (25) på hjulfästet och var då
uppmärksam på borrhålen.
3.
Fäst transporthjulet (25) med den tidigare lossade
skruven (25a) och bulten (25b).
4.
Säkra skruven (25a) igen med säkringsvajern efter
att du har monterat muttern.
5.
Säkra transporthjulet (25) med sprinten (25c) så
att den inte glider ut.
www.scheppach.com
