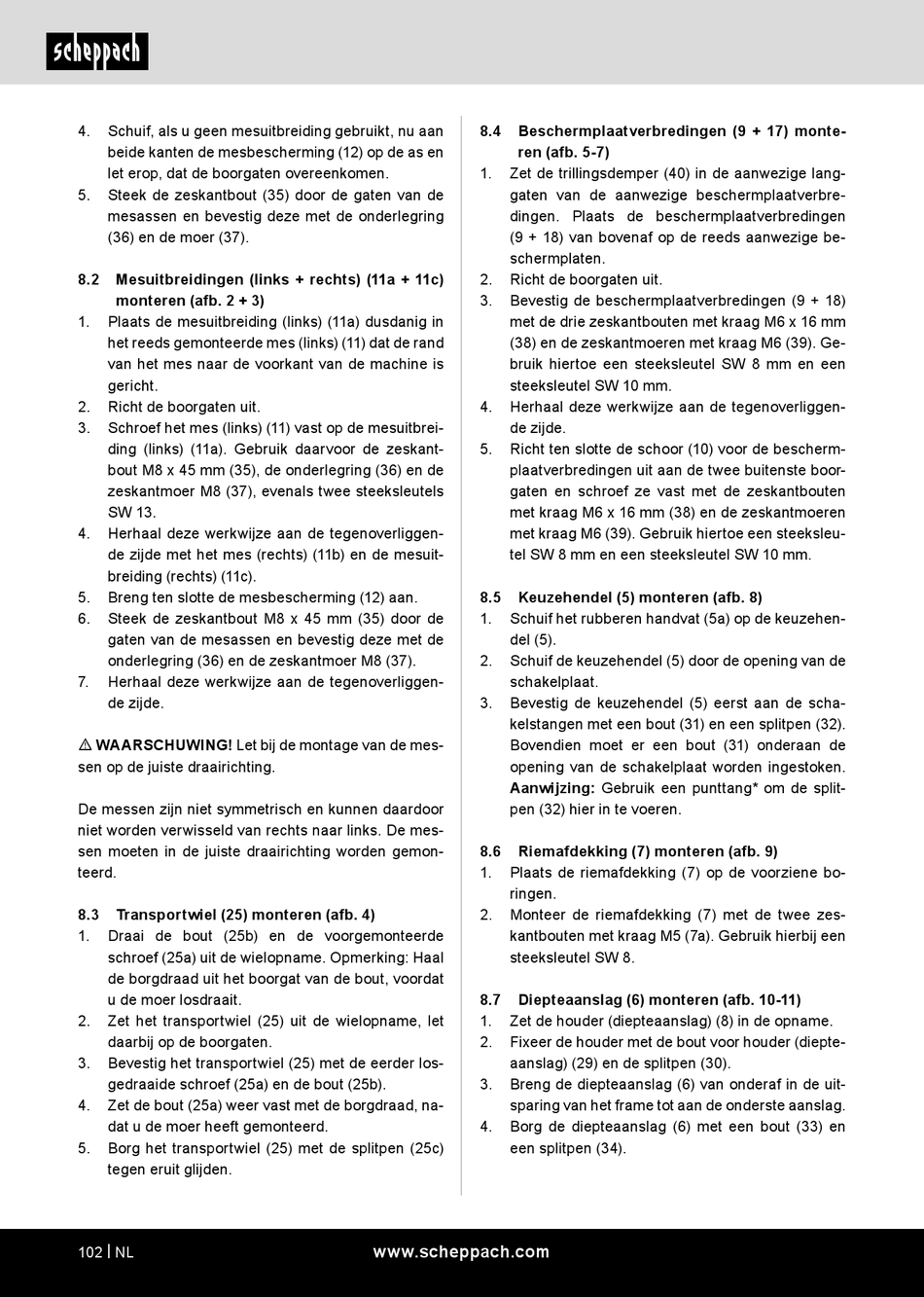

4.
Schuif, als u geen mesuitbreiding gebruikt, nu aan
beide kanten de mesbescherming (12) op de as en
let erop, dat de boorgaten overeenkomen.
5.
Steek de zeskantbout (35) door de gaten van de
mesassen en bevestig deze met de onderlegring
(36) en de moer (37).
8.2
Mesuitbreidingen (links + rechts) (11a + 11c)
monteren (afb. 2 + 3)
1.
Plaats de mesuitbreiding (links) (11a) dusdanig in
het reeds gemonteerde mes (links) (11) dat de rand
van het mes naar de voorkant van de machine is
gericht.
2.
Richt de boorgaten uit.
3.
Schroef het mes (links) (11) vast op de mesuitbrei-
ding (links) (11a). Gebruik daarvoor de zeskant-
bout M8 x 45 mm (35), de onderlegring (36) en de
zeskantmoer M8 (37), evenals twee steeksleutels
SW 13.
4.
Herhaal deze werkwijze aan de tegenoverliggen-
de zijde met het mes (rechts) (11b) en de mesuit-
breiding (rechts) (11c).
5.
Breng ten slotte de mesbescherming (12) aan.
6.
Steek de zeskantbout M8 x 45 mm (35) door de
gaten van de mesassen en bevestig deze met de
onderlegring (36) en de zeskantmoer M8 (37).
7.
Herhaal deze werkwijze aan de tegenoverliggen-
de zijde.
m WAARSCHUWING! Let bij de montage van de mes-
sen op de juiste draairichting.
De messen zijn niet symmetrisch en kunnen daardoor
niet worden verwisseld van rechts naar links. De mes-
sen moeten in de juiste draairichting worden gemon-
teerd.
8.3
Transportwiel (25) monteren (afb. 4)
1.
Draai de bout (25b) en de voorgemonteerde
schroef (25a) uit de wielopname. Opmerking: Haal
de borgdraad uit het boorgat van de bout, voordat
u de moer losdraait.
2.
Zet het transportwiel (25) uit de wielopname, let
daarbij op de boorgaten.
3.
Bevestig het transportwiel (25) met de eerder los-
gedraaide schroef (25a) en de bout (25b).
4.
Zet de bout (25a) weer vast met de borgdraad, na-
dat u de moer heeft gemonteerd.
5.
Borg het transportwiel (25) met de splitpen (25c)
tegen eruit glijden.
102 | NL
8.4
Beschermplaatverbredingen (9 + 17) monte-
ren (afb. 5-7)
1.
Zet de trillingsdemper (40) in de aanwezige lang-
gaten van de aanwezige beschermplaatverbre-
dingen. Plaats de beschermplaatverbredingen
(9 + 18) van bovenaf op de reeds aanwezige be-
schermplaten.
2.
Richt de boorgaten uit.
3.
Bevestig de beschermplaatverbredingen (9 + 18)
met de drie zeskantbouten met kraag M6 x 16 mm
(38) en de zeskantmoeren met kraag M6 (39). Ge-
bruik hiertoe een steeksleutel SW 8 mm en een
steeksleutel SW 10 mm.
4.
Herhaal deze werkwijze aan de tegenoverliggen-
de zijde.
5.
Richt ten slotte de schoor (10) voor de bescherm-
plaatverbredingen uit aan de twee buitenste boor-
gaten en schroef ze vast met de zeskantbouten
met kraag M6 x 16 mm (38) en de zeskantmoeren
met kraag M6 (39). Gebruik hiertoe een steeksleu-
tel SW 8 mm en een steeksleutel SW 10 mm.
8.5
Keuzehendel (5) monteren (afb. 8)
1.
Schuif het rubberen handvat (5a) op de keuzehen-
del (5).
2.
Schuif de keuzehendel (5) door de opening van de
schakelplaat.
3.
Bevestig de keuzehendel (5) eerst aan de scha-
kelstangen met een bout (31) en een splitpen (32).
Bovendien moet er een bout (31) onderaan de
opening van de schakelplaat worden ingestoken.
Aanwijzing: Gebruik een punttang* om de split-
pen (32) hier in te voeren.
8.6
Riemafdekking (7) monteren (afb. 9)
1.
Plaats de riemafdekking (7) op de voorziene bo-
ringen.
2.
Monteer de riemafdekking (7) met de twee zes-
kantbouten met kraag M5 (7a). Gebruik hierbij een
steeksleutel SW 8.
8.7
Diepteaanslag (6) monteren (afb. 10-11)
1.
Zet de houder (diepteaanslag) (8) in de opname.
2.
Fixeer de houder met de bout voor houder (diepte-
aanslag) (29) en de splitpen (30).
3.
Breng de diepteaanslag (6) van onderaf in de uit-
sparing van het frame tot aan de onderste aanslag.
4.
Borg de diepteaanslag (6) met een bout (33) en
een splitpen (34).
