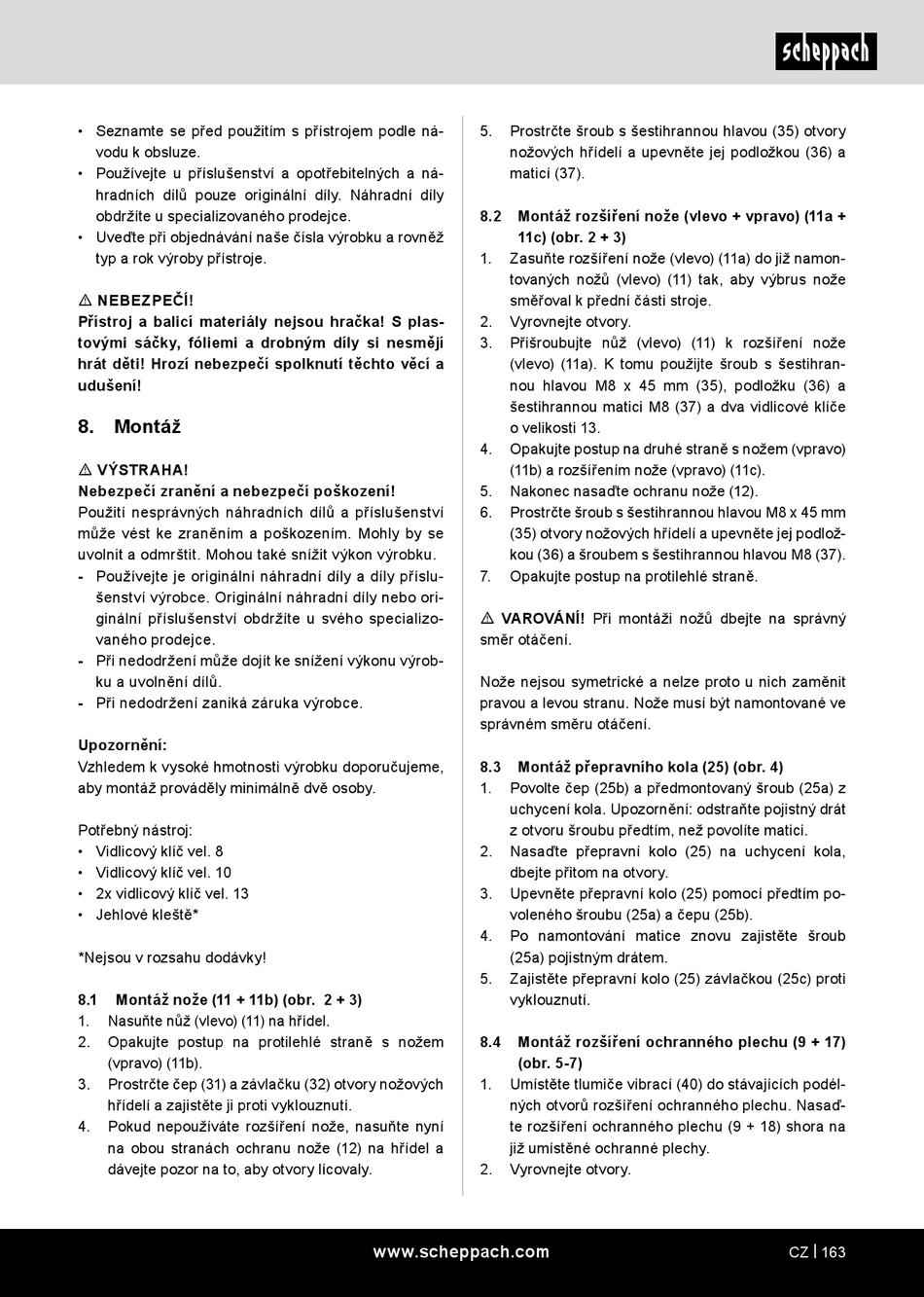

• Seznamte se před použitím s přístrojem podle ná-
vodu k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m NEBEZPEČÍ!
Přístroj a balicí materiály nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
8. Montáž
m VÝSTRAHA!
Nebezpečí zranění a nebezpečí poškození!
Použití nesprávných náhradních dílů a příslušenství
může vést ke zraněním a poškozením. Mohly by se
uvolnit a odmrštit. Mohou také snížit výkon výrobku.
- Používejte je originální náhradní díly a díly příslu-
šenství výrobce. Originální náhradní díly nebo ori-
ginální příslušenství obdržíte u svého specializo-
vaného prodejce.
- Při nedodržení může dojít ke snížení výkonu výrob-
ku a uvolnění dílů.
- Při nedodržení zaniká záruka výrobce.
Upozornění:
Vzhledem k vysoké hmotnosti výrobku doporučujeme,
aby montáž prováděly minimálně dvě osoby.
Potřebný nástroj:
• Vidlicový klíč vel. 8
• Vidlicový klíč vel. 10
• 2x vidlicový klíč vel. 13
• Jehlové kleště*
*Nejsou v rozsahu dodávky!
8.1
Montáž nože (11 + 11b) (obr. 2 + 3)
1.
Nasuňte nůž (vlevo) (11) na hřídel.
2.
Opakujte postup na protilehlé straně s nožem
(vpravo) (11b).
3.
Prostrčte čep (31) a závlačku (32) otvory nožových
hřídelí a zajistěte ji proti vyklouznutí.
4.
Pokud nepoužíváte rozšíření nože, nasuňte nyní
na obou stranách ochranu nože (12) na hřídel a
dávejte pozor na to, aby otvory lícovaly.
5.
Prostrčte šroub s šestihrannou hlavou (35) otvory
nožových hřídelí a upevněte jej podložkou (36) a
maticí (37).
8.2
Montáž rozšíření nože (vlevo + vpravo) (11a +
11c) (obr. 2 + 3)
1.
Zasuňte rozšíření nože (vlevo) (11a) do již namon-
tovaných nožů (vlevo) (11) tak, aby výbrus nože
směřoval k přední části stroje.
2.
Vyrovnejte otvory.
3.
Přišroubujte nůž (vlevo) (11) k rozšíření nože
(vlevo) (11a). K tomu použijte šroub s šestihran-
nou hlavou M8 x 45 mm (35), podložku (36) a
šestihrannou matici M8 (37) a dva vidlicové klíče
o velikosti 13.
4.
Opakujte postup na druhé straně s nožem (vpravo)
(11b) a rozšířením nože (vpravo) (11c).
5.
Nakonec nasaďte ochranu nože (12).
6.
Prostrčte šroub s šestihrannou hlavou M8 x 45 mm
(35) otvory nožových hřídelí a upevněte jej podlož-
kou (36) a šroubem s šestihrannou hlavou M8 (37).
7.
Opakujte postup na protilehlé straně.
m VAROVÁNÍ! Při montáži nožů dbejte na správný
směr otáčení.
Nože nejsou symetrické a nelze proto u nich zaměnit
pravou a levou stranu. Nože musí být namontované ve
správném směru otáčení.
8.3
Montáž přepravního kola (25) (obr. 4)
1.
Povolte čep (25b) a předmontovaný šroub (25a) z
uchycení kola. Upozornění: odstraňte pojistný drát
z otvoru šroubu předtím, než povolíte matici.
2.
Nasaďte přepravní kolo (25) na uchycení kola,
dbejte přitom na otvory.
3.
Upevněte přepravní kolo (25) pomocí předtím po-
voleného šroubu (25a) a čepu (25b).
4.
Po namontování matice znovu zajistěte šroub
(25a) pojistným drátem.
5.
Zajistěte přepravní kolo (25) závlačkou (25c) proti
vyklouznutí.
8.4
Montáž rozšíření ochranného plechu (9 + 17)
(obr. 5-7)
1.
Umístěte tlumiče vibrací (40) do stávajících podél-
ných otvorů rozšíření ochranného plechu. Nasaď-
te rozšíření ochranného plechu (9 + 18) shora na
již umístěné ochranné plechy.
2.
Vyrovnejte otvory.
www.scheppach.com
CZ | 163
