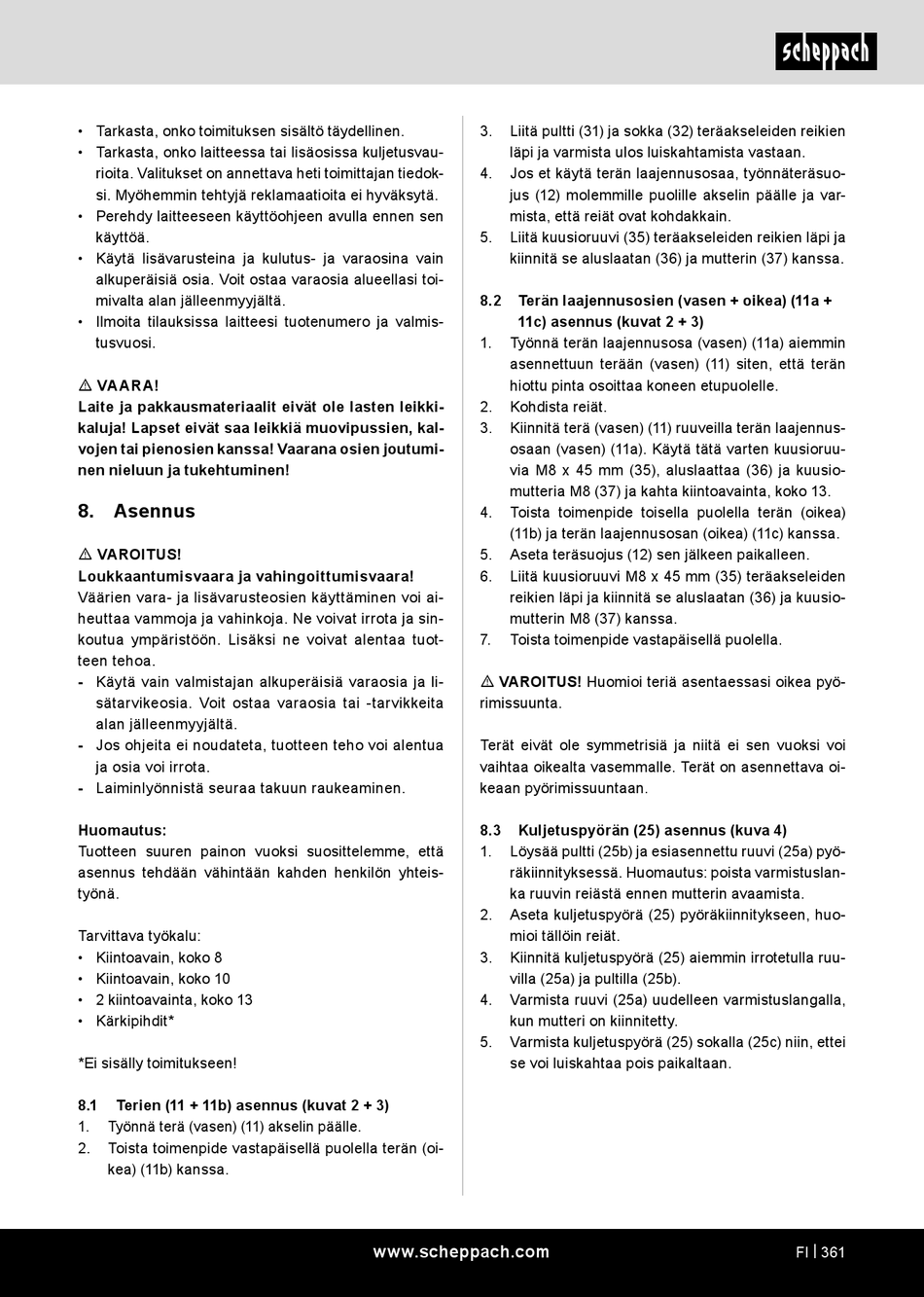

• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvau-
rioita. Valitukset on annettava heti toimittajan tiedok-
si. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Perehdy laitteeseen käyttöohjeen avulla ennen sen
käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain
alkuperäisiä osia. Voit ostaa varaosia alueellasi toi-
mivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa laitteesi tuotenumero ja valmis-
tusvuosi.
m VAARA!
Laite ja pakkausmateriaalit eivät ole lasten leikki-
kaluja! Lapset eivät saa leikkiä muovipussien, kal-
vojen tai pienosien kanssa! Vaarana osien joutumi-
nen nieluun ja tukehtuminen!
8. Asennus
m VAROITUS!
Loukkaantumisvaara ja vahingoittumisvaara!
Väärien vara- ja lisävarusteosien käyttäminen voi ai-
heuttaa vammoja ja vahinkoja. Ne voivat irrota ja sin-
koutua ympäristöön. Lisäksi ne voivat alentaa tuot-
teen tehoa.
- Käytä vain valmistajan alkuperäisiä varaosia ja li-
sätarvikeosia. Voit ostaa varaosia tai -tarvikkeita
alan jälleenmyyjältä.
- Jos ohjeita ei noudateta, tuotteen teho voi alentua
ja osia voi irrota.
- Laiminlyönnistä seuraa takuun raukeaminen.
Huomautus:
Tuotteen suuren painon vuoksi suosittelemme, että
asennus tehdään vähintään kahden henkilön yhteis-
työnä.
Tarvittava työkalu:
• Kiintoavain, koko 8
• Kiintoavain, koko 10
• 2 kiintoavainta, koko 13
• Kärkipihdit*
*Ei sisälly toimitukseen!
8.1
Terien (11 + 11b) asennus (kuvat 2 + 3)
1.
Työnnä terä (vasen) (11) akselin päälle.
2.
Toista toimenpide vastapäisellä puolella terän (oi-
kea) (11b) kanssa.
3.
Liitä pultti (31) ja sokka (32) teräakseleiden reikien
läpi ja varmista ulos luiskahtamista vastaan.
4.
Jos et käytä terän laajennusosaa, työnnäteräsuo-
jus (12) molemmille puolille akselin päälle ja var-
mista, että reiät ovat kohdakkain.
5.
Liitä kuusioruuvi (35) teräakseleiden reikien läpi ja
kiinnitä se aluslaatan (36) ja mutterin (37) kanssa.
8.2
Terän laajennusosien (vasen + oikea) (11a +
11c) asennus (kuvat 2 + 3)
1.
Työnnä terän laajennusosa (vasen) (11a) aiemmin
asennettuun terään (vasen) (11) siten, että terän
hiottu pinta osoittaa koneen etupuolelle.
2.
Kohdista reiät.
3.
Kiinnitä terä (vasen) (11) ruuveilla terän laajennus-
osaan (vasen) (11a). Käytä tätä varten kuusioruu-
via M8 x 45 mm (35), aluslaattaa (36) ja kuusio-
mutteria M8 (37) ja kahta kiintoavainta, koko 13.
4.
Toista toimenpide toisella puolella terän (oikea)
(11b) ja terän laajennusosan (oikea) (11c) kanssa.
5.
Aseta teräsuojus (12) sen jälkeen paikalleen.
6.
Liitä kuusioruuvi M8 x 45 mm (35) teräakseleiden
reikien läpi ja kiinnitä se aluslaatan (36) ja kuusio-
mutterin M8 (37) kanssa.
7.
Toista toimenpide vastapäisellä puolella.
m VAROITUS! Huomioi teriä asentaessasi oikea pyö-
rimissuunta.
Terät eivät ole symmetrisiä ja niitä ei sen vuoksi voi
vaihtaa oikealta vasemmalle. Terät on asennettava oi-
keaan pyörimissuuntaan.
8.3
Kuljetuspyörän (25) asennus (kuva 4)
1.
Löysää pultti (25b) ja esiasennettu ruuvi (25a) pyö-
räkiinnityksessä. Huomautus: poista varmistuslan-
ka ruuvin reiästä ennen mutterin avaamista.
2.
Aseta kuljetuspyörä (25) pyöräkiinnitykseen, huo-
mioi tällöin reiät.
3.
Kiinnitä kuljetuspyörä (25) aiemmin irrotetulla ruu-
villa (25a) ja pultilla (25b).
4.
Varmista ruuvi (25a) uudelleen varmistuslangalla,
kun mutteri on kiinnitetty.
5.
Varmista kuljetuspyörä (25) sokalla (25c) niin, ettei
se voi luiskahtaa pois paikaltaan.
www.scheppach.com
FI | 361
