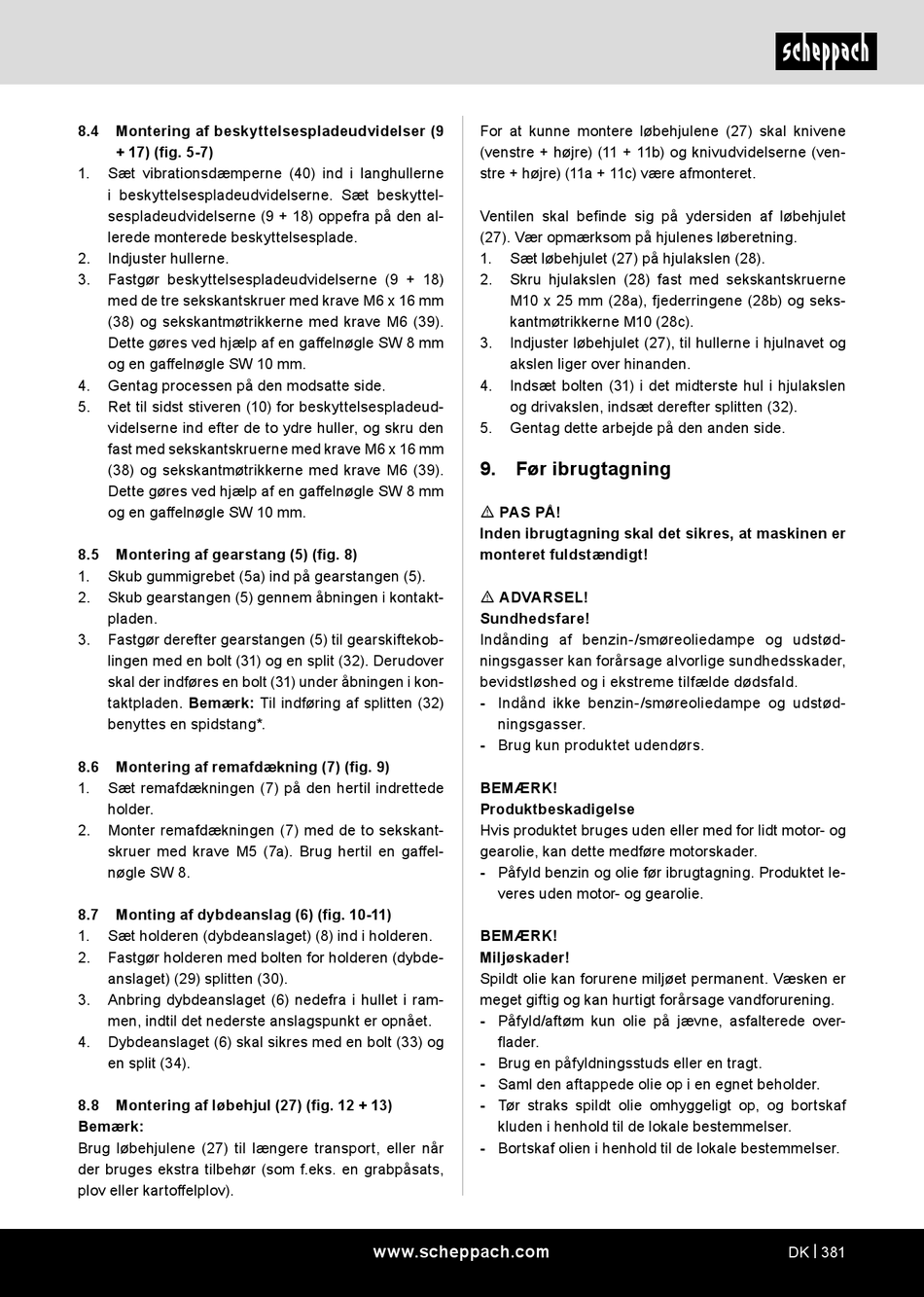

8.4
Montering af beskyttelsespladeudvidelser (9
+ 17) (fig. 5-7)
1.
Sæt vibrationsdæmperne (40) ind i langhullerne
i beskyttelsespladeudvidelserne. Sæt beskyttel-
sespladeudvidelserne (9 + 18) oppefra på den al-
lerede monterede beskyttelsesplade.
2.
Indjuster hullerne.
3.
Fastgør beskyttelsespladeudvidelserne (9 + 18)
med de tre sekskantskruer med krave M6 x 16 mm
(38) og sekskantmøtrikkerne med krave M6 (39).
Dette gøres ved hjælp af en gaffelnøgle SW 8 mm
og en gaffelnøgle SW 10 mm.
4.
Gentag processen på den modsatte side.
5.
Ret til sidst stiveren (10) for beskyttelsespladeud-
videlserne ind efter de to ydre huller, og skru den
fast med sekskantskruerne med krave M6 x 16 mm
(38) og sekskantmøtrikkerne med krave M6 (39).
Dette gøres ved hjælp af en gaffelnøgle SW 8 mm
og en gaffelnøgle SW 10 mm.
8.5
Montering af gearstang (5) (fig. 8)
1.
Skub gummigrebet (5a) ind på gearstangen (5).
2.
Skub gearstangen (5) gennem åbningen i kontakt-
pladen.
3.
Fastgør derefter gearstangen (5) til gearskiftekob-
lingen med en bolt (31) og en split (32). Derudover
skal der indføres en bolt (31) under åbningen i kon-
taktpladen. Bemærk: Til indføring af splitten (32)
benyttes en spidstang*.
8.6
Montering af remafdækning (7) (fig. 9)
1.
Sæt remafdækningen (7) på den hertil indrettede
holder.
2.
Monter remafdækningen (7) med de to sekskant-
skruer med krave M5 (7a). Brug hertil en gaffel-
nøgle SW 8.
8.7
Monting af dybdeanslag (6) (fig. 10-11)
1.
Sæt holderen (dybdeanslaget) (8) ind i holderen.
2.
Fastgør holderen med bolten for holderen (dybde-
anslaget) (29) splitten (30).
3.
Anbring dybdeanslaget (6) nedefra i hullet i ram-
men, indtil det nederste anslagspunkt er opnået.
4.
Dybdeanslaget (6) skal sikres med en bolt (33) og
en split (34).
8.8
Montering af løbehjul (27) (fig. 12 + 13)
Bemærk:
Brug løbehjulene (27) til længere transport, eller når
der bruges ekstra tilbehør (som f.eks. en grabpåsats,
plov eller kartoffelplov).
For at kunne montere løbehjulene (27) skal knivene
(venstre + højre) (11 + 11b) og knivudvidelserne (ven-
stre + højre) (11a + 11c) være afmonteret.
Ventilen skal befinde sig på ydersiden af løbehjulet
(27). Vær opmærksom på hjulenes løberetning.
1.
Sæt løbehjulet (27) på hjulakslen (28).
2.
Skru hjulakslen (28) fast med sekskantskruerne
M10 x 25 mm (28a), fjederringene (28b) og seks-
kantmøtrikkerne M10 (28c).
3.
Indjuster løbehjulet (27), til hullerne i hjulnavet og
akslen liger over hinanden.
4.
Indsæt bolten (31) i det midterste hul i hjulakslen
og drivakslen, indsæt derefter splitten (32).
5.
Gentag dette arbejde på den anden side.
9.
Før ibrugtagning
m PAS PÅ!
Inden ibrugtagning skal det sikres, at maskinen er
monteret fuldstændigt!
m ADVARSEL!
Sundhedsfare!
Indånding af benzin-/smøreoliedampe og udstød-
ningsgasser kan forårsage alvorlige sundhedsskader,
bevidstløshed og i ekstreme tilfælde dødsfald.
- Indånd ikke benzin-/smøreoliedampe og udstød-
ningsgasser.
- Brug kun produktet udendørs.
BEMÆRK!
Produktbeskadigelse
Hvis produktet bruges uden eller med for lidt motor- og
gearolie, kan dette medføre motorskader.
- Påfyld benzin og olie før ibrugtagning. Produktet le-
veres uden motor- og gearolie.
BEMÆRK!
Miljøskader!
Spildt olie kan forurene miljøet permanent. Væsken er
meget giftig og kan hurtigt forårsage vandforurening.
- Påfyld/aftøm kun olie på jævne, asfalterede over-
flader.
- Brug en påfyldningsstuds eller en tragt.
- Saml den aftappede olie op i en egnet beholder.
- Tør straks spildt olie omhyggeligt op, og bortskaf
kluden i henhold til de lokale bestemmelser.
- Bortskaf olien i henhold til de lokale bestemmelser.
www.scheppach.com
DK | 381
