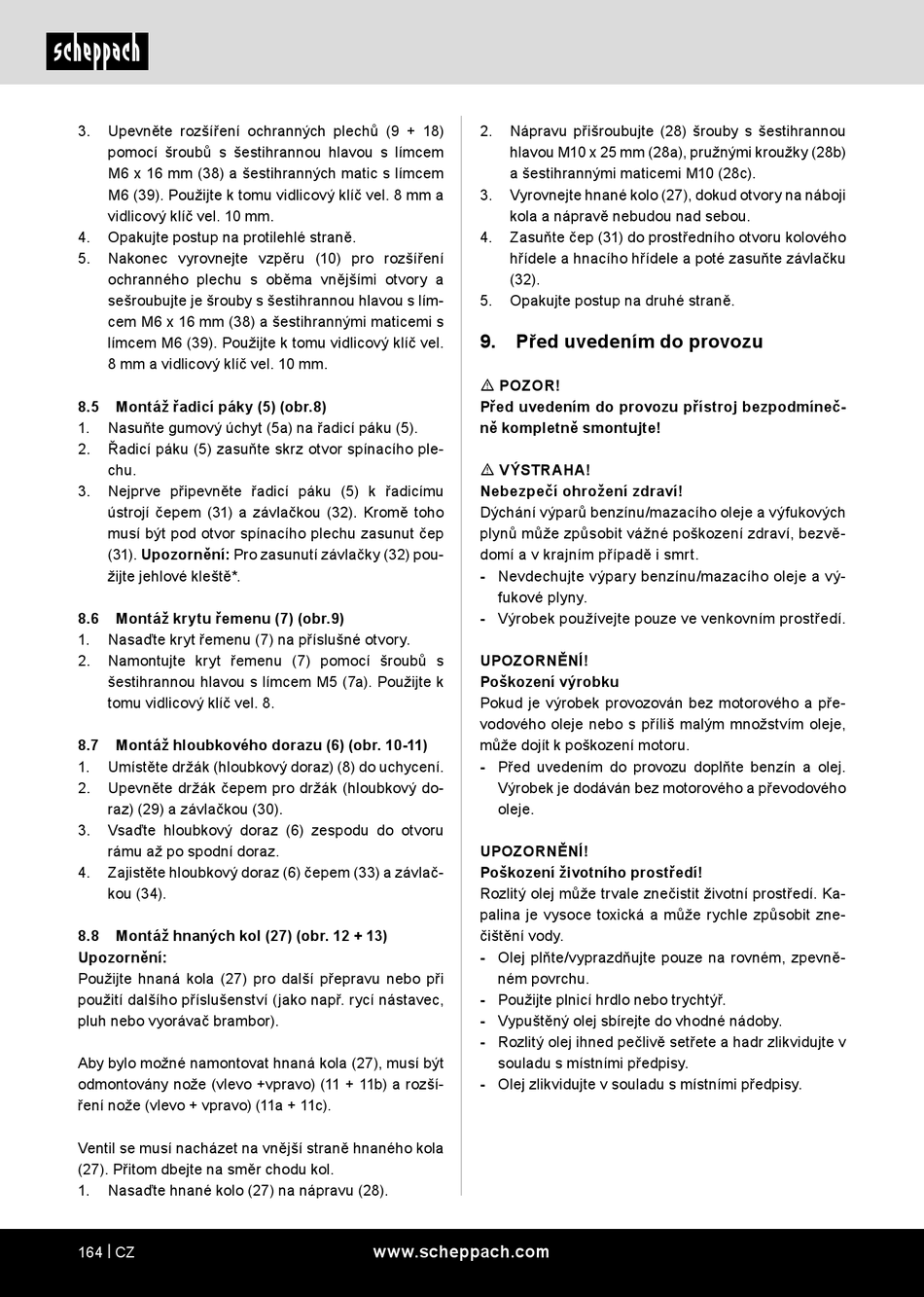

3.
Upevněte rozšíření ochranných plechů (9 + 18)
pomocí šroubů s šestihrannou hlavou s límcem
M6 x 16 mm (38) a šestihranných matic s límcem
M6 (39). Použijte k tomu vidlicový klíč vel. 8 mm a
vidlicový klíč vel. 10 mm.
4.
Opakujte postup na protilehlé straně.
5.
Nakonec vyrovnejte vzpěru (10) pro rozšíření
ochranného plechu s oběma vnějšími otvory a
sešroubujte je šrouby s šestihrannou hlavou s lím-
cem M6 x 16 mm (38) a šestihrannými maticemi s
límcem M6 (39). Použijte k tomu vidlicový klíč vel.
8 mm a vidlicový klíč vel. 10 mm.
8.5
Montáž řadicí páky (5) (obr.8)
1.
Nasuňte gumový úchyt (5a) na řadicí páku (5).
2.
Řadicí páku (5) zasuňte skrz otvor spínacího ple-
chu.
3.
Nejprve připevněte řadicí páku (5) k řadicímu
ústrojí čepem (31) a závlačkou (32). Kromě toho
musí být pod otvor spínacího plechu zasunut čep
(31). Upozornění: Pro zasunutí závlačky (32) pou-
žijte jehlové kleště*.
8.6
Montáž krytu řemenu (7) (obr.9)
1.
Nasaďte kryt řemenu (7) na příslušné otvory.
2.
Namontujte kryt řemenu (7) pomocí šroubů s
šestihrannou hlavou s límcem M5 (7a). Použijte k
tomu vidlicový klíč vel. 8.
8.7
Montáž hloubkového dorazu (6) (obr. 10-11)
1.
Umístěte držák (hloubkový doraz) (8) do uchycení.
2.
Upevněte držák čepem pro držák (hloubkový do-
raz) (29) a závlačkou (30).
3.
Vsaďte hloubkový doraz (6) zespodu do otvoru
rámu až po spodní doraz.
4.
Zajistěte hloubkový doraz (6) čepem (33) a závlač-
kou (34).
8.8
Montáž hnaných kol (27) (obr. 12 + 13)
Upozornění:
Použijte hnaná kola (27) pro další přepravu nebo při
použití dalšího příslušenství (jako např. rycí nástavec,
pluh nebo vyorávač brambor).
Aby bylo možné namontovat hnaná kola (27), musí být
odmontovány nože (vlevo +vpravo) (11 + 11b) a rozší-
ření nože (vlevo + vpravo) (11a + 11c).
Ventil se musí nacházet na vnější straně hnaného kola
(27). Přitom dbejte na směr chodu kol.
1.
Nasaďte hnané kolo (27) na nápravu (28).
164 | CZ
2.
Nápravu přišroubujte (28) šrouby s šestihrannou
hlavou M10 x 25 mm (28a), pružnými kroužky (28b)
a šestihrannými maticemi M10 (28c).
3.
Vyrovnejte hnané kolo (27), dokud otvory na náboji
kola a nápravě nebudou nad sebou.
4.
Zasuňte čep (31) do prostředního otvoru kolového
hřídele a hnacího hřídele a poté zasuňte závlačku
(32).
5.
Opakujte postup na druhé straně.
9.
Před uvedením do provozu
m POZOR!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
m VÝSTRAHA!
Nebezpečí ohrožení zdraví!
Dýchání výparů benzínu/mazacího oleje a výfukových
plynů může způsobit vážné poškození zdraví, bezvě-
domí a v krajním případě i smrt.
- Nevdechujte výpary benzínu/mazacího oleje a vý-
fukové plyny.
- Výrobek používejte pouze ve venkovním prostředí.
UPOZORNĚNÍ!
Poškození výrobku
Pokud je výrobek provozován bez motorového a pře-
vodového oleje nebo s příliš malým množstvím oleje,
může dojít k poškození motoru.
- Před uvedením do provozu doplňte benzín a olej.
Výrobek je dodáván bez motorového a převodového
oleje.
UPOZORNĚNÍ!
Poškození životního prostředí!
Rozlitý olej může trvale znečistit životní prostředí. Ka-
palina je vysoce toxická a může rychle způsobit zne-
čištění vody.
- Olej plňte/vyprazdňujte pouze na rovném, zpevně-
ném povrchu.
- Použijte plnicí hrdlo nebo trychtýř.
- Vypuštěný olej sbírejte do vhodné nádoby.
- Rozlitý olej ihned pečlivě setřete a hadr zlikvidujte v
souladu s místními předpisy.
- Olej zlikvidujte v souladu s místními předpisy.
www.scheppach.com
