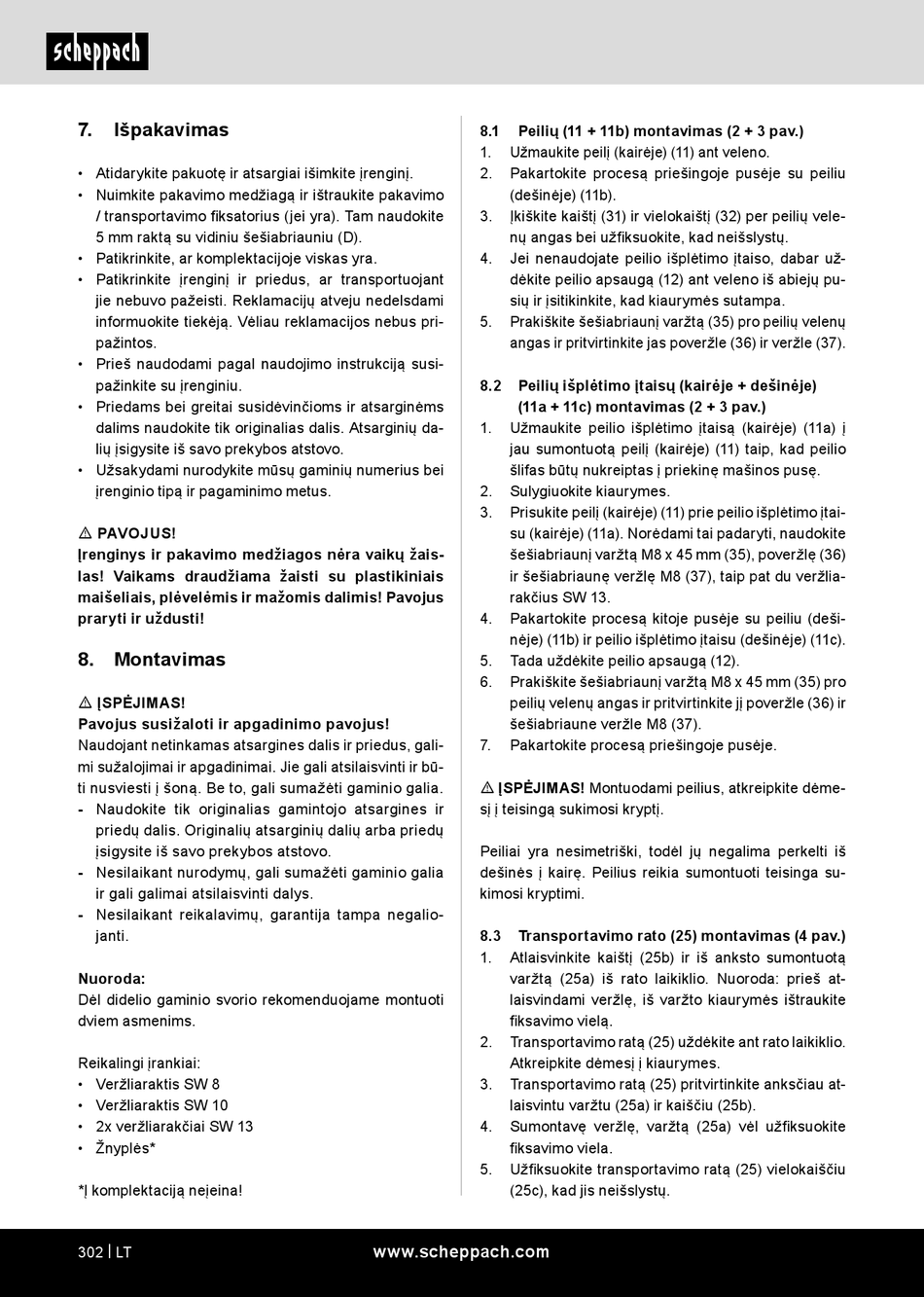

Išpakavimas
• Atidarykite pakuotę ir atsargiai išimkite įrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo
/ transportavimo fiksatorius (jei yra). Tam naudokite
5 mm raktą su vidiniu šešiabriauniu (D).
• Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite įrenginį ir priedus, ar transportuojant
jie nebuvo pažeisti. Reklamacijų atveju nedelsdami
informuokite tiekėją. Vėliau reklamacijos nebus pri-
pažintos.
• Prieš naudodami pagal naudojimo instrukciją susi-
pažinkite su įrenginiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms
dalims naudokite tik originalias dalis. Atsarginių da-
lių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei
įrenginio tipą ir pagaminimo metus.
m PAVOJUS!
Įrenginys ir pakavimo medžiagos nėra vaikų žais-
las! Vaikams draudžiama žaisti su plastikiniais
maišeliais, plėvelėmis ir mažomis dalimis! Pavojus
praryti ir uždusti!
8. Montavimas
m ĮSPĖJIMAS!
Pavojus susižaloti ir apgadinimo pavojus!
Naudojant netinkamas atsargines dalis ir priedus, gali-
mi sužalojimai ir apgadinimai. Jie gali atsilaisvinti ir bū-
ti nusviesti į šoną. Be to, gali sumažėti gaminio galia.
- Naudokite tik originalias gamintojo atsargines ir
priedų dalis. Originalių atsarginių dalių arba priedų
įsigysite iš savo prekybos atstovo.
- Nesilaikant nurodymų, gali sumažėti gaminio galia
ir gali galimai atsilaisvinti dalys.
- Nesilaikant reikalavimų, garantija tampa negalio-
janti.
Nuoroda:
Dėl didelio gaminio svorio rekomenduojame montuoti
dviem asmenims.
Reikalingi įrankiai:
• Veržliaraktis SW 8
• Veržliaraktis SW 10
• 2x veržliarakčiai SW 13
• Žnyplės*
*Į komplektaciją neįeina!
302 | LT
8.1
Peilių (11 + 11b) montavimas (2 + 3 pav.)
1.
Užmaukite peilį (kairėje) (11) ant veleno.
2.
Pakartokite procesą priešingoje pusėje su peiliu
(dešinėje) (11b).
3.
Įkiškite kaištį (31) ir vielokaištį (32) per peilių vele-
nų angas bei užfiksuokite, kad neišslystų.
4.
Jei nenaudojate peilio išplėtimo įtaiso, dabar už-
dėkite peilio apsaugą (12) ant veleno iš abiejų pu-
sių ir įsitikinkite, kad kiaurymės sutampa.
5.
Prakiškite šešiabriaunį varžtą (35) pro peilių velenų
angas ir pritvirtinkite jas poveržle (36) ir veržle (37).
8.2
Peilių išplėtimo įtaisų (kairėje + dešinėje)
(11a + 11c) montavimas (2 + 3 pav.)
1.
Užmaukite peilio išplėtimo įtaisą (kairėje) (11a) į
jau sumontuotą peilį (kairėje) (11) taip, kad peilio
šlifas būtų nukreiptas į priekinę mašinos pusę.
2.
Sulygiuokite kiaurymes.
3.
Prisukite peilį (kairėje) (11) prie peilio išplėtimo įtai-
su (kairėje) (11a). Norėdami tai padaryti, naudokite
šešiabriaunį varžtą M8 x 45 mm (35), poveržlę (36)
ir šešiabriaunę veržlę M8 (37), taip pat du veržlia-
rakčius SW 13.
4.
Pakartokite procesą kitoje pusėje su peiliu (deši-
nėje) (11b) ir peilio išplėtimo įtaisu (dešinėje) (11c).
5.
Tada uždėkite peilio apsaugą (12).
6.
Prakiškite šešiabriaunį varžtą M8 x 45 mm (35) pro
peilių velenų angas ir pritvirtinkite jį poveržle (36) ir
šešiabriaune veržle M8 (37).
7.
Pakartokite procesą priešingoje pusėje.
m ĮSPĖJIMAS! Montuodami peilius, atkreipkite dėme-
sį į teisingą sukimosi kryptį.
Peiliai yra nesimetriški, todėl jų negalima perkelti iš
dešinės į kairę. Peilius reikia sumontuoti teisinga su-
kimosi kryptimi.
8.3
Transportavimo rato (25) montavimas (4 pav.)
1.
Atlaisvinkite kaištį (25b) ir iš anksto sumontuotą
varžtą (25a) iš rato laikiklio. Nuoroda: prieš at-
laisvindami veržlę, iš varžto kiaurymės ištraukite
fiksavimo vielą.
2.
Transportavimo ratą (25) uždėkite ant rato laikiklio.
Atkreipkite dėmesį į kiaurymes.
3.
Transportavimo ratą (25) pritvirtinkite anksčiau at-
laisvintu varžtu (25a) ir kaiščiu (25b).
4.
Sumontavę veržlę, varžtą (25a) vėl užfiksuokite
fiksavimo viela.
5.
Užfiksuokite transportavimo ratą (25) vielokaiščiu
(25c), kad jis neišslystų.
