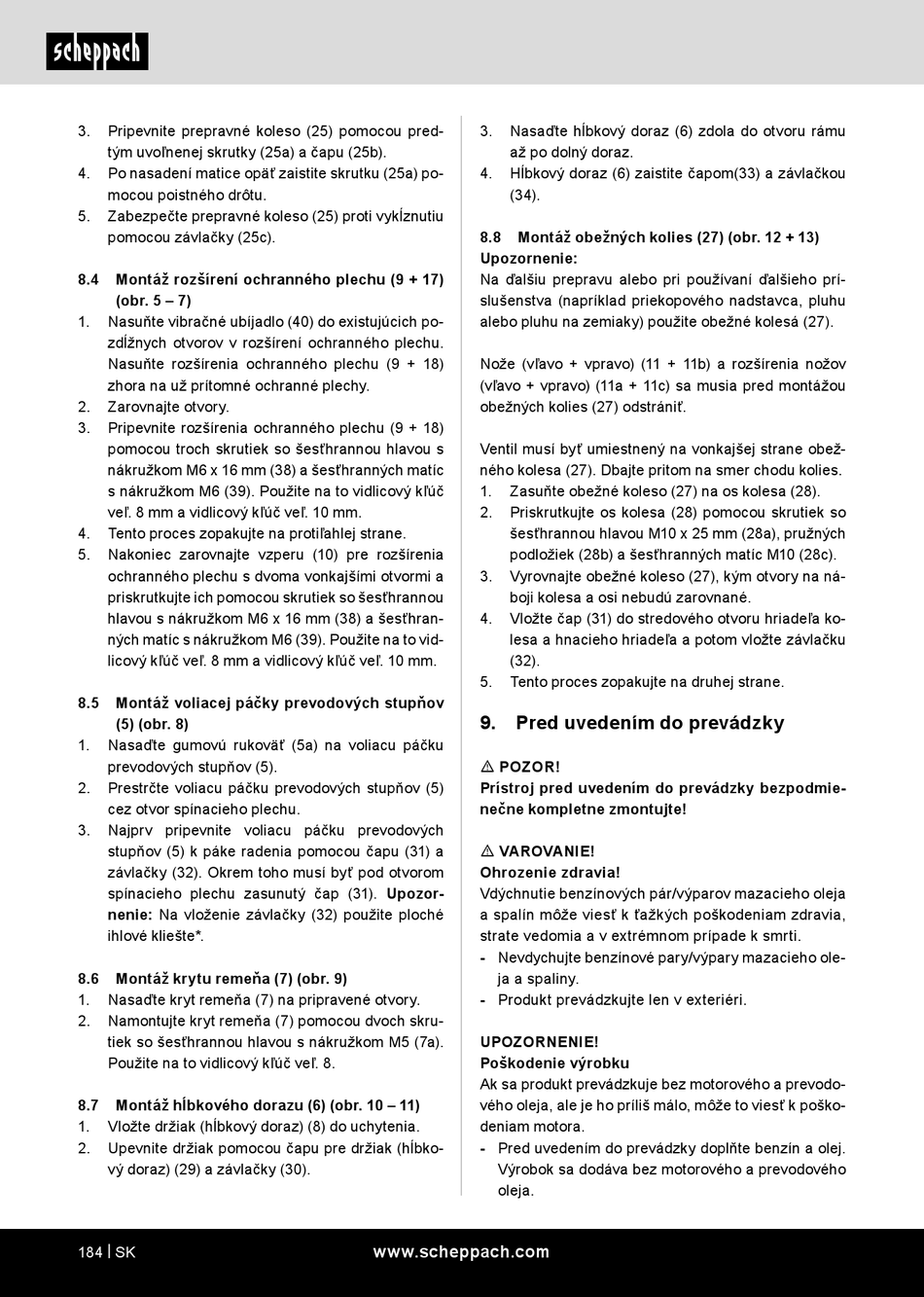

3.
Pripevnite prepravné koleso (25) pomocou pred-
tým uvoľnenej skrutky (25a) a čapu (25b).
4.
Po nasadení matice opäť zaistite skrutku (25a) po-
mocou poistného drôtu.
5.
Zabezpečte prepravné koleso (25) proti vykĺznutiu
pomocou závlačky (25c).
8.4
Montáž rozšírení ochranného plechu (9 + 17)
(obr. 5 – 7)
1.
Nasuňte vibračné ubíjadlo (40) do existujúcich po-
zdĺžnych otvorov v rozšírení ochranného plechu.
Nasuňte rozšírenia ochranného plechu (9 + 18)
zhora na už prítomné ochranné plechy.
2.
Zarovnajte otvory.
3.
Pripevnite rozšírenia ochranného plechu (9 + 18)
pomocou troch skrutiek so šesťhrannou hlavou s
nákružkom M6 x 16 mm (38) a šesťhranných matíc
s nákružkom M6 (39). Použite na to vidlicový kľúč
veľ. 8 mm a vidlicový kľúč veľ. 10 mm.
4.
Tento proces zopakujte na protiľahlej strane.
5.
Nakoniec zarovnajte vzperu (10) pre rozšírenia
ochranného plechu s dvoma vonkajšími otvormi a
priskrutkujte ich pomocou skrutiek so šesťhrannou
hlavou s nákružkom M6 x 16 mm (38) a šesťhran-
ných matíc s nákružkom M6 (39). Použite na to vid-
licový kľúč veľ. 8 mm a vidlicový kľúč veľ. 10 mm.
8.5
Montáž voliacej páčky prevodových stupňov
(5) (obr. 8)
1.
Nasaďte gumovú rukoväť (5a) na voliacu páčku
prevodových stupňov (5).
2.
Prestrčte voliacu páčku prevodových stupňov (5)
cez otvor spínacieho plechu.
3.
Najprv pripevnite voliacu páčku prevodových
stupňov (5) k páke radenia pomocou čapu (31) a
závlačky (32). Okrem toho musí byť pod otvorom
spínacieho plechu zasunutý čap (31). Upozor-
nenie: Na vloženie závlačky (32) použite ploché
ihlové kliešte*.
8.6
Montáž krytu remeňa (7) (obr. 9)
1.
Nasaďte kryt remeňa (7) na pripravené otvory.
2.
Namontujte kryt remeňa (7) pomocou dvoch skru-
tiek so šesťhrannou hlavou s nákružkom M5 (7a).
Použite na to vidlicový kľúč veľ. 8.
8.7
Montáž hĺbkového dorazu (6) (obr. 10 – 11)
1.
Vložte držiak (hĺbkový doraz) (8) do uchytenia.
2.
Upevnite držiak pomocou čapu pre držiak (hĺbko-
vý doraz) (29) a závlačky (30).
184 | SK
3.
Nasaďte hĺbkový doraz (6) zdola do otvoru rámu
až po dolný doraz.
4.
Hĺbkový doraz (6) zaistite čapom(33) a závlačkou
(34).
8.8
Montáž obežných kolies (27) (obr. 12 + 13)
Upozornenie:
Na ďalšiu prepravu alebo pri používaní ďalšieho prí-
slušenstva (napríklad priekopového nadstavca, pluhu
alebo pluhu na zemiaky) použite obežné kolesá (27).
Nože (vľavo + vpravo) (11 + 11b) a rozšírenia nožov
(vľavo + vpravo) (11a + 11c) sa musia pred montážou
obežných kolies (27) odstrániť.
Ventil musí byť umiestnený na vonkajšej strane obež-
ného kolesa (27). Dbajte pritom na smer chodu kolies.
1.
Zasuňte obežné koleso (27) na os kolesa (28).
2.
Priskrutkujte os kolesa (28) pomocou skrutiek so
šesťhrannou hlavou M10 x 25 mm (28a), pružných
podložiek (28b) a šesťhranných matíc M10 (28c).
3.
Vyrovnajte obežné koleso (27), kým otvory na ná-
boji kolesa a osi nebudú zarovnané.
4.
Vložte čap (31) do stredového otvoru hriadeľa ko-
lesa a hnacieho hriadeľa a potom vložte závlačku
(32).
5.
Tento proces zopakujte na druhej strane.
9.
Pred uvedením do prevádzky
m POZOR!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
m VAROVANIE!
Ohrozenie zdravia!
Vdýchnutie benzínových pár/výparov mazacieho oleja
a spalín môže viesť k ťažkých poškodeniam zdravia,
strate vedomia a v extrémnom prípade k smrti.
- Nevdychujte benzínové pary/výpary mazacieho ole-
ja a spaliny.
- Produkt prevádzkujte len v exteriéri.
UPOZORNENIE!
Poškodenie výrobku
Ak sa produkt prevádzkuje bez motorového a prevodo-
vého oleja, ale je ho príliš málo, môže to viesť k poško-
deniam motora.
- Pred uvedením do prevádzky doplňte benzín a olej.
Výrobok sa dodáva bez motorového a prevodového
oleja.
www.scheppach.com
