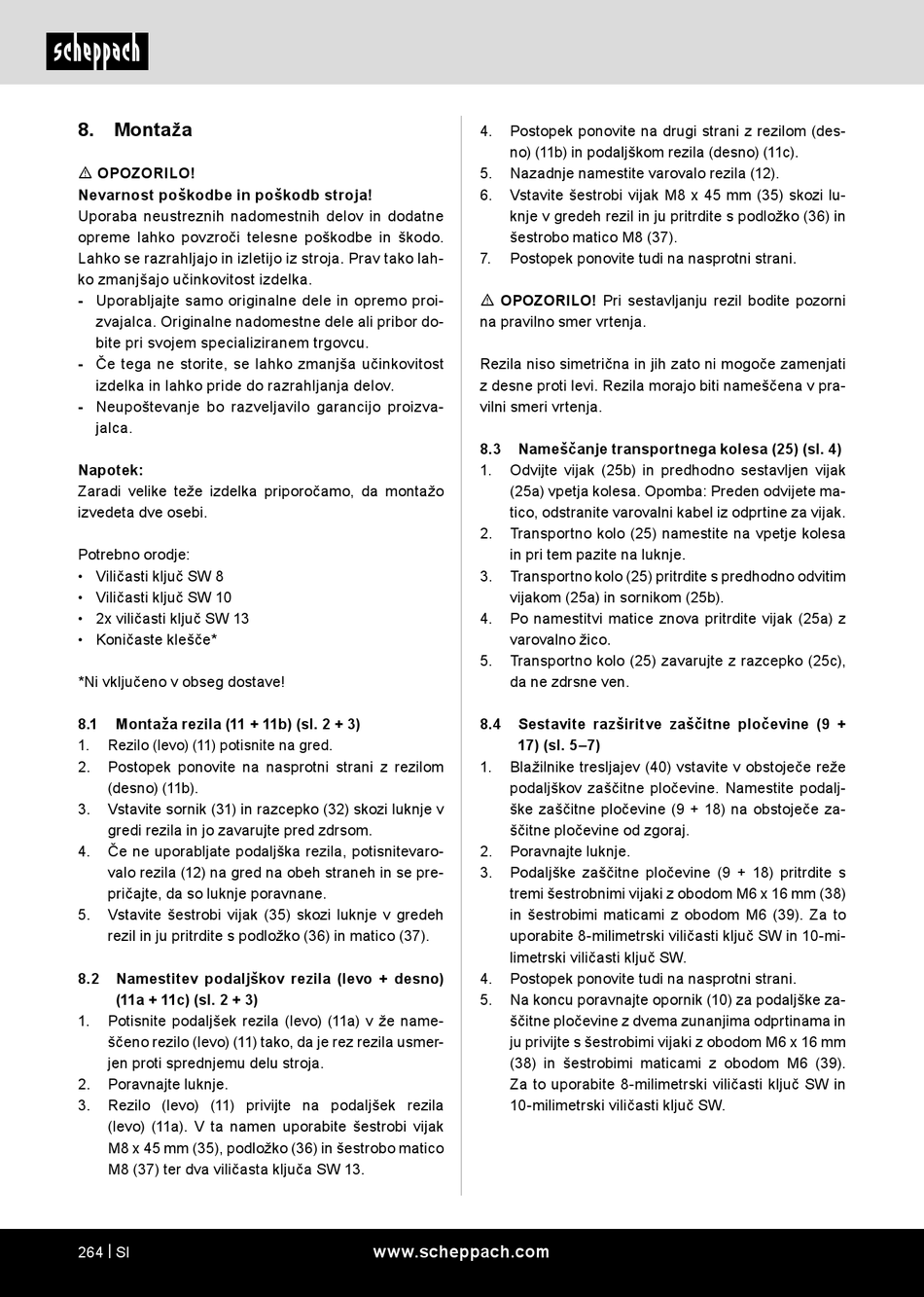

8. Montaža
m OPOZORILO!
Nevarnost poškodbe in poškodb stroja!
Uporaba neustreznih nadomestnih delov in dodatne
opreme lahko povzroči telesne poškodbe in škodo.
Lahko se razrahljajo in izletijo iz stroja. Prav tako lah-
ko zmanjšajo učinkovitost izdelka.
- Uporabljajte samo originalne dele in opremo proi-
zvajalca. Originalne nadomestne dele ali pribor do-
bite pri svojem specializiranem trgovcu.
- Če tega ne storite, se lahko zmanjša učinkovitost
izdelka in lahko pride do razrahljanja delov.
- Neupoštevanje bo razveljavilo garancijo proizva-
jalca.
Napotek:
Zaradi velike teže izdelka priporočamo, da montažo
izvedeta dve osebi.
Potrebno orodje:
• Viličasti ključ SW 8
• Viličasti ključ SW 10
• 2x viličasti ključ SW 13
• Koničaste klešče*
*Ni vključeno v obseg dostave!
8.1
Montaža rezila (11 + 11b) (sl. 2 + 3)
1.
Rezilo (levo) (11) potisnite na gred.
2.
Postopek ponovite na nasprotni strani z rezilom
(desno) (11b).
3.
Vstavite sornik (31) in razcepko (32) skozi luknje v
gredi rezila in jo zavarujte pred zdrsom.
4.
Če ne uporabljate podaljška rezila, potisnitevaro-
valo rezila (12) na gred na obeh straneh in se pre-
pričajte, da so luknje poravnane.
5.
Vstavite šestrobi vijak (35) skozi luknje v gredeh
rezil in ju pritrdite s podložko (36) in matico (37).
8.2
Namestitev podaljškov rezila (levo + desno)
(11a + 11c) (sl. 2 + 3)
1.
Potisnite podaljšek rezila (levo) (11a) v že name-
ščeno rezilo (levo) (11) tako, da je rez rezila usmer-
jen proti sprednjemu delu stroja.
2.
Poravnajte luknje.
3.
Rezilo (levo) (11) privijte na podaljšek rezila
(levo) (11a). V ta namen uporabite šestrobi vijak
M8 x 45 mm (35), podložko (36) in šestrobo matico
M8 (37) ter dva viličasta ključa SW 13.
264 | SI
4.
Postopek ponovite na drugi strani z rezilom (des-
no) (11b) in podaljškom rezila (desno) (11c).
5.
Nazadnje namestite varovalo rezila (12).
6.
Vstavite šestrobi vijak M8 x 45 mm (35) skozi lu-
knje v gredeh rezil in ju pritrdite s podložko (36) in
šestrobo matico M8 (37).
7.
Postopek ponovite tudi na nasprotni strani.
m OPOZORILO! Pri sestavljanju rezil bodite pozorni
na pravilno smer vrtenja.
Rezila niso simetrična in jih zato ni mogoče zamenjati
z desne proti levi. Rezila morajo biti nameščena v pra-
vilni smeri vrtenja.
8.3
Nameščanje transportnega kolesa (25) (sl. 4)
1.
Odvijte vijak (25b) in predhodno sestavljen vijak
(25a) vpetja kolesa. Opomba: Preden odvijete ma-
tico, odstranite varovalni kabel iz odprtine za vijak.
2.
Transportno kolo (25) namestite na vpetje kolesa
in pri tem pazite na luknje.
3.
Transportno kolo (25) pritrdite s predhodno odvitim
vijakom (25a) in sornikom (25b).
4.
Po namestitvi matice znova pritrdite vijak (25a) z
varovalno žico.
5.
Transportno kolo (25) zavarujte z razcepko (25c),
da ne zdrsne ven.
8.4
Sestavite razširitve zaščitne pločevine (9 +
17) (sl. 5–7)
1.
Blažilnike tresljajev (40) vstavite v obstoječe reže
podaljškov zaščitne pločevine. Namestite podalj-
ške zaščitne pločevine (9 + 18) na obstoječe za-
ščitne pločevine od zgoraj.
2.
Poravnajte luknje.
3.
Podaljške zaščitne pločevine (9 + 18) pritrdite s
tremi šestrobnimi vijaki z obodom M6 x 16 mm (38)
in šestrobimi maticami z obodom M6 (39). Za to
uporabite 8-milimetrski viličasti ključ SW in 10-mi-
limetrski viličasti ključ SW.
4.
Postopek ponovite tudi na nasprotni strani.
5.
Na koncu poravnajte opornik (10) za podaljške za-
ščitne pločevine z dvema zunanjima odprtinama in
ju privijte s šestrobimi vijaki z obodom M6 x 16 mm
(38) in šestrobimi maticami z obodom M6 (39).
Za to uporabite 8-milimetrski viličasti ključ SW in
10-milimetrski viličasti ključ SW.
