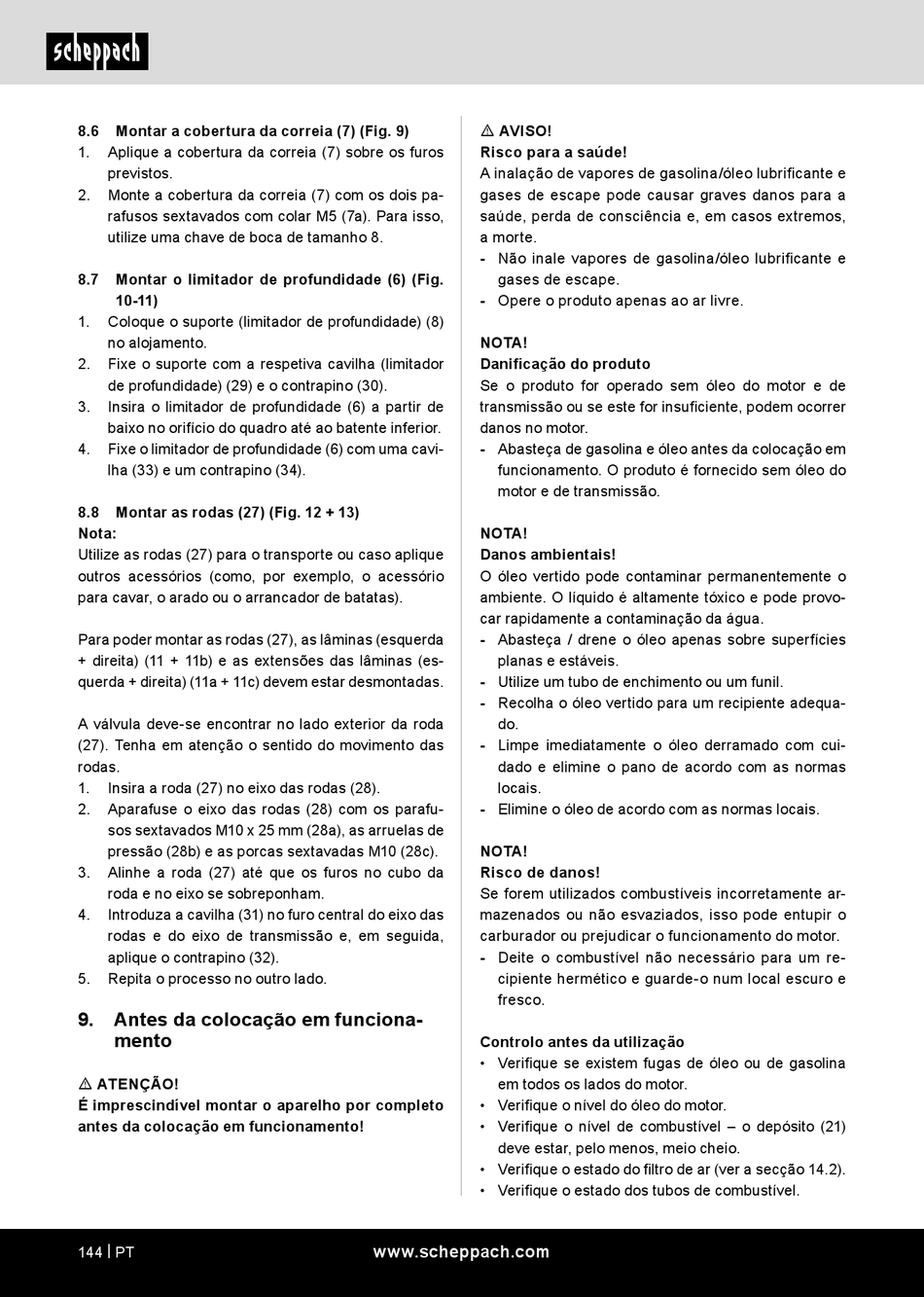

8.6 Montar a cobertura da correia (7) (Fig. 9)
1. Aplique a cobertura da correia (7) sobre os furos
previstos.
2. Monte a cobertura da correia (7) com os dois pa-
rafusos sextavados com colar M5 (7a). Para isso,
utilize uma chave de boca de tamanho 8.
8.7 Montar o limitador de profundidade (6) (Fig.
10-11)
1. Coloque o suporte (limitador de profundidade) (8)
no alojamento.
2. Fixe o suporte com a respetiva cavilha (limitador
de profundidade) (29) e o contrapino (30).
3. Insira o limitador de profundidade (6) a partir de
baixo no orifício do quadro até ao batente inferior.
4. Fixe o limitador de profundidade (6) com uma cavi-
lha (33) e um contrapino (34).
8.8 Montar as rodas (27) (Fig. 12 + 13)
Nota:
Utilize as rodas (27) para o transporte ou caso aplique
outros acessórios (como, por exemplo, o acessório
para cavar, o arado ou o arrancador de batatas).
Para poder montar as rodas (27), as lâminas (esquerda
+ direita) (11 + 11b) e as extensões das lâminas (es-
querda + direita) (11a + 11c) devem estar desmontadas.
A válvula deve-se encontrar no lado exterior da roda
(27). Tenha em atenção o sentido do movimento das
rodas.
1. Insira a roda (27) no eixo das rodas (28).
2. Aparafuse o eixo das rodas (28) com os parafu-
sos sextavados M10 x 25 mm (28a), as arruelas de
pressão (28b) e as porcas sextavadas M10 (28c).
3. Alinhe a roda (27) até que os furos no cubo da
roda e no eixo se sobreponham.
4. Introduza a cavilha (31) no furo central do eixo das
rodas e do eixo de transmissão e, em seguida,
aplique o contrapino (32).
5. Repita o processo no outro lado.
9. Antes da colocação em funciona-
mento
m ATENÇÃO!
É imprescindível montar o aparelho por completo
antes da colocação em funcionamento!
144 | PT
m AVISO!
Risco para a saúde!
A inalação de vapores de gasolina/óleo lubrificante e
gases de escape pode causar graves danos para a
saúde, perda de consciência e, em casos extremos,
a morte.
- Não inale vapores de gasolina/óleo lubrificante e
gases de escape.
- Opere o produto apenas ao ar livre.
NOTA!
Danificação do produto
Se o produto for operado sem óleo do motor e de
transmissão ou se este for insuficiente, podem ocorrer
danos no motor.
- Abasteça de gasolina e óleo antes da colocação em
funcionamento. O produto é fornecido sem óleo do
motor e de transmissão.
NOTA!
Danos ambientais!
O óleo vertido pode contaminar permanentemente o
ambiente. O líquido é altamente tóxico e pode provo-
car rapidamente a contaminação da água.
- Abasteça / drene o óleo apenas sobre superfícies
planas e estáveis.
- Utilize um tubo de enchimento ou um funil.
- Recolha o óleo vertido para um recipiente adequa-
do.
- Limpe imediatamente o óleo derramado com cui-
dado e elimine o pano de acordo com as normas
locais.
- Elimine o óleo de acordo com as normas locais.
NOTA!
Risco de danos!
Se forem utilizados combustíveis incorretamente ar-
mazenados ou não esvaziados, isso pode entupir o
carburador ou prejudicar o funcionamento do motor.
- Deite o combustível não necessário para um re-
cipiente hermético e guarde-o num local escuro e
fresco.
Controlo antes da utilização
• Verifique se existem fugas de óleo ou de gasolina
em todos os lados do motor.
• Verifique o nível do óleo do motor.
• Verifique o nível de combustível – o depósito (21)
deve estar, pelo menos, meio cheio.
• Verifique o estado do filtro de ar (ver a secção 14.2).
• Verifique o estado dos tubos de combustível.
