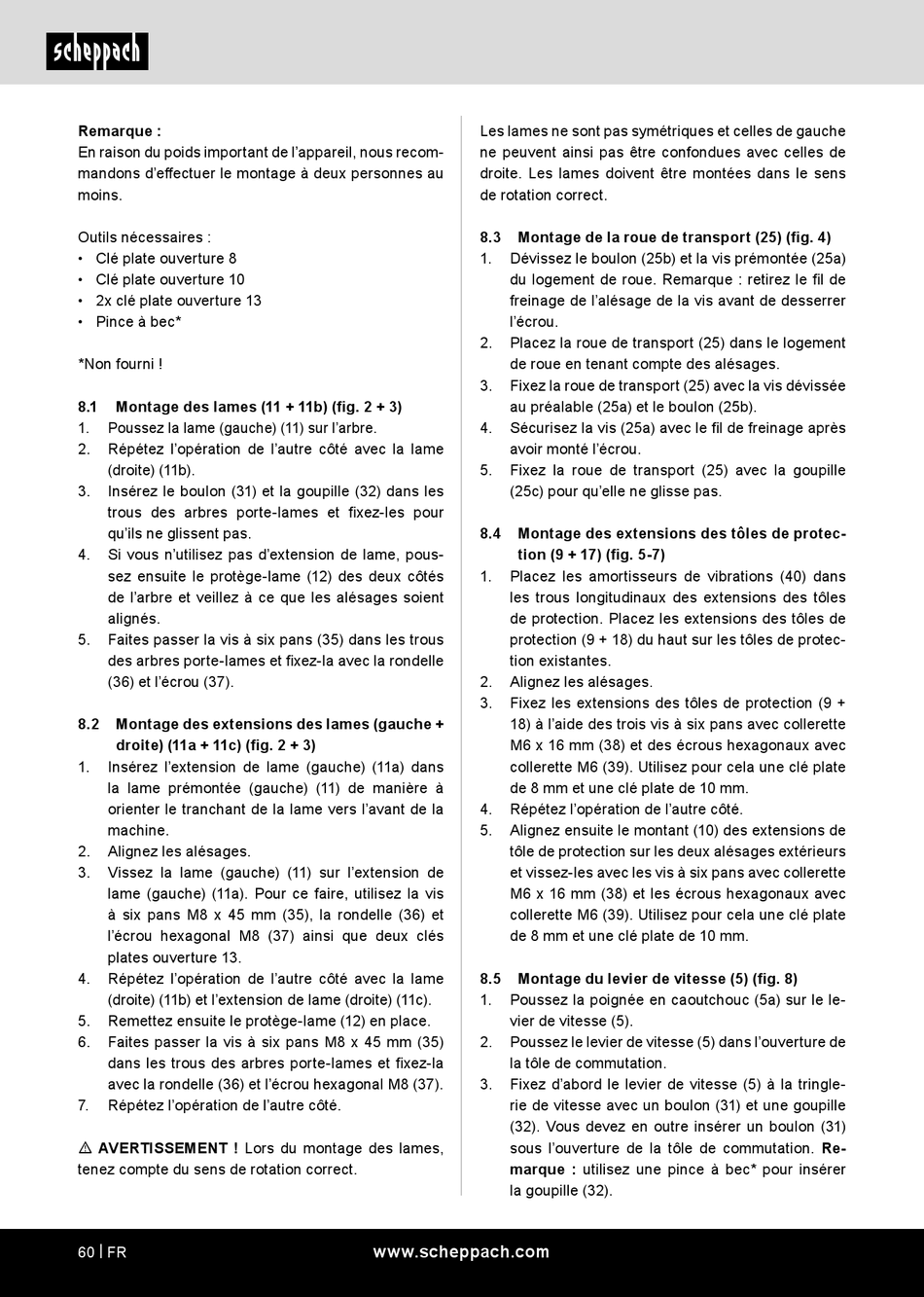

Remarque :
En raison du poids important de l'appareil, nous recom-
mandons d'effectuer le montage à deux personnes au
moins.
Outils nécessaires :
• Clé plate ouverture 8
• Clé plate ouverture 10
• 2x clé plate ouverture 13
• Pince à bec*
*Non fourni !
8.1
Montage des lames (11 + 11b) (fig. 2 + 3)
1.
Poussez la lame (gauche) (11) sur l'arbre.
2.
Répétez l'opération de l'autre côté avec la lame
(droite) (11b).
3.
Insérez le boulon (31) et la goupille (32) dans les
trous des arbres porte-lames et fixez-les pour
qu'ils ne glissent pas.
4.
Si vous n'utilisez pas d'extension de lame, pous-
sez ensuite le protège-lame (12) des deux côtés
de l'arbre et veillez à ce que les alésages soient
alignés.
5.
Faites passer la vis à six pans (35) dans les trous
des arbres porte-lames et fixez-la avec la rondelle
(36) et l'écrou (37).
8.2
Montage des extensions des lames (gauche +
droite) (11a + 11c) (fig. 2 + 3)
1.
Insérez l'extension de lame (gauche) (11a) dans
la lame prémontée (gauche) (11) de manière à
orienter le tranchant de la lame vers l'avant de la
machine.
2.
Alignez les alésages.
3.
Vissez la lame (gauche) (11) sur l'extension de
lame (gauche) (11a). Pour ce faire, utilisez la vis
à six pans M8 x 45 mm (35), la rondelle (36) et
l'écrou hexagonal M8 (37) ainsi que deux clés
plates ouverture 13.
4.
Répétez l'opération de l'autre côté avec la lame
(droite) (11b) et l'extension de lame (droite) (11c).
5.
Remettez ensuite le protège-lame (12) en place.
6.
Faites passer la vis à six pans M8 x 45 mm (35)
dans les trous des arbres porte-lames et fixez-la
avec la rondelle (36) et l'écrou hexagonal M8 (37).
7.
Répétez l'opération de l'autre côté.
m AVERTISSEMENT ! Lors du montage des lames,
tenez compte du sens de rotation correct.
60 | FR
Les lames ne sont pas symétriques et celles de gauche
ne peuvent ainsi pas être confondues avec celles de
droite. Les lames doivent être montées dans le sens
de rotation correct.
8.3
Montage de la roue de transport (25) (fig. 4)
1.
Dévissez le boulon (25b) et la vis prémontée (25a)
du logement de roue. Remarque : retirez le fil de
freinage de l'alésage de la vis avant de desserrer
l'écrou.
2.
Placez la roue de transport (25) dans le logement
de roue en tenant compte des alésages.
3.
Fixez la roue de transport (25) avec la vis dévissée
au préalable (25a) et le boulon (25b).
4.
Sécurisez la vis (25a) avec le fil de freinage après
avoir monté l'écrou.
5.
Fixez la roue de transport (25) avec la goupille
(25c) pour qu'elle ne glisse pas.
8.4
Montage des extensions des tôles de protec-
tion (9 + 17) (fig. 5-7)
1.
Placez les amortisseurs de vibrations (40) dans
les trous longitudinaux des extensions des tôles
de protection. Placez les extensions des tôles de
protection (9 + 18) du haut sur les tôles de protec-
tion existantes.
2.
Alignez les alésages.
3.
Fixez les extensions des tôles de protection (9 +
18) à l'aide des trois vis à six pans avec collerette
M6 x 16 mm (38) et des écrous hexagonaux avec
collerette M6 (39). Utilisez pour cela une clé plate
de 8 mm et une clé plate de 10 mm.
4.
Répétez l'opération de l'autre côté.
5.
Alignez ensuite le montant (10) des extensions de
tôle de protection sur les deux alésages extérieurs
et vissez-les avec les vis à six pans avec collerette
M6 x 16 mm (38) et les écrous hexagonaux avec
collerette M6 (39). Utilisez pour cela une clé plate
de 8 mm et une clé plate de 10 mm.
8.5
Montage du levier de vitesse (5) (fig. 8)
1.
Poussez la poignée en caoutchouc (5a) sur le le-
vier de vitesse (5).
2.
Poussez le levier de vitesse (5) dans l'ouverture de
la tôle de commutation.
3.
Fixez d'abord le levier de vitesse (5) à la tringle-
rie de vitesse avec un boulon (31) et une goupille
(32). Vous devez en outre insérer un boulon (31)
sous l'ouverture de la tôle de commutation. Re-
marque : utilisez une pince à bec* pour insérer
la goupille (32).
www.scheppach.com
