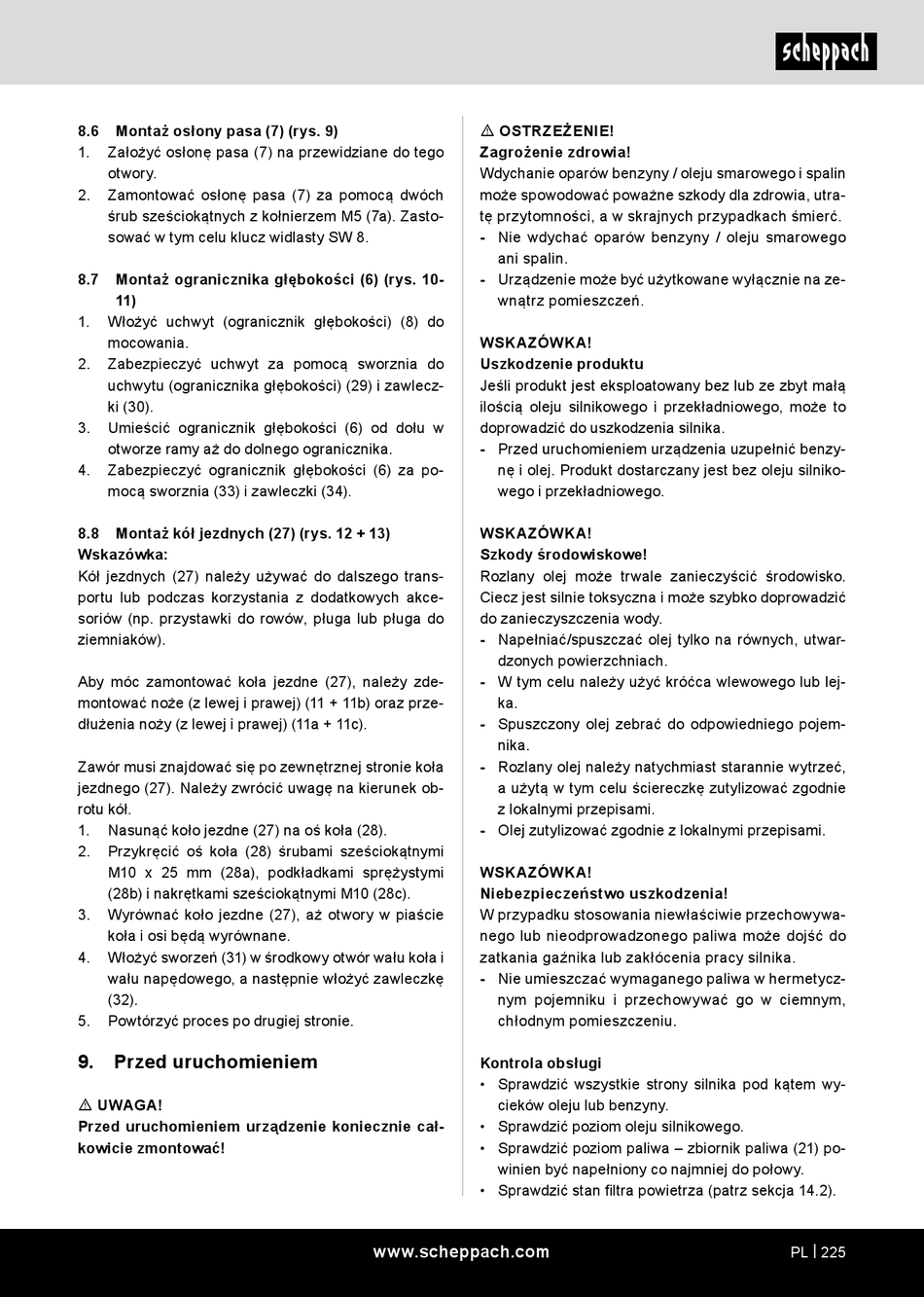

8.6 Montaż osłony pasa (7) (rys. 9)
1. Założyć osłonę pasa (7) na przewidziane do tego
otwory.
2. Zamontować osłonę pasa (7) za pomocą dwóch
śrub sześciokątnych z kołnierzem M5 (7a). Zasto-
sować w tym celu klucz widlasty SW 8.
8.7 Montaż ogranicznika głębokości (6) (rys. 10-
11)
1. Włożyć uchwyt (ogranicznik głębokości) (8) do
mocowania.
2. Zabezpieczyć uchwyt za pomocą sworznia do
uchwytu (ogranicznika głębokości) (29) i zawlecz-
ki (30).
3. Umieścić ogranicznik głębokości (6) od dołu w
otworze ramy aż do dolnego ogranicznika.
4. Zabezpieczyć ogranicznik głębokości (6) za po-
mocą sworznia (33) i zawleczki (34).
8.8 Montaż kół jezdnych (27) (rys. 12 + 13)
Wskazówka:
Kół jezdnych (27) należy używać do dalszego trans-
portu lub podczas korzystania z dodatkowych akce-
soriów (np. przystawki do rowów, pługa lub pługa do
ziemniaków).
Aby móc zamontować koła jezdne (27), należy zde-
montować noże (z lewej i prawej) (11 + 11b) oraz prze-
dłużenia noży (z lewej i prawej) (11a + 11c).
Zawór musi znajdować się po zewnętrznej stronie koła
jezdnego (27). Należy zwrócić uwagę na kierunek ob-
rotu kół.
1. Nasunąć koło jezdne (27) na oś koła (28).
2. Przykręcić oś koła (28) śrubami sześciokątnymi
M10 x 25 mm (28a), podkładkami sprężystymi
(28b) i nakrętkami sześciokątnymi M10 (28c).
3. Wyrównać koło jezdne (27), aż otwory w piaście
koła i osi będą wyrównane.
4. Włożyć sworzeń (31) w środkowy otwór wału koła i
wału napędowego, a następnie włożyć zawleczkę
(32).
5. Powtórzyć proces po drugiej stronie.
9. Przed uruchomieniem
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
m OSTRZEŻENIE!
Zagrożenie zdrowia!
Wdychanie oparów benzyny / oleju smarowego i spalin
może spowodować poważne szkody dla zdrowia, utra-
tę przytomności, a w skrajnych przypadkach śmierć.
- Nie wdychać oparów benzyny / oleju smarowego
ani spalin.
- Urządzenie może być użytkowane wyłącznie na ze-
wnątrz pomieszczeń.
WSKAZÓWKA!
Uszkodzenie produktu
Jeśli produkt jest eksploatowany bez lub ze zbyt małą
ilością oleju silnikowego i przekładniowego, może to
doprowadzić do uszkodzenia silnika.
- Przed uruchomieniem urządzenia uzupełnić benzy-
nę i olej. Produkt dostarczany jest bez oleju silniko-
wego i przekładniowego.
WSKAZÓWKA!
Szkody środowiskowe!
Rozlany olej może trwale zanieczyścić środowisko.
Ciecz jest silnie toksyczna i może szybko doprowadzić
do zanieczyszczenia wody.
- Napełniać/spuszczać olej tylko na równych, utwar-
dzonych powierzchniach.
- W tym celu należy użyć króćca wlewowego lub lej-
ka.
- Spuszczony olej zebrać do odpowiedniego pojem-
nika.
- Rozlany olej należy natychmiast starannie wytrzeć,
a użytą w tym celu ściereczkę zutylizować zgodnie
z lokalnymi przepisami.
- Olej zutylizować zgodnie z lokalnymi przepisami.
WSKAZÓWKA!
Niebezpieczeństwo uszkodzenia!
W przypadku stosowania niewłaściwie przechowywa-
nego lub nieodprowadzonego paliwa może dojść do
zatkania gaźnika lub zakłócenia pracy silnika.
- Nie umieszczać wymaganego paliwa w hermetycz-
nym pojemniku i przechowywać go w ciemnym,
chłodnym pomieszczeniu.
Kontrola obsługi
• Sprawdzić wszystkie strony silnika pod kątem wy-
cieków oleju lub benzyny.
• Sprawdzić poziom oleju silnikowego.
• Sprawdzić poziom paliwa – zbiornik paliwa (21) po-
winien być napełniony co najmniej do połowy.
• Sprawdzić stan filtra powietrza (patrz sekcja 14.2).
