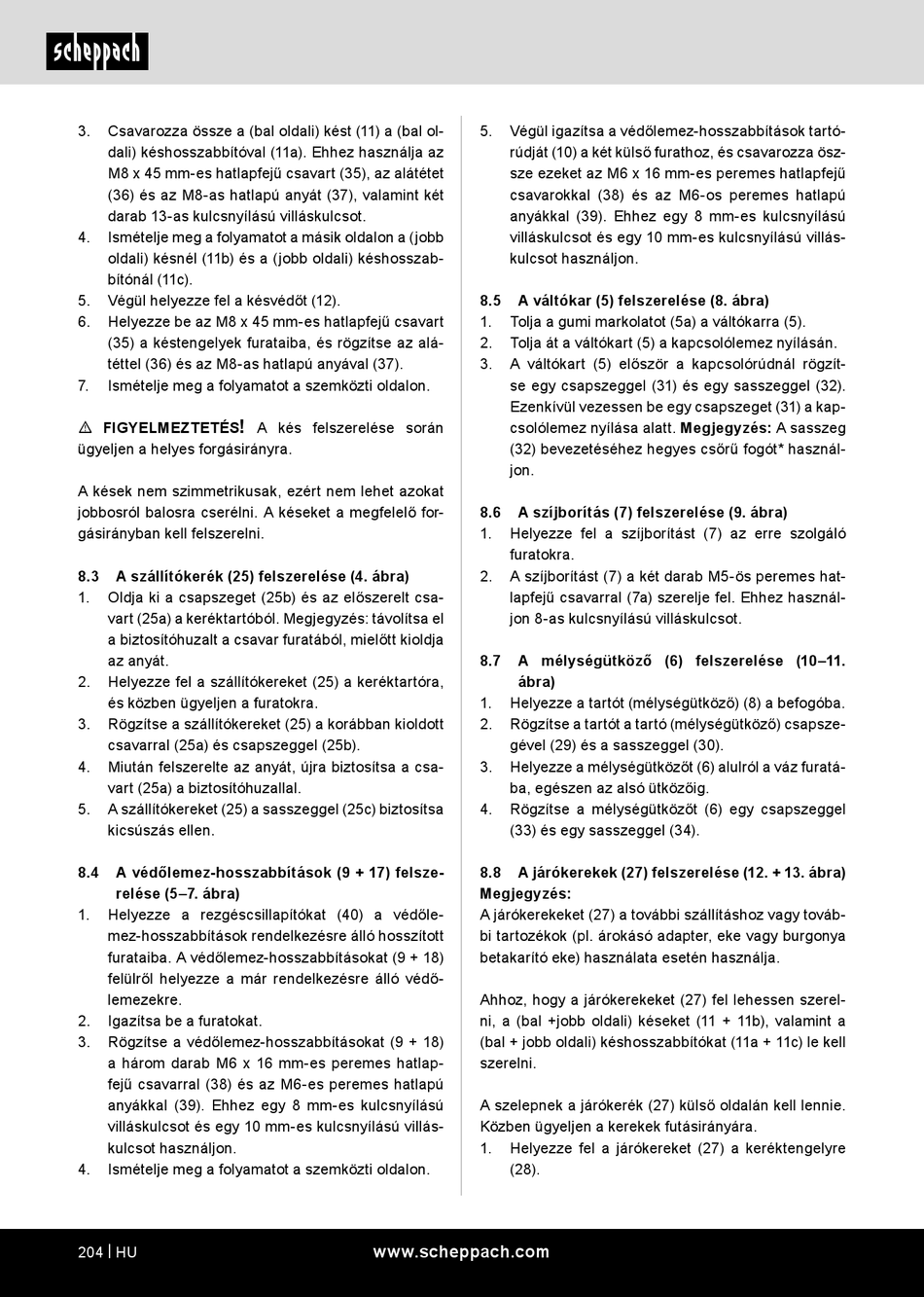

3.
Csavarozza össze a (bal oldali) kést (11) a (bal ol-
dali) késhosszabbítóval (11a). Ehhez használja az
M8 x 45 mm-es hatlapfejű csavart (35), az alátétet
(36) és az M8-as hatlapú anyát (37), valamint két
darab 13-as kulcsnyílású villáskulcsot.
4.
Ismételje meg a folyamatot a másik oldalon a (jobb
oldali) késnél (11b) és a (jobb oldali) késhosszab-
bítónál (11c).
5.
Végül helyezze fel a késvédőt (12).
6.
Helyezze be az M8 x 45 mm-es hatlapfejű csavart
(35) a késtengelyek furataiba, és rögzítse az alá-
téttel (36) és az M8-as hatlapú anyával (37).
7.
Ismételje meg a folyamatot a szemközti oldalon.
!
m FIGYELMEZTETÉS
ügyeljen a helyes forgásirányra.
A kések nem szimmetrikusak, ezért nem lehet azokat
jobbosról balosra cserélni. A késeket a megfelelő for-
gásirányban kell felszerelni.
8.3
A szállítókerék (25) felszerelése (4. ábra)
1.
Oldja ki a csapszeget (25b) és az előszerelt csa-
vart (25a) a keréktartóból. Megjegyzés: távolítsa el
a biztosítóhuzalt a csavar furatából, mielőtt kioldja
az anyát.
2.
Helyezze fel a szállítókereket (25) a keréktartóra,
és közben ügyeljen a furatokra.
3.
Rögzítse a szállítókereket (25) a korábban kioldott
csavarral (25a) és csapszeggel (25b).
4.
Miután felszerelte az anyát, újra biztosítsa a csa-
vart (25a) a biztosítóhuzallal.
5.
A szállítókereket (25) a sasszeggel (25c) biztosítsa
kicsúszás ellen.
8.4
A védőlemez-hosszabbítások (9 + 17) felsze-
relése (5–7. ábra)
1.
Helyezze a rezgéscsillapítókat (40) a védőle-
mez-hosszabbítások rendelkezésre álló hosszított
furataiba. A védőlemez-hosszabbításokat (9 + 18)
felülről helyezze a már rendelkezésre álló védő-
lemezekre.
2.
Igazítsa be a furatokat.
3.
Rögzítse a védőlemez-hosszabbításokat (9 + 18)
a három darab M6 x 16 mm-es peremes hatlap-
fejű csavarral (38) és az M6-es peremes hatlapú
anyákkal (39). Ehhez egy 8 mm-es kulcsnyílású
villáskulcsot és egy 10 mm-es kulcsnyílású villás-
kulcsot használjon.
4.
Ismételje meg a folyamatot a szemközti oldalon.
204 | HU
A kés felszerelése során
www.scheppach.com
5.
Végül igazítsa a védőlemez-hosszabbítások tartó-
rúdját (10) a két külső furathoz, és csavarozza ösz-
sze ezeket az M6 x 16 mm-es peremes hatlapfejű
csavarokkal (38) és az M6-os peremes hatlapú
anyákkal (39). Ehhez egy 8 mm-es kulcsnyílású
villáskulcsot és egy 10 mm-es kulcsnyílású villás-
kulcsot használjon.
8.5
A váltókar (5) felszerelése (8. ábra)
1.
Tolja a gumi markolatot (5a) a váltókarra (5).
2.
Tolja át a váltókart (5) a kapcsolólemez nyílásán.
3.
A váltókart (5) először a kapcsolórúdnál rögzít-
se egy csapszeggel (31) és egy sasszeggel (32).
Ezenkívül vezessen be egy csapszeget (31) a kap-
csolólemez nyílása alatt. Megjegyzés: A sasszeg
(32) bevezetéséhez hegyes csőrű fogót* használ-
jon.
8.6
A szíjborítás (7) felszerelése (9. ábra)
1.
Helyezze fel a szíjborítást (7) az erre szolgáló
furatokra.
2.
A szíjborítást (7) a két darab M5-ös peremes hat-
lapfejű csavarral (7a) szerelje fel. Ehhez használ-
jon 8-as kulcsnyílású villáskulcsot.
8.7
A mélységütköző (6) felszerelése (10–11.
ábra)
1.
Helyezze a tartót (mélységütköző) (8) a befogóba.
2.
Rögzítse a tartót a tartó (mélységütköző) csapsze-
gével (29) és a sasszeggel (30).
3.
Helyezze a mélységütközőt (6) alulról a váz furatá-
ba, egészen az alsó ütközőig.
4.
Rögzítse a mélységütközőt (6) egy csapszeggel
(33) és egy sasszeggel (34).
8.8
A járókerekek (27) felszerelése (12. + 13. ábra)
Megjegyzés:
A járókerekeket (27) a további szállításhoz vagy továb-
bi tartozékok (pl. árokásó adapter, eke vagy burgonya
betakarító eke) használata esetén használja.
Ahhoz, hogy a járókerekeket (27) fel lehessen szerel-
ni, a (bal +jobb oldali) késeket (11 + 11b), valamint a
(bal + jobb oldali) késhosszabbítókat (11a + 11c) le kell
szerelni.
A szelepnek a járókerék (27) külső oldalán kell lennie.
Közben ügyeljen a kerekek futásirányára.
1.
Helyezze fel a járókereket (27) a keréktengelyre
(28).
