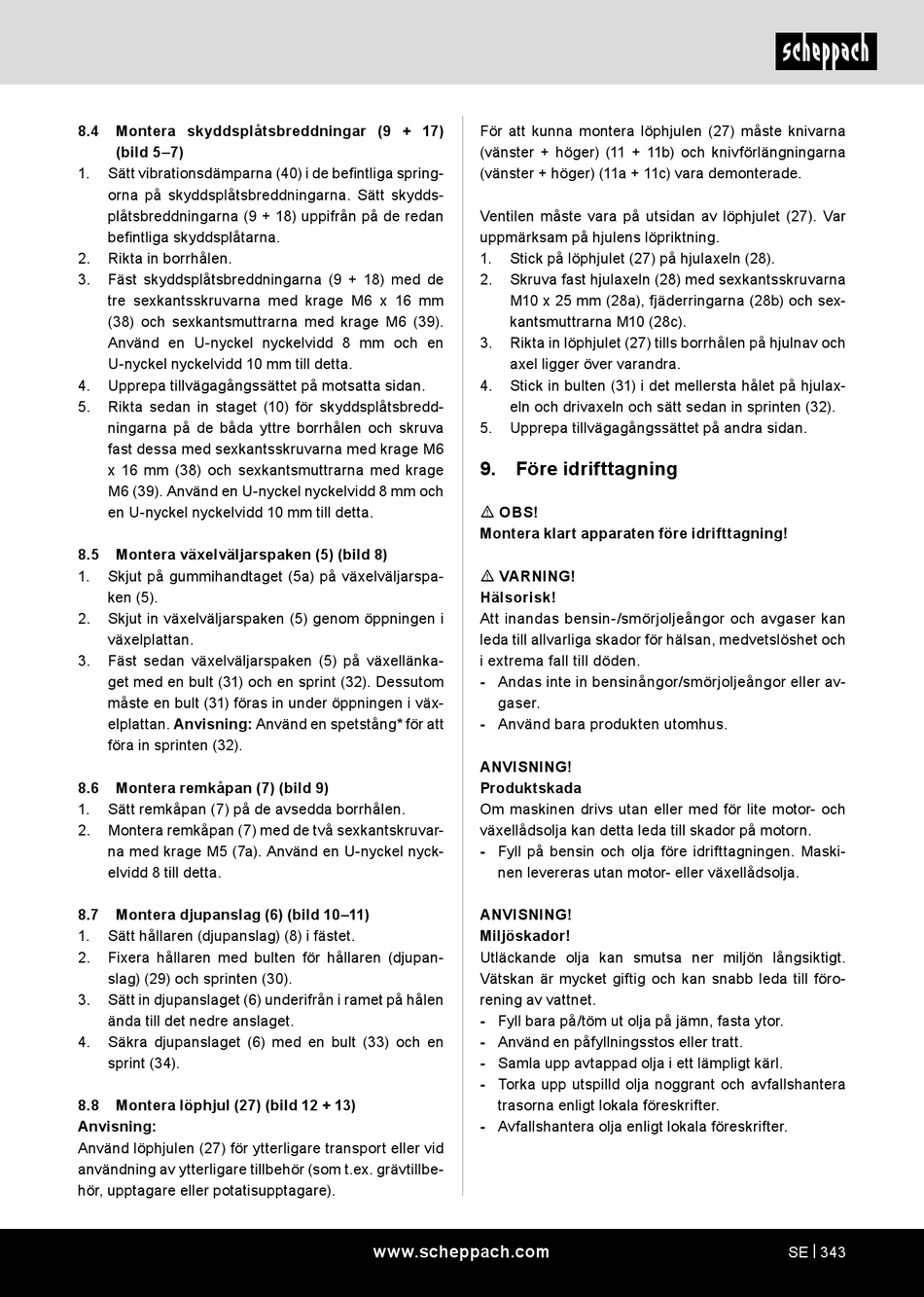

8.4 Montera skyddsplåtsbreddningar (9 + 17)
(bild 5–7)
1. Sätt vibrationsdämparna (40) i de befintliga spring-
orna på skyddsplåtsbreddningarna. Sätt skydds-
plåtsbreddningarna (9 + 18) uppifrån på de redan
befintliga skyddsplåtarna.
2. Rikta in borrhålen.
3. Fäst skyddsplåtsbreddningarna (9 + 18) med de
tre sexkantsskruvarna med krage M6 x 16 mm
(38) och sexkantsmuttrarna med krage M6 (39).
Använd en U-nyckel nyckelvidd 8 mm och en
U-nyckel nyckelvidd 10 mm till detta.
4. Upprepa tillvägagångssättet på motsatta sidan.
5. Rikta sedan in staget (10) för skyddsplåtsbredd-
ningarna på de båda yttre borrhålen och skruva
fast dessa med sexkantsskruvarna med krage M6
x 16 mm (38) och sexkantsmuttrarna med krage
M6 (39). Använd en U-nyckel nyckelvidd 8 mm och
en U-nyckel nyckelvidd 10 mm till detta.
8.5 Montera växelväljarspaken (5) (bild 8)
1. Skjut på gummihandtaget (5a) på växelväljarspa-
ken (5).
2. Skjut in växelväljarspaken (5) genom öppningen i
växelplattan.
3. Fäst sedan växelväljarspaken (5) på växellänka-
get med en bult (31) och en sprint (32). Dessutom
måste en bult (31) föras in under öppningen i väx-
elplattan. Anvisning: Använd en spetstång* för att
föra in sprinten (32).
8.6 Montera remkåpan (7) (bild 9)
1. Sätt remkåpan (7) på de avsedda borrhålen.
2. Montera remkåpan (7) med de två sexkantskruvar-
na med krage M5 (7a). Använd en U-nyckel nyck-
elvidd 8 till detta.
8.7 Montera djupanslag (6) (bild 10–11)
1. Sätt hållaren (djupanslag) (8) i fästet.
2. Fixera hållaren med bulten för hållaren (djupan-
slag) (29) och sprinten (30).
3. Sätt in djupanslaget (6) underifrån i ramet på hålen
ända till det nedre anslaget.
4. Säkra djupanslaget (6) med en bult (33) och en
sprint (34).
8.8 Montera löphjul (27) (bild 12 + 13)
Anvisning:
Använd löphjulen (27) för ytterligare transport eller vid
användning av ytterligare tillbehör (som t.ex. grävtillbe-
hör, upptagare eller potatisupptagare).
För att kunna montera löphjulen (27) måste knivarna
(vänster + höger) (11 + 11b) och knivförlängningarna
(vänster + höger) (11a + 11c) vara demonterade.
Ventilen måste vara på utsidan av löphjulet (27). Var
uppmärksam på hjulens löpriktning.
1. Stick på löphjulet (27) på hjulaxeln (28).
2. Skruva fast hjulaxeln (28) med sexkantsskruvarna
M10 x 25 mm (28a), fjäderringarna (28b) och sex-
kantsmuttrarna M10 (28c).
3. Rikta in löphjulet (27) tills borrhålen på hjulnav och
axel ligger över varandra.
4. Stick in bulten (31) i det mellersta hålet på hjulax-
eln och drivaxeln och sätt sedan in sprinten (32).
5. Upprepa tillvägagångssättet på andra sidan.
9. Före idrifttagning
m OBS!
Montera klart apparaten före idrifttagning!
m VARNING!
Hälsorisk!
Att inandas bensin-/smörjoljeångor och avgaser kan
leda till allvarliga skador för hälsan, medvetslöshet och
i extrema fall till döden.
- Andas inte in bensinångor/smörjoljeångor eller av-
gaser.
- Använd bara produkten utomhus.
ANVISNING!
Produktskada
Om maskinen drivs utan eller med för lite motor- och
växellådsolja kan detta leda till skador på motorn.
- Fyll på bensin och olja före idrifttagningen. Maski-
nen levereras utan motor- eller växellådsolja.
ANVISNING!
Miljöskador!
Utläckande olja kan smutsa ner miljön långsiktigt.
Vätskan är mycket giftig och kan snabb leda till föro-
rening av vattnet.
- Fyll bara på/töm ut olja på jämn, fasta ytor.
- Använd en påfyllningsstos eller tratt.
- Samla upp avtappad olja i ett lämpligt kärl.
- Torka upp utspilld olja noggrant och avfallshantera
trasorna enligt lokala föreskrifter.
- Avfallshantera olja enligt lokala föreskrifter.
