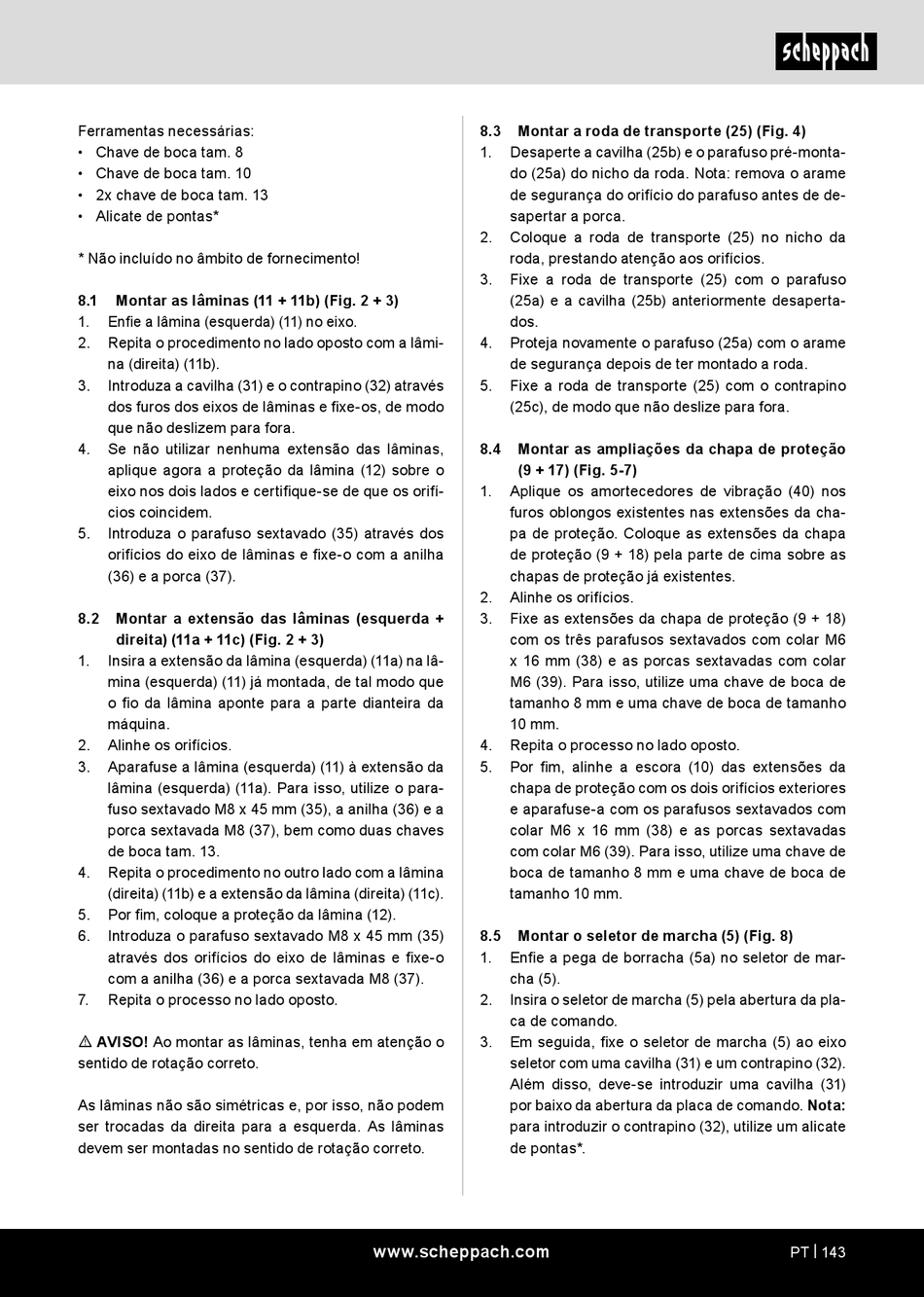

Ferramentas necessárias:
• Chave de boca tam. 8
• Chave de boca tam. 10
• 2x chave de boca tam. 13
• Alicate de pontas*
* Não incluído no âmbito de fornecimento!
8.1 Montar as lâminas (11 + 11b) (Fig. 2 + 3)
1. Enfie a lâmina (esquerda) (11) no eixo.
2. Repita o procedimento no lado oposto com a lâmi-
na (direita) (11b).
3. Introduza a cavilha (31) e o contrapino (32) através
dos furos dos eixos de lâminas e fixe-os, de modo
que não deslizem para fora.
4. Se não utilizar nenhuma extensão das lâminas,
aplique agora a proteção da lâmina (12) sobre o
eixo nos dois lados e certifique-se de que os orifí-
cios coincidem.
5. Introduza o parafuso sextavado (35) através dos
orifícios do eixo de lâminas e fixe-o com a anilha
(36) e a porca (37).
8.2 Montar a extensão das lâminas (esquerda +
direita) (11a + 11c) (Fig. 2 + 3)
1. Insira a extensão da lâmina (esquerda) (11a) na lâ-
mina (esquerda) (11) já montada, de tal modo que
o fio da lâmina aponte para a parte dianteira da
máquina.
2. Alinhe os orifícios.
3. Aparafuse a lâmina (esquerda) (11) à extensão da
lâmina (esquerda) (11a). Para isso, utilize o para-
fuso sextavado M8 x 45 mm (35), a anilha (36) e a
porca sextavada M8 (37), bem como duas chaves
de boca tam. 13.
4. Repita o procedimento no outro lado com a lâmina
(direita) (11b) e a extensão da lâmina (direita) (11c).
5. Por fim, coloque a proteção da lâmina (12).
6. Introduza o parafuso sextavado M8 x 45 mm (35)
através dos orifícios do eixo de lâminas e fixe-o
com a anilha (36) e a porca sextavada M8 (37).
7. Repita o processo no lado oposto.
m AVISO! Ao montar as lâminas, tenha em atenção o
sentido de rotação correto.
As lâminas não são simétricas e, por isso, não podem
ser trocadas da direita para a esquerda. As lâminas
devem ser montadas no sentido de rotação correto.
8.3 Montar a roda de transporte (25) (Fig. 4)
1. Desaperte a cavilha (25b) e o parafuso pré-monta-
do (25a) do nicho da roda. Nota: remova o arame
de segurança do orifício do parafuso antes de de-
sapertar a porca.
2. Coloque a roda de transporte (25) no nicho da
roda, prestando atenção aos orifícios.
3. Fixe a roda de transporte (25) com o parafuso
(25a) e a cavilha (25b) anteriormente desaperta-
dos.
4. Proteja novamente o parafuso (25a) com o arame
de segurança depois de ter montado a roda.
5. Fixe a roda de transporte (25) com o contrapino
(25c), de modo que não deslize para fora.
8.4 Montar as ampliações da chapa de proteção
(9 + 17) (Fig. 5-7)
1. Aplique os amortecedores de vibração (40) nos
furos oblongos existentes nas extensões da cha-
pa de proteção. Coloque as extensões da chapa
de proteção (9 + 18) pela parte de cima sobre as
chapas de proteção já existentes.
2. Alinhe os orifícios.
3. Fixe as extensões da chapa de proteção (9 + 18)
com os três parafusos sextavados com colar M6
x 16 mm (38) e as porcas sextavadas com colar
M6 (39). Para isso, utilize uma chave de boca de
tamanho 8 mm e uma chave de boca de tamanho
10 mm.
4. Repita o processo no lado oposto.
5. Por fim, alinhe a escora (10) das extensões da
chapa de proteção com os dois orifícios exteriores
e aparafuse-a com os parafusos sextavados com
colar M6 x 16 mm (38) e as porcas sextavadas
com colar M6 (39). Para isso, utilize uma chave de
boca de tamanho 8 mm e uma chave de boca de
tamanho 10 mm.
8.5 Montar o seletor de marcha (5) (Fig. 8)
1. Enfie a pega de borracha (5a) no seletor de mar-
cha (5).
2. Insira o seletor de marcha (5) pela abertura da pla-
ca de comando.
3. Em seguida, fixe o seletor de marcha (5) ao eixo
seletor com uma cavilha (31) e um contrapino (32).
Além disso, deve-se introduzir uma cavilha (31)
por baixo da abertura da placa de comando. Nota:
para introduzir o contrapino (32), utilize um alicate
de pontas*.
