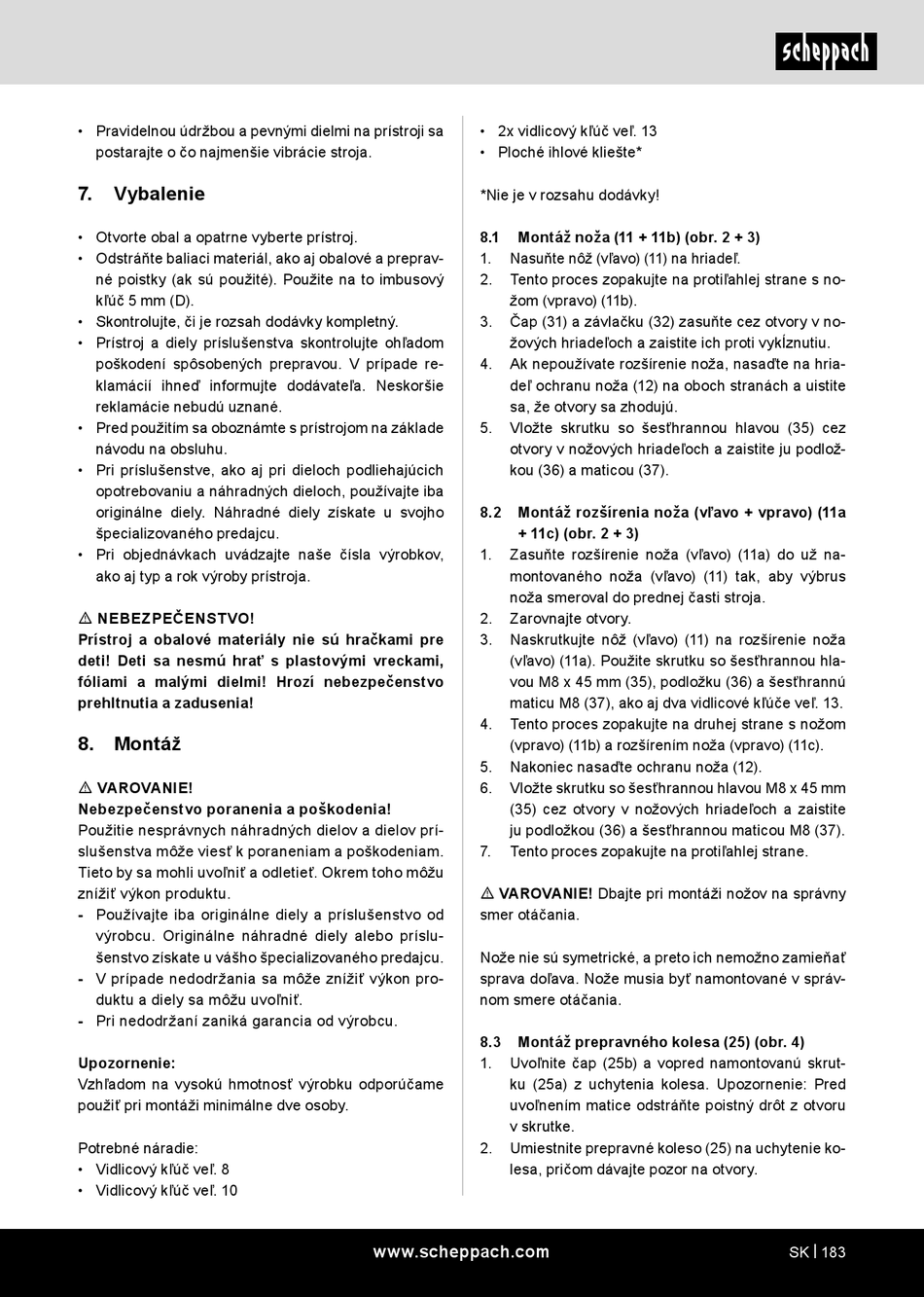

Scheppach MTP750 Originalbetriebsanleitung Seite 183

• Pravidelnou údržbou a pevnými dielmi na prístroji sa
postarajte o čo najmenšie vibrácie stroja.
7. Vybalenie
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a preprav-
né poistky (ak sú použité). Použite na to imbusový
kľúč 5 mm (D).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
• Pred použitím sa oboznámte s prístrojom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch, používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby prístroja.
m NEBEZPEČENSTVO!
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami a malými dielmi! Hrozí nebezpečenstvo
prehltnutia a zadusenia!
8. Montáž
m VAROVANIE!
Nebezpečenstvo poranenia a poškodenia!
Použitie nesprávnych náhradných dielov a dielov prí-
slušenstva môže viesť k poraneniam a poškodeniam.
Tieto by sa mohli uvoľniť a odletieť. Okrem toho môžu
znížiť výkon produktu.
- Používajte iba originálne diely a príslušenstvo od
výrobcu. Originálne náhradné diely alebo príslu-
šenstvo získate u vášho špecializovaného predajcu.
- V prípade nedodržania sa môže znížiť výkon pro-
duktu a diely sa môžu uvoľniť.
- Pri nedodržaní zaniká garancia od výrobcu.
Upozornenie:
Vzhľadom na vysokú hmotnosť výrobku odporúčame
použiť pri montáži minimálne dve osoby.
Potrebné náradie:
• Vidlicový kľúč veľ. 8
• Vidlicový kľúč veľ. 10
• 2x vidlicový kľúč veľ. 13
• Ploché ihlové kliešte*
*Nie je v rozsahu dodávky!
8.1 Montáž noža (11 + 11b) (obr. 2 + 3)
1. Nasuňte nôž (vľavo) (11) na hriadeľ.
2. Tento proces zopakujte na protiľahlej strane s no-
žom (vpravo) (11b).
3. Čap (31) a závlačku (32) zasuňte cez otvory v no-
žových hriadeľoch a zaistite ich proti vykĺznutiu.
4. Ak nepoužívate rozšírenie noža, nasaďte na hria-
deľ ochranu noža (12) na oboch stranách a uistite
sa, že otvory sa zhodujú.
5. Vložte skrutku so šesťhrannou hlavou (35) cez
otvory v nožových hriadeľoch a zaistite ju podlož-
kou (36) a maticou (37).
8.2 Montáž rozšírenia noža (vľavo + vpravo) (11a
+ 11c) (obr. 2 + 3)
1. Zasuňte rozšírenie noža (vľavo) (11a) do už na-
montovaného noža (vľavo) (11) tak, aby výbrus
noža smeroval do prednej časti stroja.
2. Zarovnajte otvory.
3. Naskrutkujte nôž (vľavo) (11) na rozšírenie noža
(vľavo) (11a). Použite skrutku so šesťhrannou hla-
vou M8 x 45 mm (35), podložku (36) a šesťhrannú
maticu M8 (37), ako aj dva vidlicové kľúče veľ. 13.
4. Tento proces zopakujte na druhej strane s nožom
(vpravo) (11b) a rozšírením noža (vpravo) (11c).
5. Nakoniec nasaďte ochranu noža (12).
6. Vložte skrutku so šesťhrannou hlavou M8 x 45 mm
(35) cez otvory v nožových hriadeľoch a zaistite
ju podložkou (36) a šesťhrannou maticou M8 (37).
7. Tento proces zopakujte na protiľahlej strane.
m VAROVANIE! Dbajte pri montáži nožov na správny
smer otáčania.
Nože nie sú symetrické, a preto ich nemožno zamieňať
sprava doľava. Nože musia byť namontované v správ-
nom smere otáčania.
8.3 Montáž prepravného kolesa (25) (obr. 4)
1. Uvoľnite čap (25b) a vopred namontovanú skrut-
ku (25a) z uchytenia kolesa. Upozornenie: Pred
uvoľnením matice odstráňte poistný drôt z otvoru
v skrutke.
2. Umiestnite prepravné koleso (25) na uchytenie ko-
lesa, pričom dávajte pozor na otvory.
www.scheppach.com SK | 183
