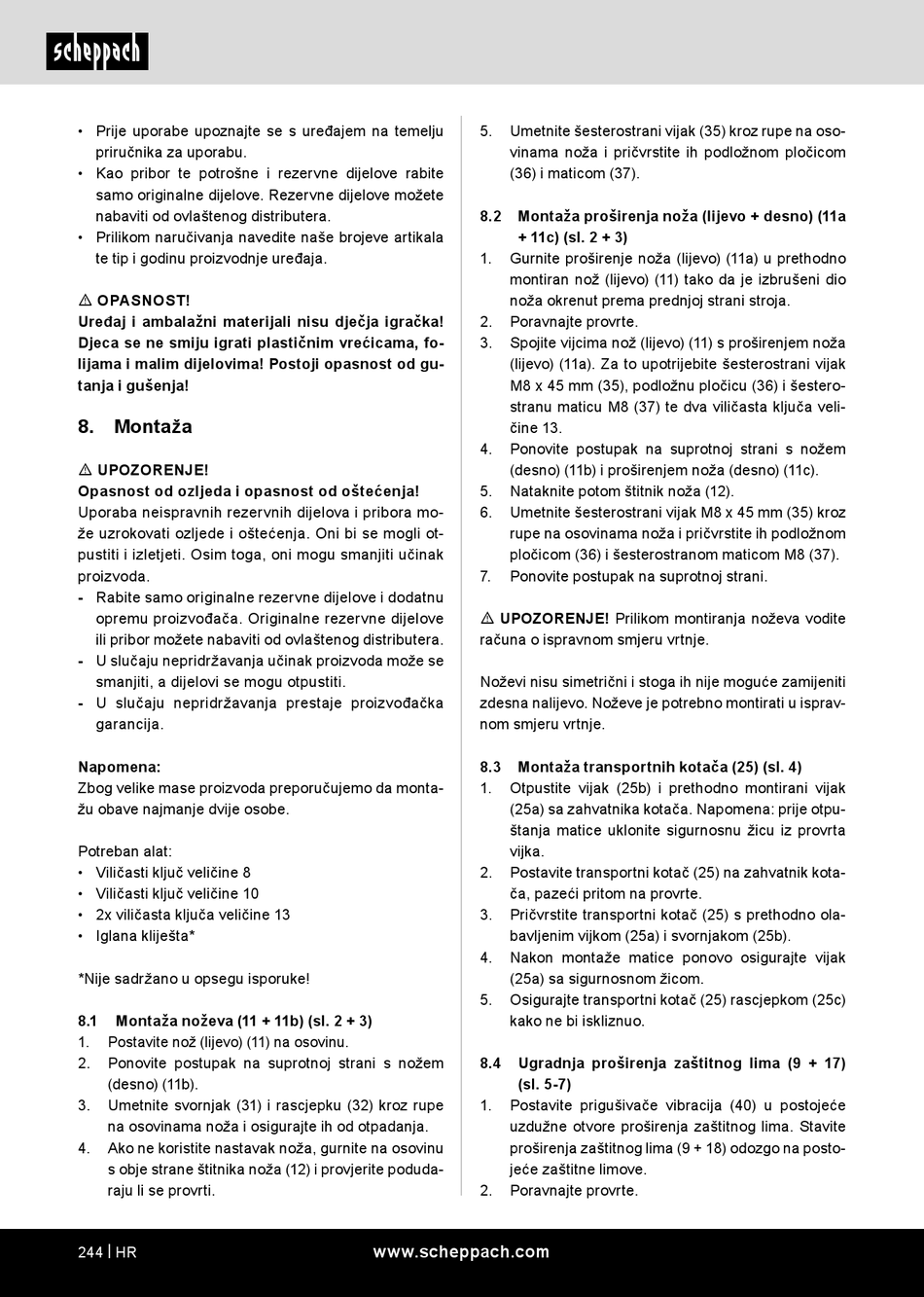

• Prije uporabe upoznajte se s uređajem na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje uređaja.
m OPASNOST!
Uređaj i ambalažni materijali nisu dječja igračka!
Djeca se ne smiju igrati plastičnim vrećicama, fo-
lijama i malim dijelovima! Postoji opasnost od gu-
tanja i gušenja!
8. Montaža
m UPOZORENJE!
Opasnost od ozljeda i opasnost od oštećenja!
Uporaba neispravnih rezervnih dijelova i pribora mo-
že uzrokovati ozljede i oštećenja. Oni bi se mogli ot-
pustiti i izletjeti. Osim toga, oni mogu smanjiti učinak
proizvoda.
- Rabite samo originalne rezervne dijelove i dodatnu
opremu proizvođača. Originalne rezervne dijelove
ili pribor možete nabaviti od ovlaštenog distributera.
- U slučaju nepridržavanja učinak proizvoda može se
smanjiti, a dijelovi se mogu otpustiti.
- U slučaju nepridržavanja prestaje proizvođačka
garancija.
Napomena:
Zbog velike mase proizvoda preporučujemo da monta-
žu obave najmanje dvije osobe.
Potreban alat:
• Viličasti ključ veličine 8
• Viličasti ključ veličine 10
• 2x viličasta ključa veličine 13
• Iglana kliješta*
*Nije sadržano u opsegu isporuke!
8.1
Montaža noževa (11 + 11b) (sl. 2 + 3)
1.
Postavite nož (lijevo) (11) na osovinu.
2.
Ponovite postupak na suprotnoj strani s nožem
(desno) (11b).
3.
Umetnite svornjak (31) i rascjepku (32) kroz rupe
na osovinama noža i osigurajte ih od otpadanja.
4.
Ako ne koristite nastavak noža, gurnite na osovinu
s obje strane štitnika noža (12) i provjerite poduda-
raju li se provrti.
244 | HR
5.
Umetnite šesterostrani vijak (35) kroz rupe na oso-
vinama noža i pričvrstite ih podložnom pločicom
(36) i maticom (37).
8.2
Montaža proširenja noža (lijevo + desno) (11a
+ 11c) (sl. 2 + 3)
1.
Gurnite proširenje noža (lijevo) (11a) u prethodno
montiran nož (lijevo) (11) tako da je izbrušeni dio
noža okrenut prema prednjoj strani stroja.
2.
Poravnajte provrte.
3.
Spojite vijcima nož (lijevo) (11) s proširenjem noža
(lijevo) (11a). Za to upotrijebite šesterostrani vijak
M8 x 45 mm (35), podložnu pločicu (36) i šestero-
stranu maticu M8 (37) te dva viličasta ključa veli-
čine 13.
4.
Ponovite postupak na suprotnoj strani s nožem
(desno) (11b) i proširenjem noža (desno) (11c).
5.
Nataknite potom štitnik noža (12).
6.
Umetnite šesterostrani vijak M8 x 45 mm (35) kroz
rupe na osovinama noža i pričvrstite ih podložnom
pločicom (36) i šesterostranom maticom M8 (37).
7.
Ponovite postupak na suprotnoj strani.
m UPOZORENJE! Prilikom montiranja noževa vodite
računa o ispravnom smjeru vrtnje.
Noževi nisu simetrični i stoga ih nije moguće zamijeniti
zdesna nalijevo. Noževe je potrebno montirati u isprav-
nom smjeru vrtnje.
8.3
Montaža transportnih kotača (25) (sl. 4)
1.
Otpustite vijak (25b) i prethodno montirani vijak
(25a) sa zahvatnika kotača. Napomena: prije otpu-
štanja matice uklonite sigurnosnu žicu iz provrta
vijka.
2.
Postavite transportni kotač (25) na zahvatnik kota-
ča, pazeći pritom na provrte.
3.
Pričvrstite transportni kotač (25) s prethodno ola-
bavljenim vijkom (25a) i svornjakom (25b).
4.
Nakon montaže matice ponovo osigurajte vijak
(25a) sa sigurnosnom žicom.
5.
Osigurajte transportni kotač (25) rascjepkom (25c)
kako ne bi iskliznuo.
8.4
Ugradnja proširenja zaštitnog lima (9 + 17)
(sl. 5-7)
1.
Postavite prigušivače vibracija (40) u postojeće
uzdužne otvore proširenja zaštitnog lima. Stavite
proširenja zaštitnog lima (9 + 18) odozgo na posto-
jeće zaštitne limove.
2.
Poravnajte provrte.
www.scheppach.com
