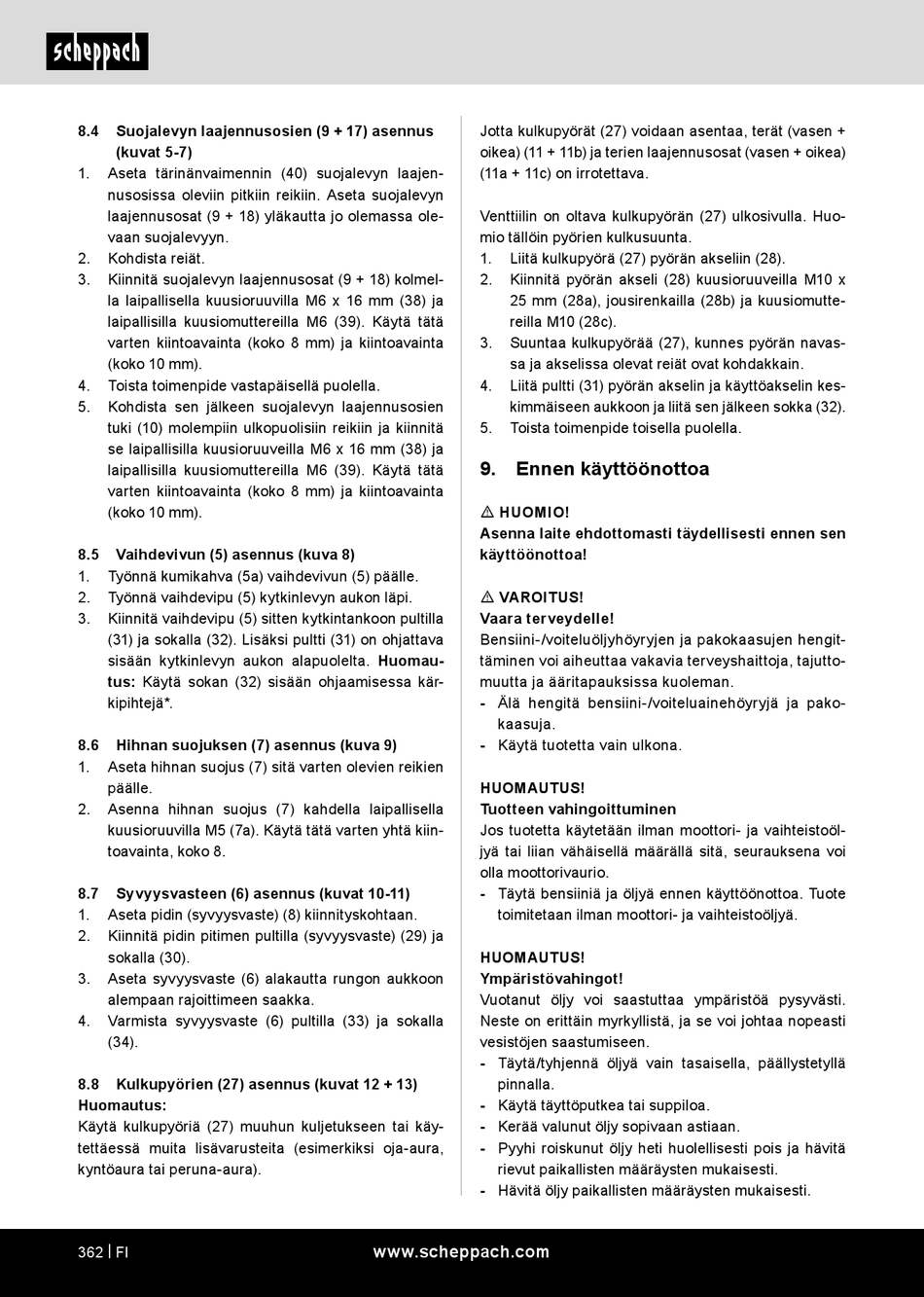

8.4
Suojalevyn laajennusosien (9 + 17) asennus
(kuvat 5-7)
1.
Aseta tärinänvaimennin (40) suojalevyn laajen-
nusosissa oleviin pitkiin reikiin. Aseta suojalevyn
laajennusosat (9 + 18) yläkautta jo olemassa ole-
vaan suojalevyyn.
2.
Kohdista reiät.
3.
Kiinnitä suojalevyn laajennusosat (9 + 18) kolmel-
la laipallisella kuusioruuvilla M6 x 16 mm (38) ja
laipallisilla kuusiomuttereilla M6 (39). Käytä tätä
varten kiintoavainta (koko 8 mm) ja kiintoavainta
(koko 10 mm).
4.
Toista toimenpide vastapäisellä puolella.
5.
Kohdista sen jälkeen suojalevyn laajennusosien
tuki (10) molempiin ulkopuolisiin reikiin ja kiinnitä
se laipallisilla kuusioruuveilla M6 x 16 mm (38) ja
laipallisilla kuusiomuttereilla M6 (39). Käytä tätä
varten kiintoavainta (koko 8 mm) ja kiintoavainta
(koko 10 mm).
8.5
Vaihdevivun (5) asennus (kuva 8)
1.
Työnnä kumikahva (5a) vaihdevivun (5) päälle.
2.
Työnnä vaihdevipu (5) kytkinlevyn aukon läpi.
3.
Kiinnitä vaihdevipu (5) sitten kytkintankoon pultilla
(31) ja sokalla (32). Lisäksi pultti (31) on ohjattava
sisään kytkinlevyn aukon alapuolelta. Huomau-
tus: Käytä sokan (32) sisään ohjaamisessa kär-
kipihtejä*.
8.6
Hihnan suojuksen (7) asennus (kuva 9)
1.
Aseta hihnan suojus (7) sitä varten olevien reikien
päälle.
2.
Asenna hihnan suojus (7) kahdella laipallisella
kuusioruuvilla M5 (7a). Käytä tätä varten yhtä kiin-
toavainta, koko 8.
8.7
Syvyysvasteen (6) asennus (kuvat 10-11)
1.
Aseta pidin (syvyysvaste) (8) kiinnityskohtaan.
2.
Kiinnitä pidin pitimen pultilla (syvyysvaste) (29) ja
sokalla (30).
3.
Aseta syvyysvaste (6) alakautta rungon aukkoon
alempaan rajoittimeen saakka.
4.
Varmista syvyysvaste (6) pultilla (33) ja sokalla
(34).
8.8
Kulkupyörien (27) asennus (kuvat 12 + 13)
Huomautus:
Käytä kulkupyöriä (27) muuhun kuljetukseen tai käy-
tettäessä muita lisävarusteita (esimerkiksi oja-aura,
kyntöaura tai peruna-aura).
362 | FI
Jotta kulkupyörät (27) voidaan asentaa, terät (vasen +
oikea) (11 + 11b) ja terien laajennusosat (vasen + oikea)
(11a + 11c) on irrotettava.
Venttiilin on oltava kulkupyörän (27) ulkosivulla. Huo-
mio tällöin pyörien kulkusuunta.
1.
Liitä kulkupyörä (27) pyörän akseliin (28).
2.
Kiinnitä pyörän akseli (28) kuusioruuveilla M10 x
25 mm (28a), jousirenkailla (28b) ja kuusiomutte-
reilla M10 (28c).
3.
Suuntaa kulkupyörää (27), kunnes pyörän navas-
sa ja akselissa olevat reiät ovat kohdakkain.
4.
Liitä pultti (31) pyörän akselin ja käyttöakselin kes-
kimmäiseen aukkoon ja liitä sen jälkeen sokka (32).
5.
Toista toimenpide toisella puolella.
9.
Ennen käyttöönottoa
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen sen
käyttöönottoa!
m VAROITUS!
Vaara terveydelle!
Bensiini-/voiteluöljyhöyryjen ja pakokaasujen hengit-
täminen voi aiheuttaa vakavia terveyshaittoja, tajutto-
muutta ja ääritapauksissa kuoleman.
- Älä hengitä bensiini-/voiteluainehöyryjä ja pako-
kaasuja.
- Käytä tuotetta vain ulkona.
HUOMAUTUS!
Tuotteen vahingoittuminen
Jos tuotetta käytetään ilman moottori- ja vaihteistoöl-
jyä tai liian vähäisellä määrällä sitä, seurauksena voi
olla moottorivaurio.
- Täytä bensiiniä ja öljyä ennen käyttöönottoa. Tuote
toimitetaan ilman moottori- ja vaihteistoöljyä.
HUOMAUTUS!
Ympäristövahingot!
Vuotanut öljy voi saastuttaa ympäristöä pysyvästi.
Neste on erittäin myrkyllistä, ja se voi johtaa nopeasti
vesistöjen saastumiseen.
- Täytä/tyhjennä öljyä vain tasaisella, päällystetyllä
pinnalla.
- Käytä täyttöputkea tai suppiloa.
- Kerää valunut öljy sopivaan astiaan.
- Pyyhi roiskunut öljy heti huolellisesti pois ja hävitä
rievut paikallisten määräysten mukaisesti.
- Hävitä öljy paikallisten määräysten mukaisesti.
www.scheppach.com
