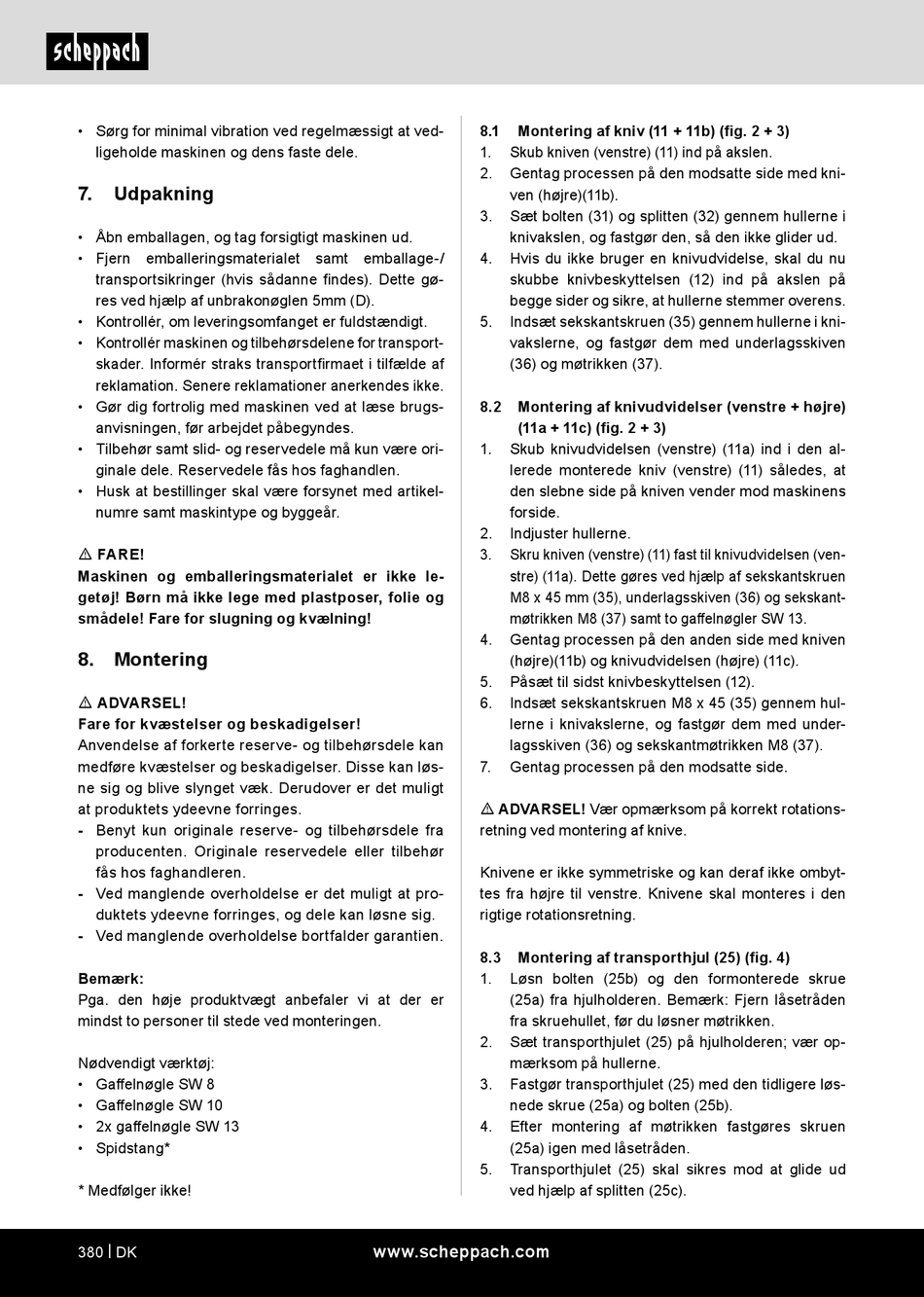

• Sørg for minimal vibration ved regelmæssigt at ved-
ligeholde maskinen og dens faste dele.
7.
Udpakning
• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes). Dette gø-
res ved hjælp af unbrakonøglen 5mm (D).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transport-
skader. Informér straks transportfirmaet i tilfælde af
reklamation. Senere reklamationer anerkendes ikke.
• Gør dig fortrolig med maskinen ved at læse brugs-
anvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være ori-
ginale dele. Reservedele fås hos faghandlen.
• Husk at bestillinger skal være forsynet med artikel-
numre samt maskintype og byggeår.
m FARE!
Maskinen og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
8. Montering
m ADVARSEL!
Fare for kvæstelser og beskadigelser!
Anvendelse af forkerte reserve- og tilbehørsdele kan
medføre kvæstelser og beskadigelser. Disse kan løs-
ne sig og blive slynget væk. Derudover er det muligt
at produktets ydeevne forringes.
- Benyt kun originale reserve- og tilbehørsdele fra
producenten. Originale reservedele eller tilbehør
fås hos faghandleren.
- Ved manglende overholdelse er det muligt at pro-
duktets ydeevne forringes, og dele kan løsne sig.
- Ved manglende overholdelse bortfalder garantien.
Bemærk:
Pga. den høje produktvægt anbefaler vi at der er
mindst to personer til stede ved monteringen.
Nødvendigt værktøj:
• Gaffelnøgle SW 8
• Gaffelnøgle SW 10
• 2x gaffelnøgle SW 13
• Spidstang*
* Medfølger ikke!
380 | DK
8.1
Montering af kniv (11 + 11b) (fig. 2 + 3)
1.
Skub kniven (venstre) (11) ind på akslen.
2.
Gentag processen på den modsatte side med kni-
ven (højre)(11b).
3.
Sæt bolten (31) og splitten (32) gennem hullerne i
knivakslen, og fastgør den, så den ikke glider ud.
4.
Hvis du ikke bruger en knivudvidelse, skal du nu
skubbe knivbeskyttelsen (12) ind på akslen på
begge sider og sikre, at hullerne stemmer overens.
5.
Indsæt sekskantskruen (35) gennem hullerne i kni-
vakslerne, og fastgør dem med underlagsskiven
(36) og møtrikken (37).
8.2
Montering af knivudvidelser (venstre + højre)
(11a + 11c) (fig. 2 + 3)
1.
Skub knivudvidelsen (venstre) (11a) ind i den al-
lerede monterede kniv (venstre) (11) således, at
den slebne side på kniven vender mod maskinens
forside.
2.
Indjuster hullerne.
3.
Skru kniven (venstre) (11) fast til knivudvidelsen (ven-
stre) (11a). Dette gøres ved hjælp af sekskantskruen
M8 x 45 mm (35), underlagsskiven (36) og sekskant-
møtrikken M8 (37) samt to gaffelnøgler SW 13.
4.
Gentag processen på den anden side med kniven
(højre)(11b) og knivudvidelsen (højre) (11c).
5.
Påsæt til sidst knivbeskyttelsen (12).
6.
Indsæt sekskantskruen M8 x 45 (35) gennem hul-
lerne i knivakslerne, og fastgør dem med under-
lagsskiven (36) og sekskantmøtrikken M8 (37).
7.
Gentag processen på den modsatte side.
m ADVARSEL! Vær opmærksom på korrekt rotations-
retning ved montering af knive.
Knivene er ikke symmetriske og kan deraf ikke ombyt-
tes fra højre til venstre. Knivene skal monteres i den
rigtige rotationsretning.
8.3
Montering af transporthjul (25) (fig. 4)
1.
Løsn bolten (25b) og den formonterede skrue
(25a) fra hjulholderen. Bemærk: Fjern låsetråden
fra skruehullet, før du løsner møtrikken.
2.
Sæt transporthjulet (25) på hjulholderen; vær op-
mærksom på hullerne.
3.
Fastgør transporthjulet (25) med den tidligere løs-
nede skrue (25a) og bolten (25b).
4.
Efter montering af møtrikken fastgøres skruen
(25a) igen med låsetråden.
5.
Transporthjulet (25) skal sikres mod at glide ud
ved hjælp af splitten (25c).
www.scheppach.com
