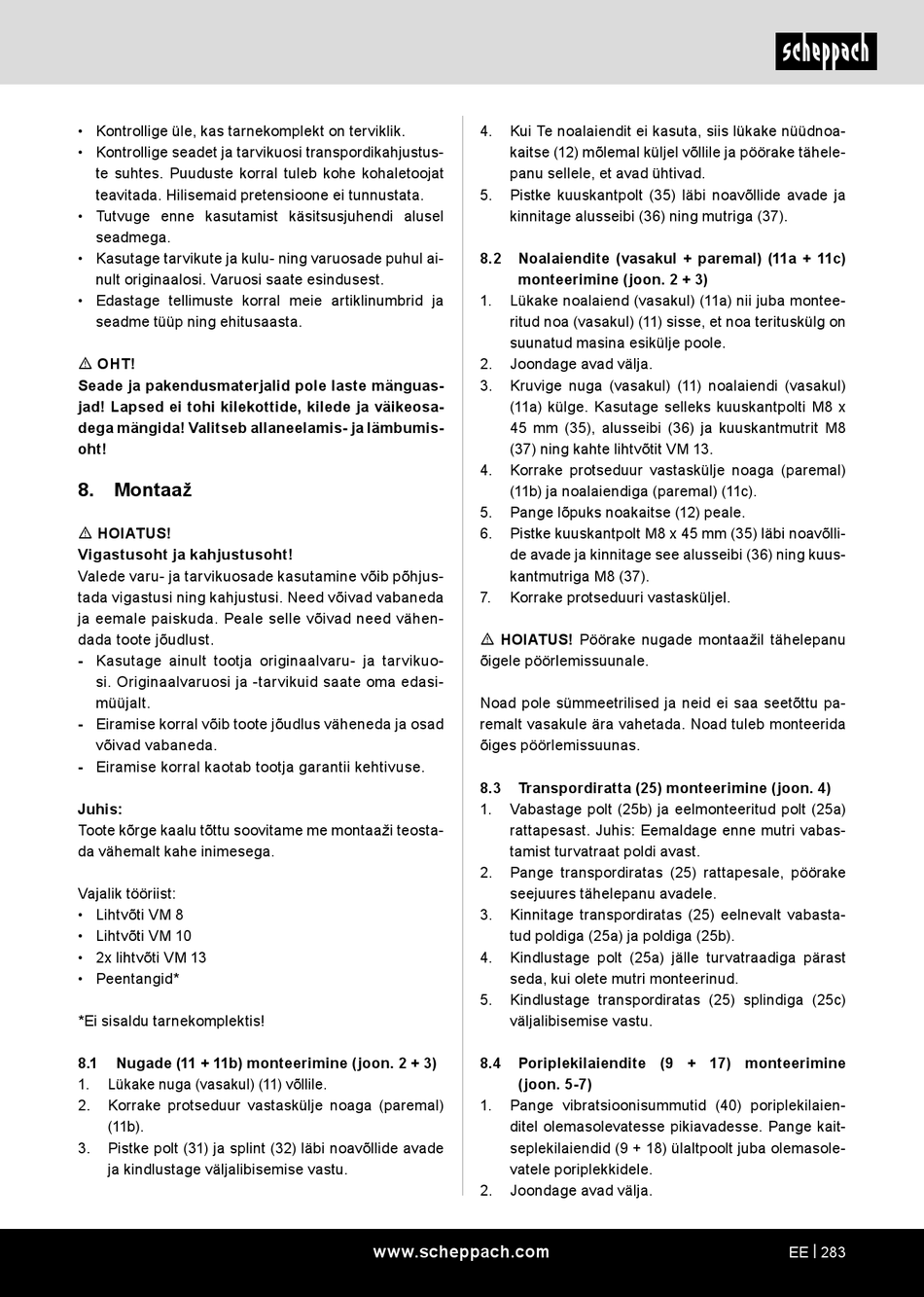

• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustus-
te suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid pretensioone ei tunnustata.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
m OHT!
Seade ja pakendusmaterjalid pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-
dega mängida! Valitseb allaneelamis- ja lämbumis-
oht!
8. Montaaž
m HOIATUS!
Vigastusoht ja kahjustusoht!
Valede varu- ja tarvikuosade kasutamine võib põhjus-
tada vigastusi ning kahjustusi. Need võivad vabaneda
ja eemale paiskuda. Peale selle võivad need vähen-
dada toote jõudlust.
- Kasutage ainult tootja originaalvaru- ja tarvikuo-
si. Originaalvaruosi ja -tarvikuid saate oma edasi-
müüjalt.
- Eiramise korral võib toote jõudlus väheneda ja osad
võivad vabaneda.
- Eiramise korral kaotab tootja garantii kehtivuse.
Juhis:
Toote kõrge kaalu tõttu soovitame me montaaži teosta-
da vähemalt kahe inimesega.
Vajalik tööriist:
• Lihtvõti VM 8
• Lihtvõti VM 10
• 2x lihtvõti VM 13
• Peentangid*
*Ei sisaldu tarnekomplektis!
8.1
Nugade (11 + 11b) monteerimine (joon. 2 + 3)
1.
Lükake nuga (vasakul) (11) võllile.
2.
Korrake protseduur vastaskülje noaga (paremal)
(11b).
3.
Pistke polt (31) ja splint (32) läbi noavõllide avade
ja kindlustage väljalibisemise vastu.
4.
Kui Te noalaiendit ei kasuta, siis lükake nüüdnoa-
kaitse (12) mõlemal küljel võllile ja pöörake tähele-
panu sellele, et avad ühtivad.
5.
Pistke kuuskantpolt (35) läbi noavõllide avade ja
kinnitage alusseibi (36) ning mutriga (37).
8.2
Noalaiendite (vasakul + paremal) (11a + 11c)
monteerimine (joon. 2 + 3)
1.
Lükake noalaiend (vasakul) (11a) nii juba montee-
ritud noa (vasakul) (11) sisse, et noa terituskülg on
suunatud masina esikülje poole.
2.
Joondage avad välja.
3.
Kruvige nuga (vasakul) (11) noalaiendi (vasakul)
(11a) külge. Kasutage selleks kuuskantpolti M8 x
45 mm (35), alusseibi (36) ja kuuskantmutrit M8
(37) ning kahte lihtvõtit VM 13.
4.
Korrake protseduur vastaskülje noaga (paremal)
(11b) ja noalaiendiga (paremal) (11c).
5.
Pange lõpuks noakaitse (12) peale.
6.
Pistke kuuskantpolt M8 x 45 mm (35) läbi noavõlli-
de avade ja kinnitage see alusseibi (36) ning kuus-
kantmutriga M8 (37).
7.
Korrake protseduuri vastasküljel.
m HOIATUS! Pöörake nugade montaažil tähelepanu
õigele pöörlemissuunale.
Noad pole sümmeetrilised ja neid ei saa seetõttu pa-
remalt vasakule ära vahetada. Noad tuleb monteerida
õiges pöörlemissuunas.
8.3
Transpordiratta (25) monteerimine (joon. 4)
1.
Vabastage polt (25b) ja eelmonteeritud polt (25a)
rattapesast. Juhis: Eemaldage enne mutri vabas-
tamist turvatraat poldi avast.
2.
Pange transpordiratas (25) rattapesale, pöörake
seejuures tähelepanu avadele.
3.
Kinnitage transpordiratas (25) eelnevalt vabasta-
tud poldiga (25a) ja poldiga (25b).
4.
Kindlustage polt (25a) jälle turvatraadiga pärast
seda, kui olete mutri monteerinud.
5.
Kindlustage transpordiratas (25) splindiga (25c)
väljalibisemise vastu.
8.4
Poriplekilaiendite (9 + 17) monteerimine
(joon. 5-7)
1.
Pange vibratsioonisummutid (40) poriplekilaien-
ditel olemasolevatesse pikiavadesse. Pange kait-
seplekilaiendid (9 + 18) ülaltpoolt juba olemasole-
vatele poriplekkidele.
2.
Joondage avad välja.
www.scheppach.com
EE | 283
