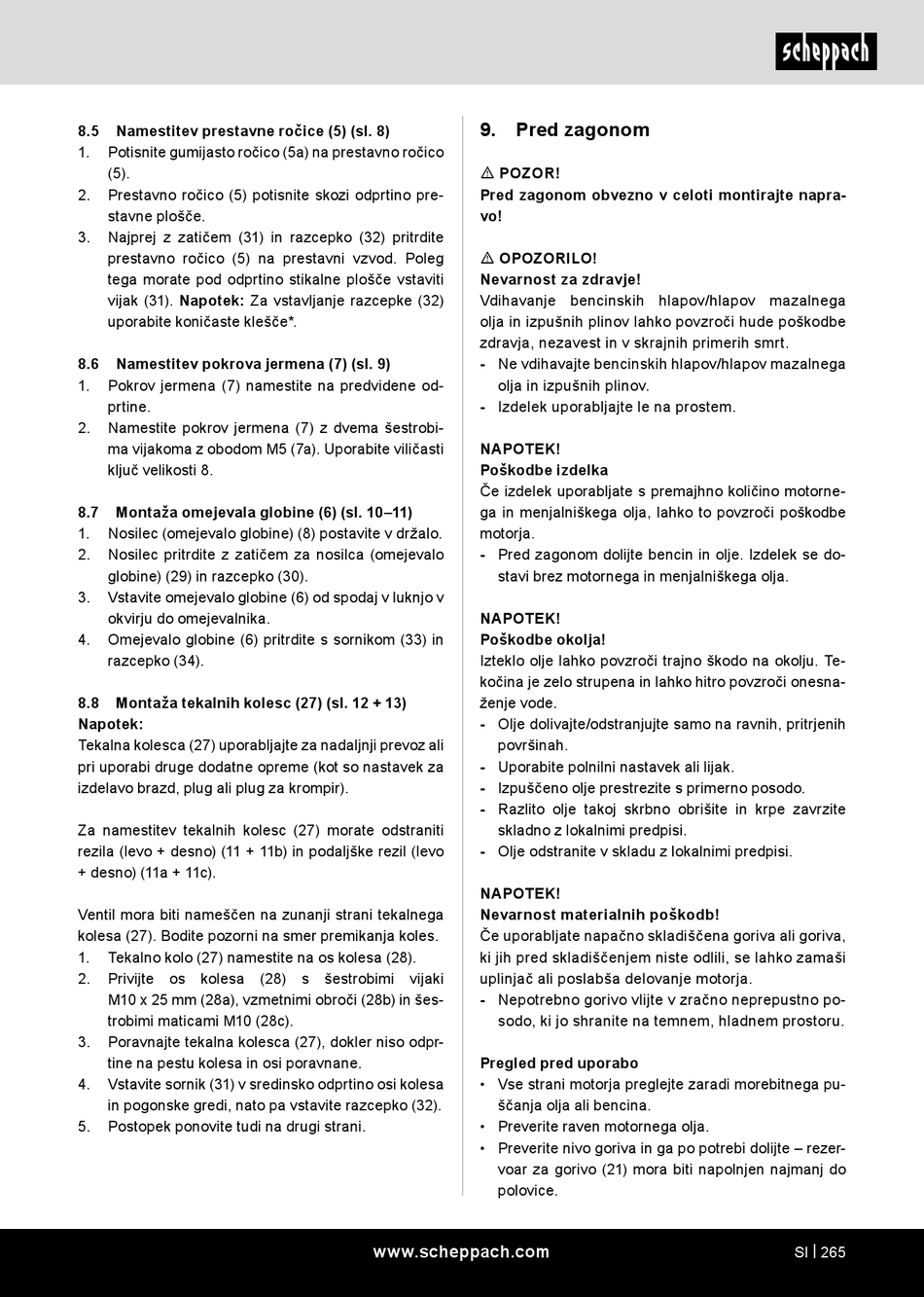

8.5
Namestitev prestavne ročice (5) (sl. 8)
1.
Potisnite gumijasto ročico (5a) na prestavno ročico
(5).
2.
Prestavno ročico (5) potisnite skozi odprtino pre-
stavne plošče.
3.
Najprej z zatičem (31) in razcepko (32) pritrdite
prestavno ročico (5) na prestavni vzvod. Poleg
tega morate pod odprtino stikalne plošče vstaviti
vijak (31). Napotek: Za vstavljanje razcepke (32)
uporabite koničaste klešče*.
8.6
Namestitev pokrova jermena (7) (sl. 9)
1.
Pokrov jermena (7) namestite na predvidene od-
prtine.
2.
Namestite pokrov jermena (7) z dvema šestrobi-
ma vijakoma z obodom M5 (7a). Uporabite viličasti
ključ velikosti 8.
8.7
Montaža omejevala globine (6) (sl. 10–11)
1.
Nosilec (omejevalo globine) (8) postavite v držalo.
2.
Nosilec pritrdite z zatičem za nosilca (omejevalo
globine) (29) in razcepko (30).
3.
Vstavite omejevalo globine (6) od spodaj v luknjo v
okvirju do omejevalnika.
4.
Omejevalo globine (6) pritrdite s sornikom (33) in
razcepko (34).
8.8
Montaža tekalnih kolesc (27) (sl. 12 + 13)
Napotek:
Tekalna kolesca (27) uporabljajte za nadaljnji prevoz ali
pri uporabi druge dodatne opreme (kot so nastavek za
izdelavo brazd, plug ali plug za krompir).
Za namestitev tekalnih kolesc (27) morate odstraniti
rezila (levo + desno) (11 + 11b) in podaljške rezil (levo
+ desno) (11a + 11c).
Ventil mora biti nameščen na zunanji strani tekalnega
kolesa (27). Bodite pozorni na smer premikanja koles.
1.
Tekalno kolo (27) namestite na os kolesa (28).
2.
Privijte os kolesa (28) s šestrobimi vijaki
M10 x 25 mm (28a), vzmetnimi obroči (28b) in šes-
trobimi maticami M10 (28c).
3.
Poravnajte tekalna kolesca (27), dokler niso odpr-
tine na pestu kolesa in osi poravnane.
4.
Vstavite sornik (31) v sredinsko odprtino osi kolesa
in pogonske gredi, nato pa vstavite razcepko (32).
5.
Postopek ponovite tudi na drugi strani.
9.
Pred zagonom
m POZOR!
Pred zagonom obvezno v celoti montirajte napra-
vo!
m OPOZORILO!
Nevarnost za zdravje!
Vdihavanje bencinskih hlapov/hlapov mazalnega
olja in izpušnih plinov lahko povzroči hude poškodbe
zdravja, nezavest in v skrajnih primerih smrt.
- Ne vdihavajte bencinskih hlapov/hlapov mazalnega
olja in izpušnih plinov.
- Izdelek uporabljajte le na prostem.
NAPOTEK!
Poškodbe izdelka
Če izdelek uporabljate s premajhno količino motorne-
ga in menjalniškega olja, lahko to povzroči poškodbe
motorja.
- Pred zagonom dolijte bencin in olje. Izdelek se do-
stavi brez motornega in menjalniškega olja.
NAPOTEK!
Poškodbe okolja!
Izteklo olje lahko povzroči trajno škodo na okolju. Te-
kočina je zelo strupena in lahko hitro povzroči onesna-
ženje vode.
- Olje dolivajte/odstranjujte samo na ravnih, pritrjenih
površinah.
- Uporabite polnilni nastavek ali lijak.
- Izpuščeno olje prestrezite s primerno posodo.
- Razlito olje takoj skrbno obrišite in krpe zavrzite
skladno z lokalnimi predpisi.
- Olje odstranite v skladu z lokalnimi predpisi.
NAPOTEK!
Nevarnost materialnih poškodb!
Če uporabljate napačno skladiščena goriva ali goriva,
ki jih pred skladiščenjem niste odlili, se lahko zamaši
uplinjač ali poslabša delovanje motorja.
- Nepotrebno gorivo vlijte v zračno neprepustno po-
sodo, ki jo shranite na temnem, hladnem prostoru.
Pregled pred uporabo
• Vse strani motorja preglejte zaradi morebitnega pu-
ščanja olja ali bencina.
• Preverite raven motornega olja.
• Preverite nivo goriva in ga po potrebi dolijte – rezer-
voar za gorivo (21) mora biti napolnjen najmanj do
polovice.
www.scheppach.com
SI | 265
