Grundlagen der Positionierung
4.2

Komponenten der Lageregelung

Die Lageregelung der IP 266 erlaubt ein zielgenaues Positionieren des Antriebs.
Die folgenden Komponenten werden fÂr eine Lageregelung ben'tigt:
Netz
Drehzahlregler
mit Stromrichter
TG M
Leistungsteil

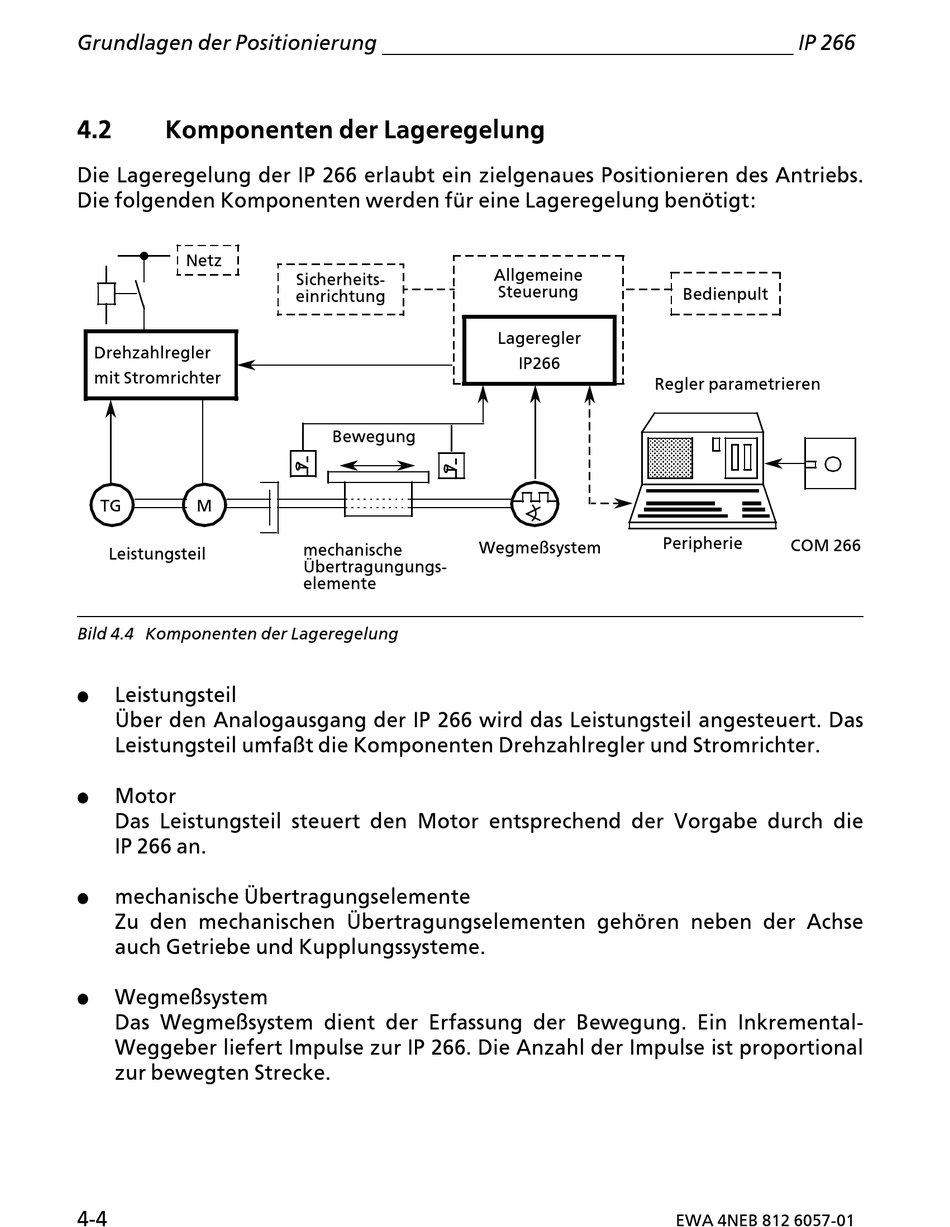

Bild 4.4 Komponenten der Lageregelung
f Leistungsteil
eber den Analogausgang der IP 266 wird das Leistungsteil angesteuert. Das
Leistungsteil umfa˚t die Komponenten Drehzahlregler und Stromrichter.
f Motor
Das Leistungsteil steuert den Motor entsprechend der Vorgabe durch die
IP!266 an.
mechanische ebertragungselemente
f
Zu den mechanischen ebertragungselementen geh'ren neben der Achse
auch Getriebe und Kupplungssysteme.
Wegme˚system
f
Das Wegme˚system dient der Erfassung der Bewegung. Ein Inkremental>
Weggeber liefert Impulse zur IP 266. Die Anzahl der Impulse ist proportional
zur bewegten Strecke.
4>4
Sicherheits>
einrichtung
Bewegung
mechanische
ebertragungungs>
elemente
Allgemeine
Steuerung
Lageregler
IP266
Regler parametrieren
Wegme˚system
IP 266
Bedienpult
Peripherie
COM 266
EWA 4NEB 812 6057>01
