IP 266

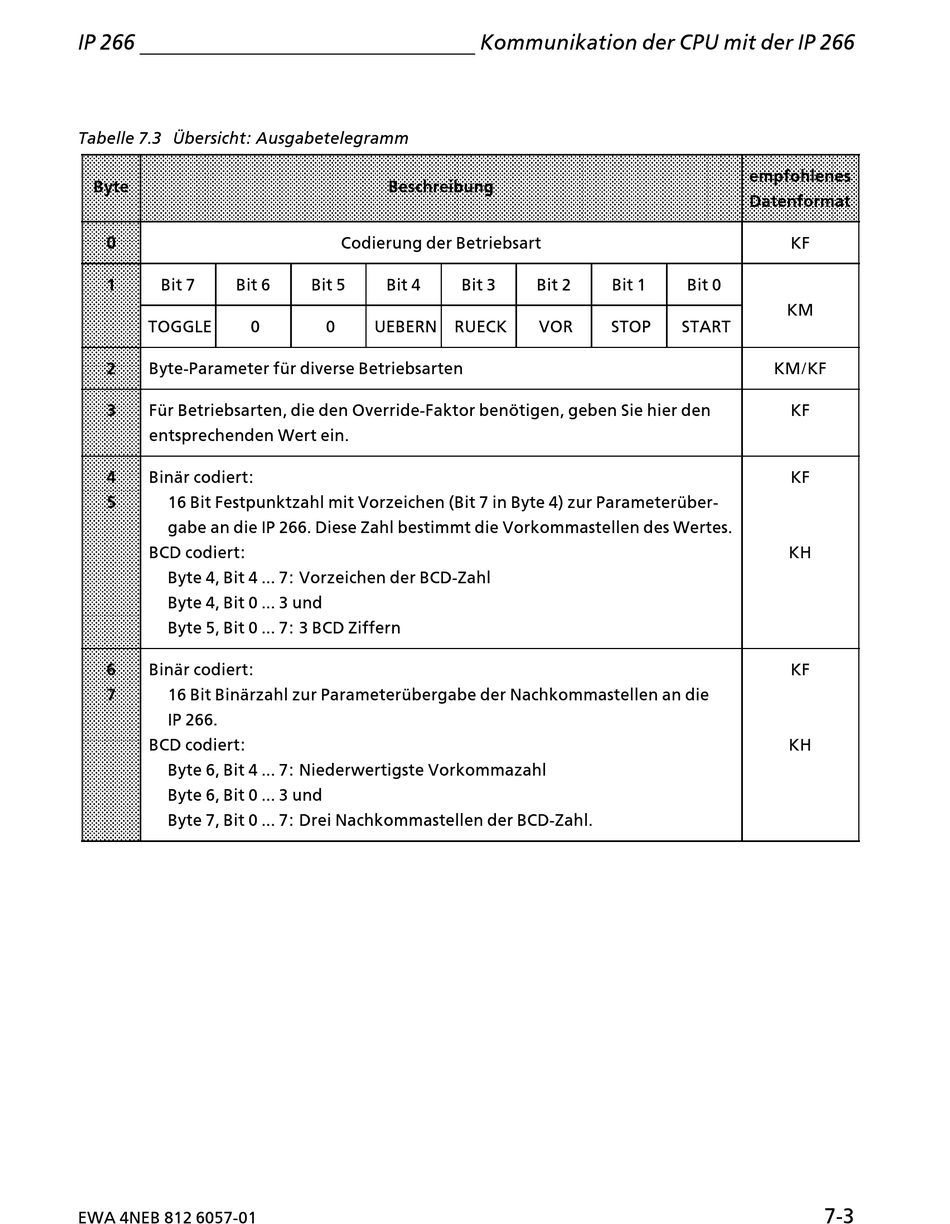

Tabelle 7.3 ebersicht: Ausgabetelegramm
Byte
0
1 Bit 7 Bit 6
TOGGLE 0
2 Byte>Parameter fÂr diverse Betriebsarten
3 FÂr Betriebsarten, die den Override>Faktor ben'tigen, geben Sie hier den
entsprechenden Wert ein.
4 Binßr codiert:
5 16 Bit Festpunktzahl mit Vorzeichen (Bit 7 in Byte 4) zur ParameterÂber>
gabe an die IP 266. Diese Zahl bestimmt die Vorkommastellen des Wertes.
BCD codiert:
Byte 4, Bit 4 ... 7: Vorzeichen der BCD>Zahl
Byte 4, Bit 0 ... 3 und
Byte 5, Bit 0 ... 7: 3 BCD Ziffern
6 Binßr codiert:
7 16 Bit Binßrzahl zur ParameterÂbergabe der Nachkommastellen an die
IP!266.
BCD codiert:
Byte 6, Bit 4 ... 7: Niederwertigste Vorkommazahl
Byte 6, Bit 0 ... 3 und
Byte 7, Bit 0 ... 7: Drei Nachkommastellen der BCD>Zahl.
EWA 4NEB 812 6057>01
Kommunikation der CPU mit der IP 266
Beschreibung
Codierung der Betriebsart
Bit 5 Bit 4 Bit 3
0 UEBERN RUECK
Bit 2 Bit 1 Bit 0
VOR STOP START
empfohlenes
Datenformat
KF
KM
KM/KF
KF
KF
KH
KF
KH
7>3
