Kommunikation der CPU mit der IP 266

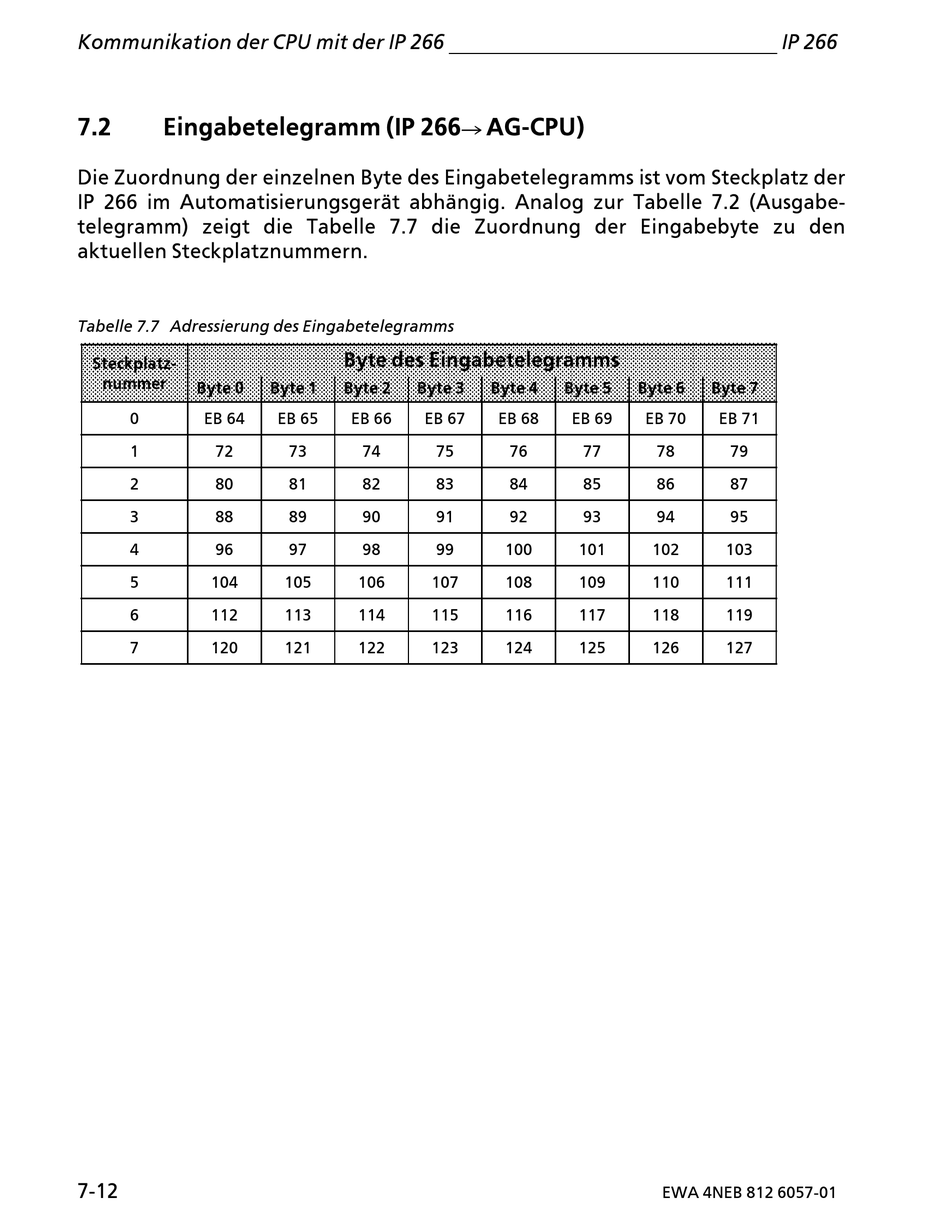

7.2 Eingabetelegramm (IP 266
Die Zuordnung der einzelnen Byte des Eingabetelegramms ist vom Steckplatz der
IP 266 im Automatisierungsgerßt abhßngig. Analog zur Tabelle 7.2 (Ausgabe>
telegramm) zeigt die Tabelle 7.7 die Zuordnung der Eingabebyte zu den
aktuellen Steckplatznummern.
Tabelle 7.7 Adressierung des Eingabetelegramms
Steckplatz>
nummer
Byte 0
0 EB 64
1 72
2 80
3 88
4 96
5 104
6 112
7 120
7>12
Byte des Eingabetelegramms
Byte 1 Byte 2 Byte 3
EB 65 EB 66 EB 67
73 74 75
81 82 83
89 90 91
97 98 99
105 106 107
113 114 115
121 122 123
AG>CPU)
Æ
Byte 4 Byte 5
EB 68 EB 69
76 77
84 85
92 93
100 101
108 109
116 117
124 125
IP 266
Byte 6 Byte 7
EB 70 EB 71
78 79
86 87
94 95
102 103
110 111
118 119
126 127
EWA 4NEB 812 6057>01
