Inbetriebnahme
Wenn Sie innerhalb des Verfahrbereichs das eberfahren eines Endschalters
simulieren wollen, beachten Sie bitte auch das folgende Bild:
N H
A A
N /N : Not>Endschalter Anfang/Ende (Leistungsteil)
A E
H /H : Hardware>Endschalter Anfang/Ende
A E

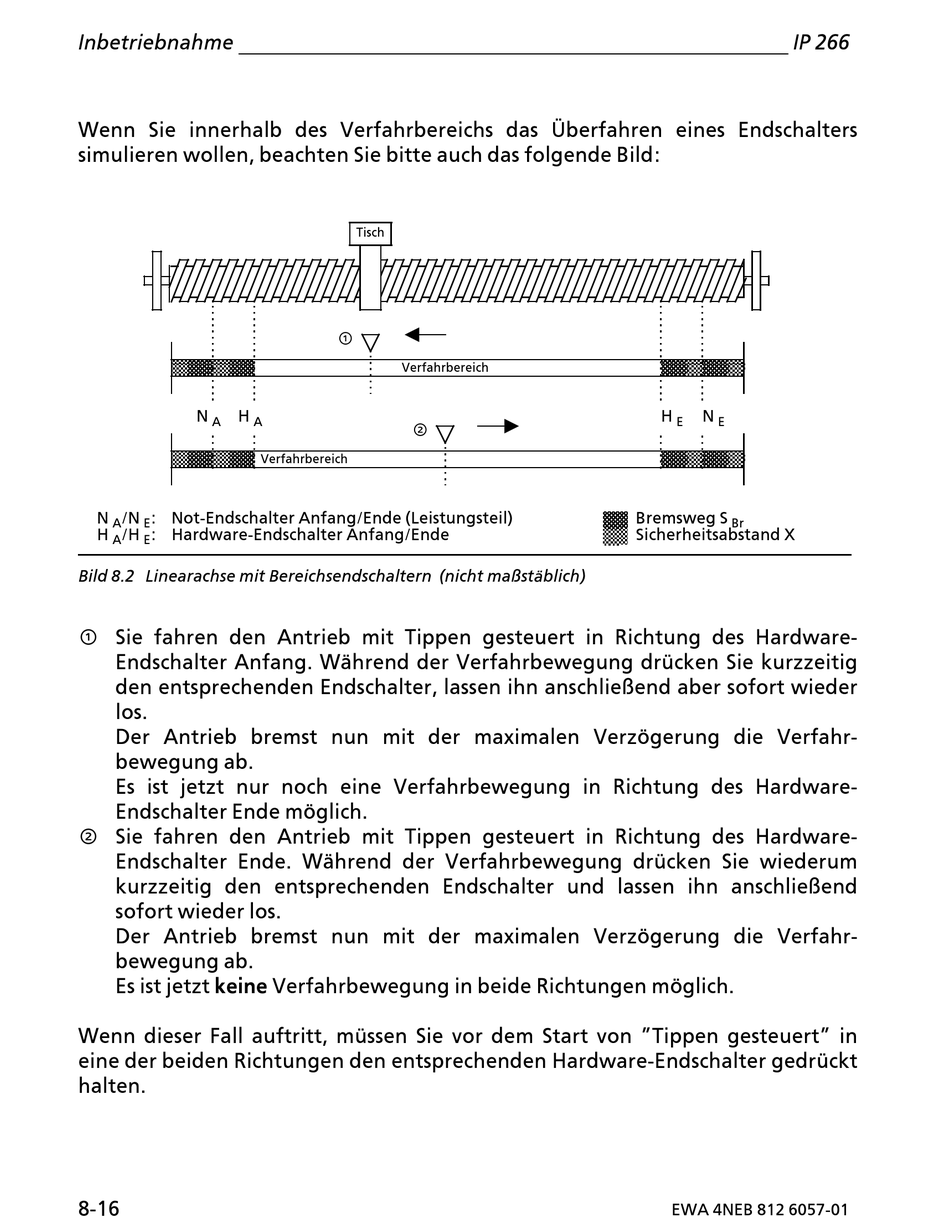

Bild 8.2 Linearachse mit Bereichsendschaltern (nicht ma˚stßblich)
— Sie fahren den Antrieb mit Tippen gesteuert in Richtung des Hardware>
Endschalter Anfang. Wßhrend der Verfahrbewegung drÂcken Sie kurzzeitig
den entsprechenden Endschalter, lassen ihn anschlie˚end aber sofort wieder
los.
Der Antrieb bremst nun mit der maximalen Verz'gerung die Verfahr>
bewegung ab.
Es ist jetzt nur noch eine Verfahrbewegung in Richtung des Hardware>
Endschalter Ende m'glich.
" Sie fahren den Antrieb mit Tippen gesteuert in Richtung des Hardware>
Endschalter Ende. Wßhrend der Verfahrbewegung drÂcken Sie wiederum
kurzzeitig den entsprechenden Endschalter und lassen ihn anschlie˚end
sofort wieder los.
Der Antrieb bremst nun mit der maximalen Verz'gerung die Verfahr>
bewegung ab.
Es ist jetzt keine Verfahrbewegung in beide Richtungen m'glich.
Wenn dieser Fall auftritt, mÂssen Sie vor dem Start von ∫Tippen gesteuert∫ in
eine der beiden Richtungen den entsprechenden Hardware>Endschalter gedrÂckt
halten.
