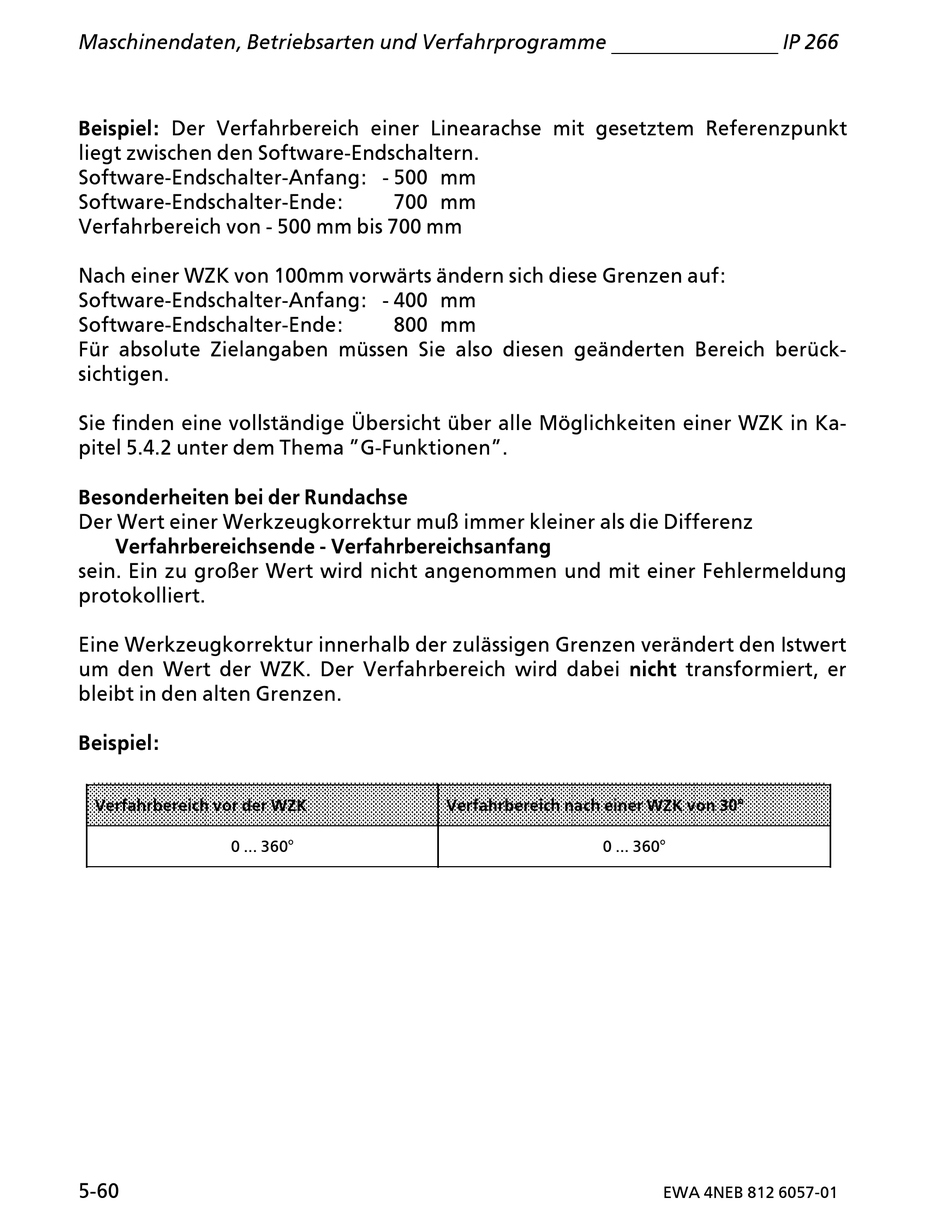

Maschinendaten, Betriebsarten und Verfahrprogramme
Beispiel: Der Verfahrbereich einer Linearachse mit gesetztem Referenzpunkt
liegt zwischen den Software>Endschaltern.
Software>Endschalter>Anfang: > 500 mm
Software>Endschalter>Ende:
Verfahrbereich von > 500 mm bis 700 mm
Nach einer WZK von 100mm vorwßrts ßndern sich diese Grenzen auf:
Software>Endschalter>Anfang: > 400 mm
Software>Endschalter>Ende:
FÂr absolute Zielangaben mÂssen Sie also diesen geßnderten Bereich berÂck>
sichtigen.
Sie finden eine vollstßndige ebersicht Âber alle M'glichkeiten einer WZK in Ka>
pitel 5.4.2 unter dem Thema ∫G>Funktionen∫.
Besonderheiten bei der Rundachse
Der Wert einer Werkzeugkorrektur mu˚ immer kleiner als die Differenz
Verfahrbereichsende > Verfahrbereichsanfang
sein. Ein zu gro˚er Wert wird nicht angenommen und mit einer Fehlermeldung
protokolliert.
Eine Werkzeugkorrektur innerhalb der zulßssigen Grenzen verßndert den Istwert
um den Wert der WZK. Der Verfahrbereich wird dabei nicht transformiert, er
bleibt in den alten Grenzen.
Beispiel:
Verfahrbereich vor der WZK
0 ... 360∞
5>60
700 mm
800 mm
Verfahrbereich nach einer WZK von 30∞
0 ... 360∞
