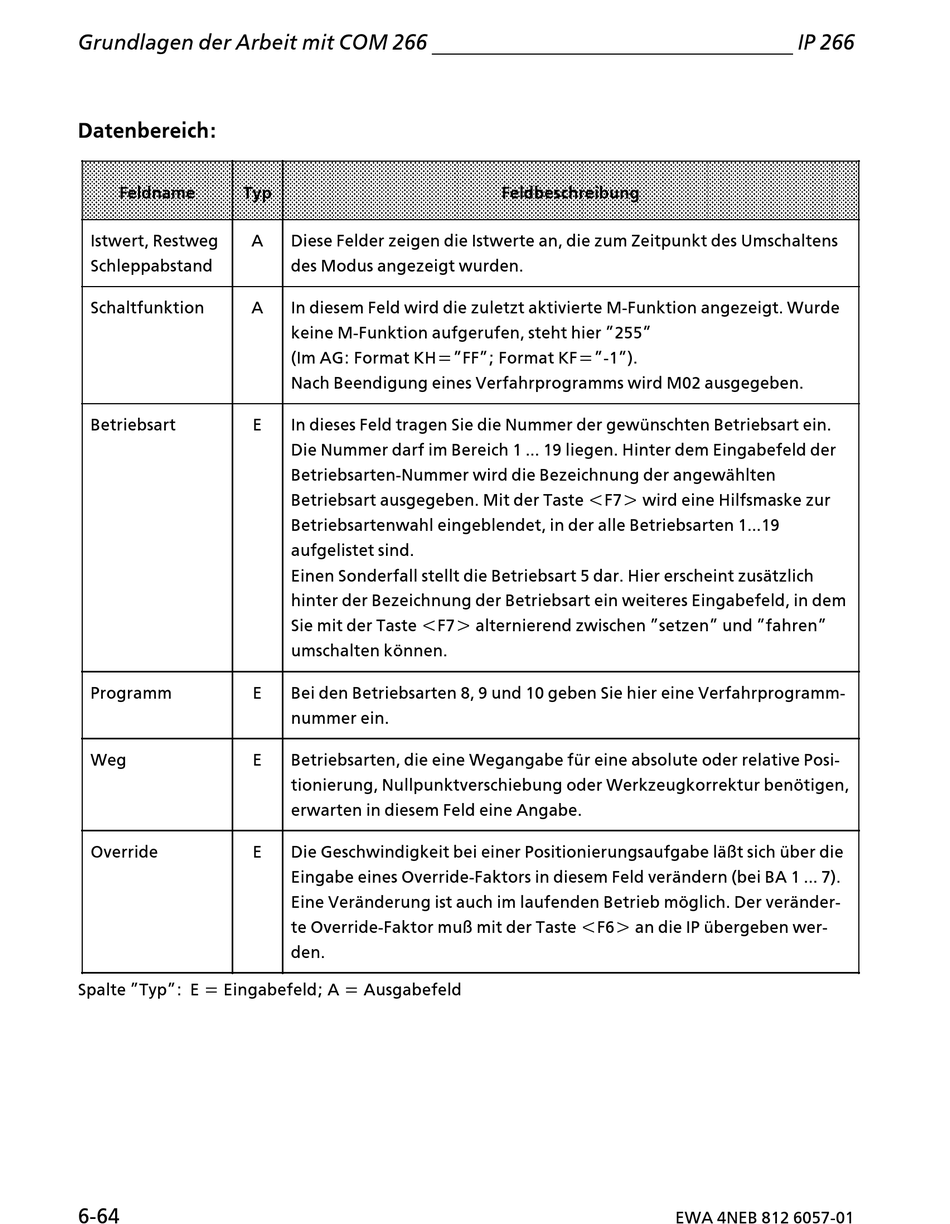

Siemens SIMATIC S5 IP 266 Handbuch Seite 230

Grundlagen der Arbeit mit COM 266
Datenbereich:
Feldname Typ
Istwert, Restweg A
Schleppabstand
Schaltfunktion A
Betriebsart E
Programm E
Weg E
Override E
Spalte ∫Typ∫: E = Eingabefeld; A = Ausgabefeld
6>64
Diese Felder zeigen die Istwerte an, die zum Zeitpunkt des Umschaltens
des Modus angezeigt wurden.
In diesem Feld wird die zuletzt aktivierte M>Funktion angezeigt. Wurde
keine M>Funktion aufgerufen, steht hier ∫255∫
(Im AG: Format KH=∫FF∫; Format KF=∫>1∫).
Nach Beendigung eines Verfahrprogramms wird M02 ausgegeben.
In dieses Feld tragen Sie die Nummer der gewÂnschten Betriebsart ein.
Die Nummer darf im Bereich 1 ... 19 liegen. Hinter dem Eingabefeld der
Betriebsarten>Nummer wird die Bezeichnung der angewßhlten
Betriebsart ausgegeben. Mit der Taste <F7> wird eine Hilfsmaske zur
Betriebsartenwahl eingeblendet, in der alle Betriebsarten 1...19
aufgelistet sind.
Einen Sonderfall stellt die Betriebsart 5 dar. Hier erscheint zusßtzlich
hinter der Bezeichnung der Betriebsart ein weiteres Eingabefeld, in dem
Sie mit der Taste <F7> alternierend zwischen ∫setzen∫ und ∫fahren∫
umschalten k'nnen.
Bei den Betriebsarten 8, 9 und 10 geben Sie hier eine Verfahrprogramm>
nummer ein.
Betriebsarten, die eine Wegangabe fÂr eine absolute oder relative Posi>
tionierung, Nullpunktverschiebung oder Werkzeugkorrektur ben'tigen,
erwarten in diesem Feld eine Angabe.
Die Geschwindigkeit bei einer Positionierungsaufgabe lß˚t sich Âber die
Eingabe eines Override>Faktors in diesem Feld verßndern (bei BA 1 ... 7).
Eine Verßnderung ist auch im laufenden Betrieb m'glich. Der verßnder>
te Override>Faktor mu˚ mit der Taste <F6> an die IP Âbergeben wer>
den.
Feldbeschreibung
EWA 4NEB 812 6057>01
IP 266
