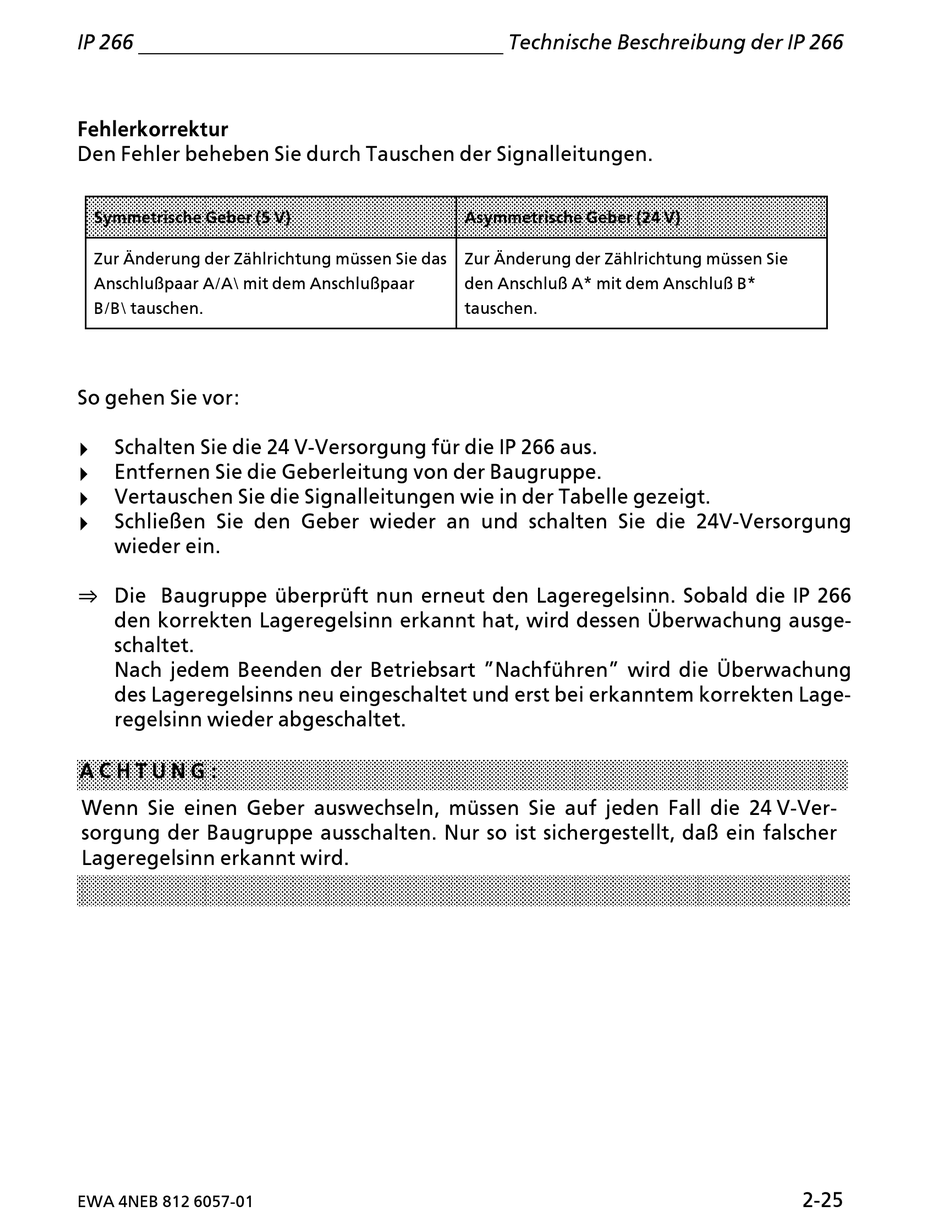

Siemens SIMATIC S5 IP 266 Handbuch Seite 46

IP 266
Fehlerkorrektur
Den Fehler beheben Sie durch Tauschen der Signalleitungen.
Symmetrische Geber (5 V)
Zur 'nderung der Zßhlrichtung mÂssen Sie das
Anschlu˚paar A/A\ mit dem Anschlu˚paar
B/B\ tauschen.
So gehen Sie vor:
Schalten Sie die 24 V>Versorgung fÂr die IP 266 aus.
∏
∏ Entfernen Sie die Geberleitung von der Baugruppe.
∏ Vertauschen Sie die Signalleitungen wie in der Tabelle gezeigt.
∏ Schlie˚en Sie den Geber wieder an und schalten Sie die 24V>Versorgung
wieder ein.
O Die Baugruppe ÂberprÂft nun erneut den Lageregelsinn. Sobald die IP 266
den korrekten Lageregelsinn erkannt hat, wird dessen eberwachung ausge>
schaltet.
Nach jedem Beenden der Betriebsart ∫NachfÂhren∫ wird die eberwachung
des Lageregelsinns neu eingeschaltet und erst bei erkanntem korrekten Lage>
regelsinn wieder abgeschaltet.
A C H T U N G :
Wenn Sie einen Geber auswechseln, mÂssen Sie auf jeden Fall die 24!V>Ver>
sorgung der Baugruppe ausschalten. Nur so ist sichergestellt, da˚ ein falscher
Lageregelsinn erkannt wird.
EWA 4NEB 812 6057>01
Technische Beschreibung der IP 266
Asymmetrische Geber (24 V)
Zur 'nderung der Zßhlrichtung mÂssen Sie
den Anschlu˚ A* mit dem Anschlu˚ B*
tauschen.
2>25
