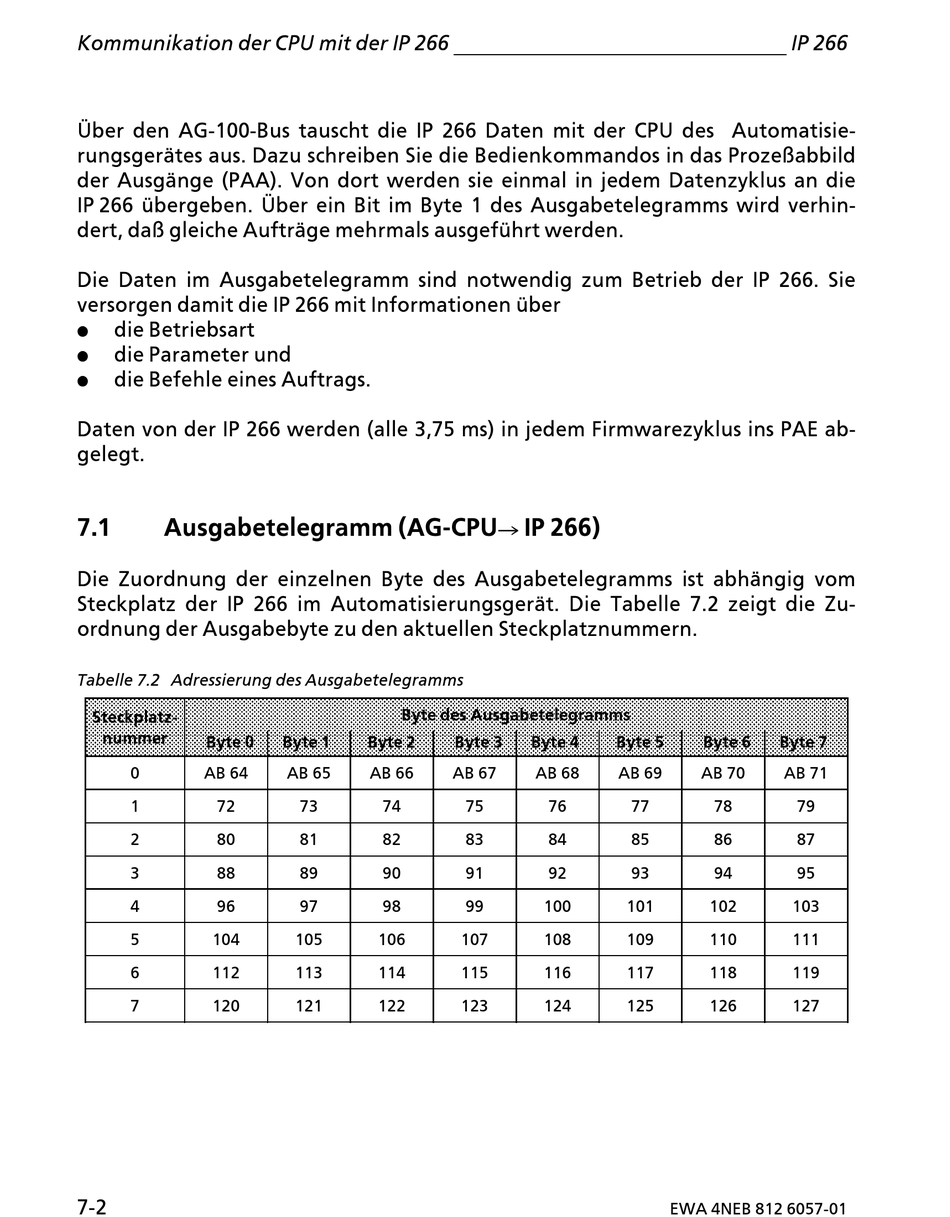

Kommunikation der CPU mit der IP 266
eber den AG>100>Bus tauscht die IP 266 Daten mit der CPU des Automatisie>
rungsgerßtes aus. Dazu schreiben Sie die Bedienkommandos in das Proze˚abbild
der Ausgßnge (PAA). Von dort werden sie einmal in jedem Datenzyklus an die
IP!266 Âbergeben. eber ein Bit im Byte 1 des Ausgabetelegramms wird verhin>
dert, da˚ gleiche Auftrßge mehrmals ausgefÂhrt werden.
Die Daten im Ausgabetelegramm sind notwendig zum Betrieb der IP 266. Sie
versorgen damit die IP 266 mit Informationen Âber
f die Betriebsart
f die Parameter und
die Befehle eines Auftrags.
f
Daten von der IP 266 werden (alle 3,75 ms) in jedem Firmwarezyklus ins PAE ab>
gelegt.
7.1 Ausgabetelegramm (AG>CPU
Die Zuordnung der einzelnen Byte des Ausgabetelegramms ist abhßngig vom
Steckplatz der IP 266 im Automatisierungsgerßt. Die Tabelle 7.2 zeigt die Zu>
ordnung der Ausgabebyte zu den aktuellen Steckplatznummern.
Tabelle 7.2 Adressierung des Ausgabetelegramms
Steckplatz>
nummer
Byte 0
0 AB 64
1 72
2 80
3 88
4 96
5 104
6 112
7 120
7>2
Byte des Ausgabetelegramms
Byte 1 Byte 2 Byte 3
AB 65 AB 66 AB 67
73 74
81 82
89 90
97 98
105 106 107
113 114 115
121 122 123
IP 266)
Æ
Byte 4 Byte 5
AB 68 AB 69
75 76 77
83 84 85
91 92 93
99 100 101
108 109
116 117
124 125
IP 266
Byte 6 Byte 7
AB 70 AB 71
78 79
86 87
94 95
102 103
110 111
118 119
126 127
EWA 4NEB 812 6057>01
