Aufbaurichtlinien

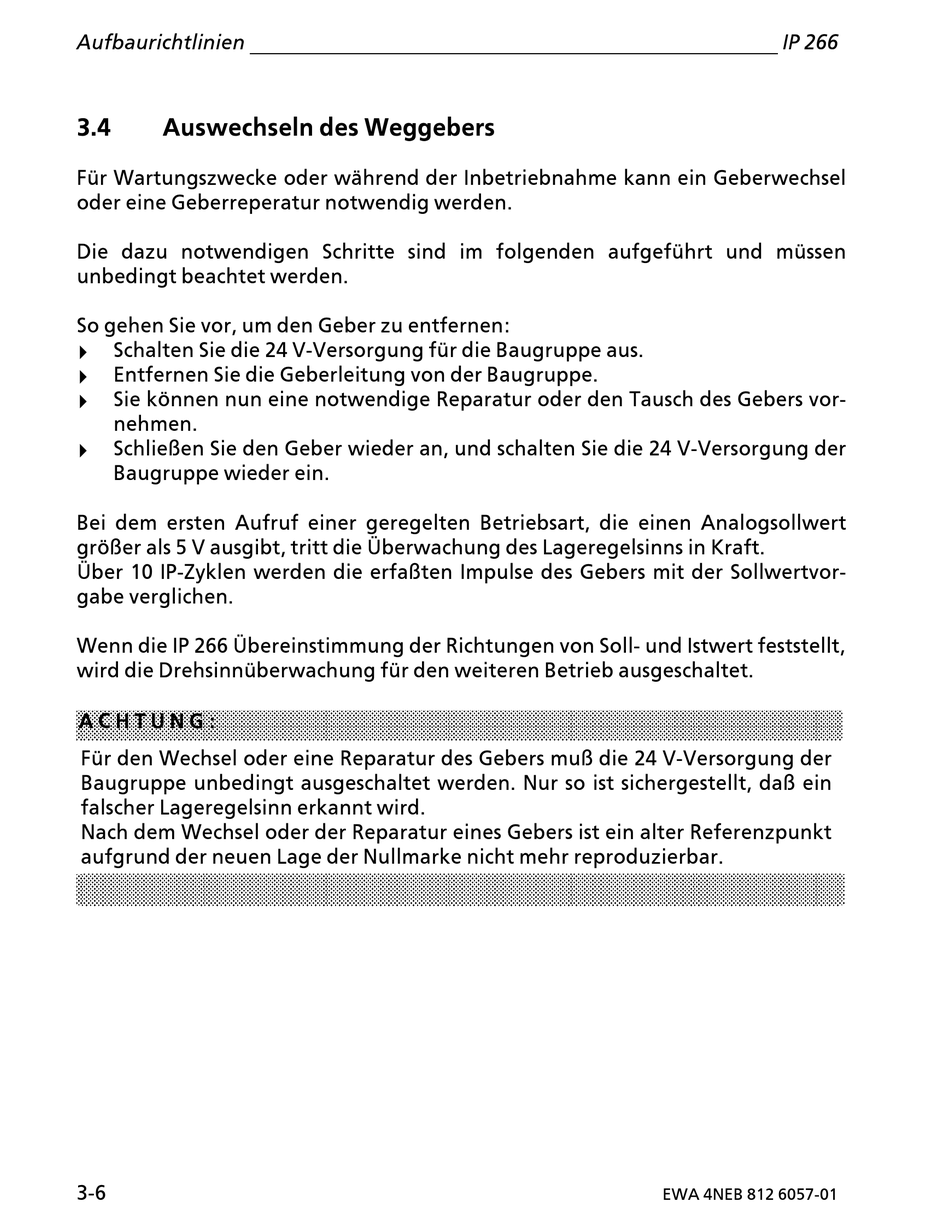

3.4 Auswechseln des Weggebers
FÂr Wartungszwecke oder wßhrend der Inbetriebnahme kann ein Geberwechsel
oder eine Geberreperatur notwendig werden.
Die dazu notwendigen Schritte sind im folgenden aufgefÂhrt und mÂssen
unbedingt beachtet werden.
So gehen Sie vor, um den Geber zu entfernen:
∏ Schalten Sie die 24 V>Versorgung fÂr die Baugruppe aus.
∏ Entfernen Sie die Geberleitung von der Baugruppe.
Sie k'nnen nun eine notwendige Reparatur oder den Tausch des Gebers vor>
∏
nehmen.
∏ Schlie˚en Sie den Geber wieder an, und schalten Sie die 24 V>Versorgung der
Baugruppe wieder ein.
Bei dem ersten Aufruf einer geregelten Betriebsart, die einen Analogsollwert
gr'˚er als 5 V ausgibt, tritt die eberwachung des Lageregelsinns in Kraft.
eber 10 IP>Zyklen werden die erfa˚ten Impulse des Gebers mit der Sollwertvor>
gabe verglichen.
Wenn die IP 266 ebereinstimmung der Richtungen von Soll> und Istwert feststellt,
wird die DrehsinnÂberwachung fÂr den weiteren Betrieb ausgeschaltet.
A C H T U N G :
FÂr den Wechsel oder eine Reparatur des Gebers mu˚ die 24 V>Versorgung der
Baugruppe unbedingt ausgeschaltet werden. Nur so ist sichergestellt, da˚ ein
falscher Lageregelsinn erkannt wird.
Nach dem Wechsel oder der Reparatur eines Gebers ist ein alter Referenzpunkt
aufgrund der neuen Lage der Nullmarke nicht mehr reproduzierbar.
