FÂr die Schirmbehandlung der Anschlu˚kabel gilt folgendes:
f Die Kabelschirme sind im Schrank in der Nßhe der KabeleinfÂhrung auf eine
Schirmschiene aufzulegen.
f Geflechtschirme sind m'glichst gro˚flßchig an der Schirmschiene zu befesti>
gen (z.B mit metallischen Kabelschellen, die den Schirm umfassen).
Bei Kabeln mit Folienschirm ist der mitgefÂhrte Schirmbeidraht auf m'glichst
f
kurzem Weg (kÂrzer 3cm) mit der Schirmschiene zu verbinden.
f Die Schirmung ist von der Schirmschiene bis zur Baugruppe weiterzuleiten.
f Die Schirmschiene mu˚ gut leitend mit dem Tragholm, dem Gehßuseschrank
sowie dem zentralen Erdungspunkt im Schrank verbunden sein.
Schaltschrank
Schirmschiene

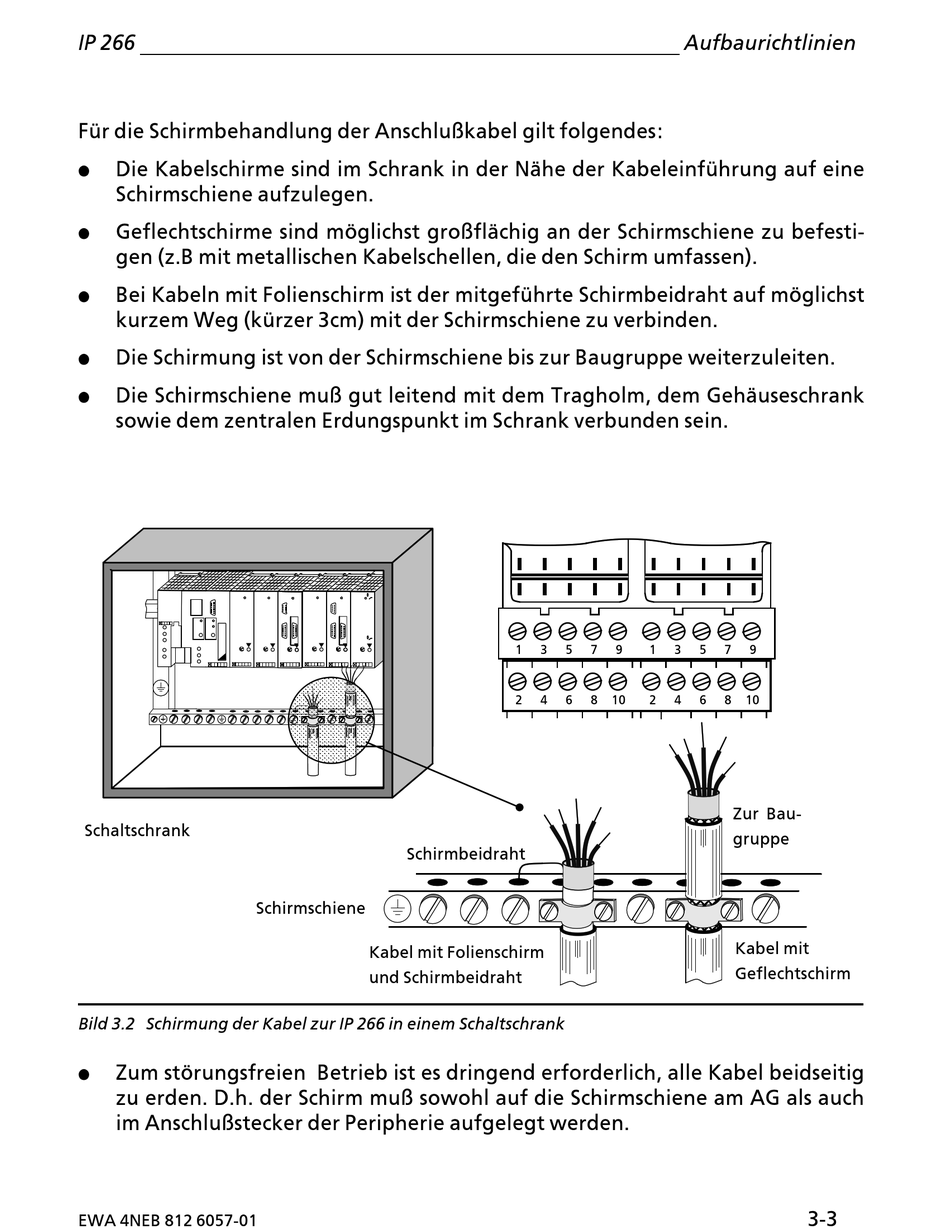

Bild 3.2 Schirmung der Kabel zur IP 266 in einem Schaltschrank
f Zum st'rungsfreien Betrieb ist es dringend erforderlich, alle Kabel beidseitig
zu erden. D.h. der Schirm mu˚ sowohl auf die Schirmschiene am AG als auch
im Anschlu˚stecker der Peripherie aufgelegt werden.
EWA 4NEB 812 6057>01
1 3
2 4
Schirmbeidraht
Kabel mit Folienschirm
und Schirmbeidraht
Aufbaurichtlinien
5 7 9 1 3 5 7
6 8 10 2 4 6 8
Zur Bau>
gruppe
Kabel mit
Geflechtschirm
9
10
