STEP 5>Programmierung

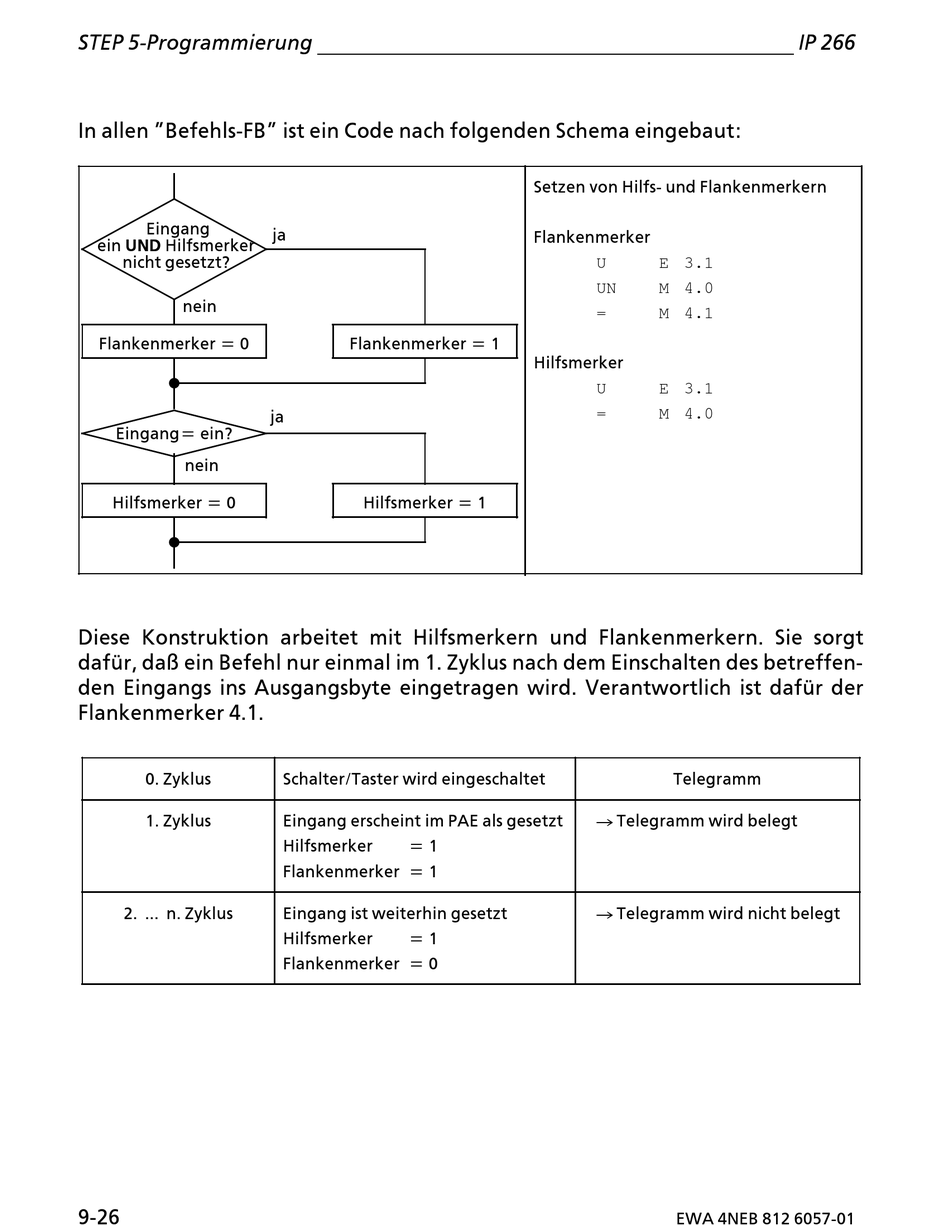

In allen ∫Befehls>FB∫ ist ein Code nach folgenden Schema eingebaut:
Eingang
ein UND Hilfsmerker
nicht gesetzt?
nein
Flankenmerker = 0
Eingang= ein?
nein
Hilfsmerker = 0
Diese Konstruktion arbeitet mit Hilfsmerkern und Flankenmerkern. Sie sorgt
dafÂr, da˚ ein Befehl nur einmal im 1. Zyklus nach dem Einschalten des betreffen>
den Eingangs ins Ausgangsbyte eingetragen wird. Verantwortlich ist dafÂr der
Flankenmerker 4.1.
0. Zyklus
1. Zyklus
2. ... n. Zyklus
9>26
ja
Flankenmerker = 1
ja
Hilfsmerker = 1
Schalter/Taster wird eingeschaltet
Eingang erscheint im PAE als gesetzt
Hilfsmerker = 1
Flankenmerker = 1
Eingang ist weiterhin gesetzt
Hilfsmerker = 1
Flankenmerker = 0
Setzen von Hilfs> und Flankenmerkern
Flankenmerker
U E 3.1
UN M 4.0
= M 4.1
Hilfsmerker
U E 3.1
= M 4.0
Telegramm
Æ Telegramm wird belegt
Æ Telegramm wird nicht belegt
EWA 4NEB 812 6057>01
IP 266
