8.1.5 Programmiergerßt
Auf der Baugruppe finden Sie zwei 15polige D>Sub>Schnittstellen. Das PG mu˚ an
die rechte Schnittstelle angeschlossen werden.
FAULT
ANALOG
OUT
E
N
C
P
O
G
D
E
R
6
POSITIONING CONT.
MODUL IP 266
6ES5 266>8MA11
1 2 3 4 5 6

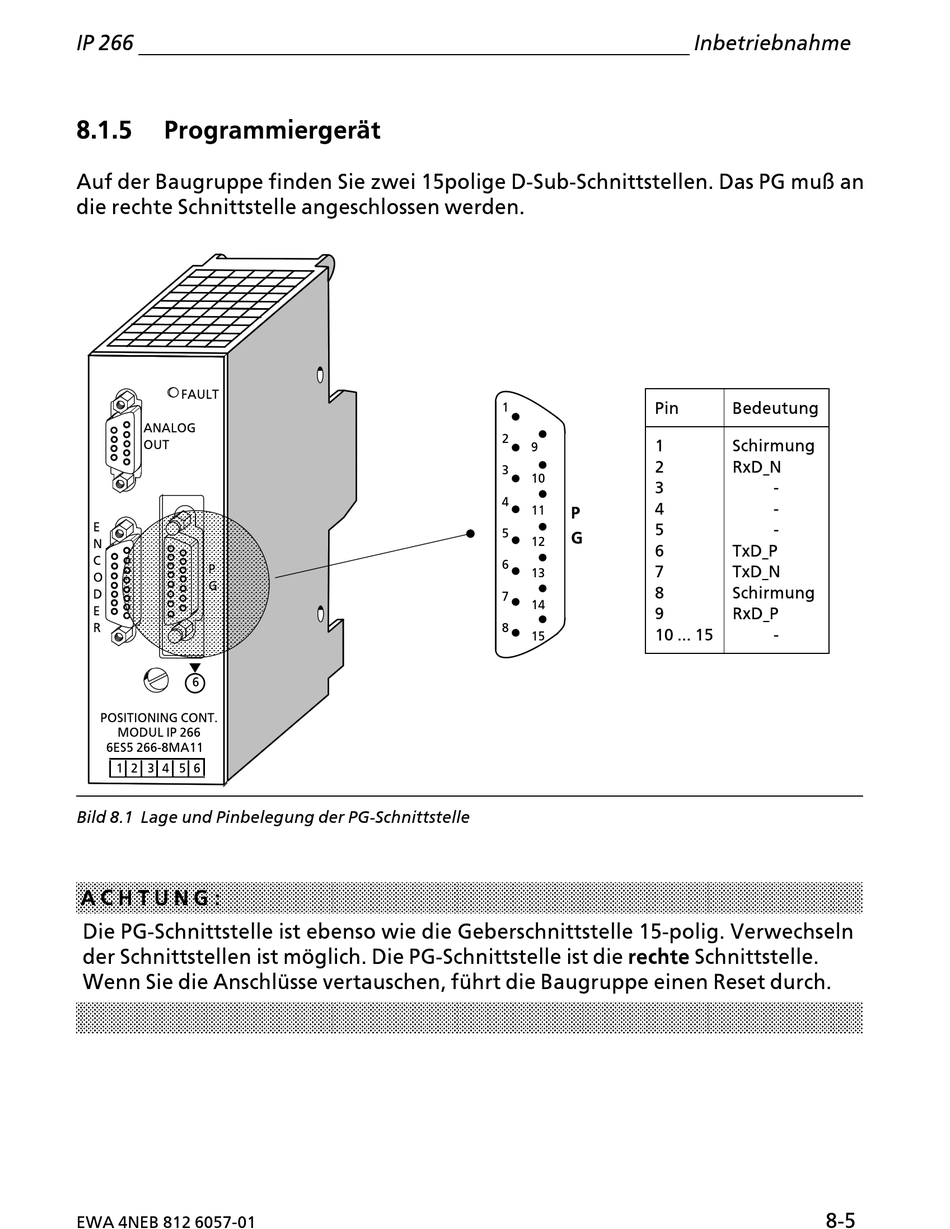

Bild 8.1 Lage und Pinbelegung der PG>Schnittstelle
A C H T U N G :
Die PG>Schnittstelle ist ebenso wie die Geberschnittstelle 15>polig. Verwechseln
der Schnittstellen ist m'glich. Die PG>Schnittstelle ist die rechte Schnittstelle.
Wenn Sie die AnschlÂsse vertauschen, fÂhrt die Baugruppe einen Reset durch.
