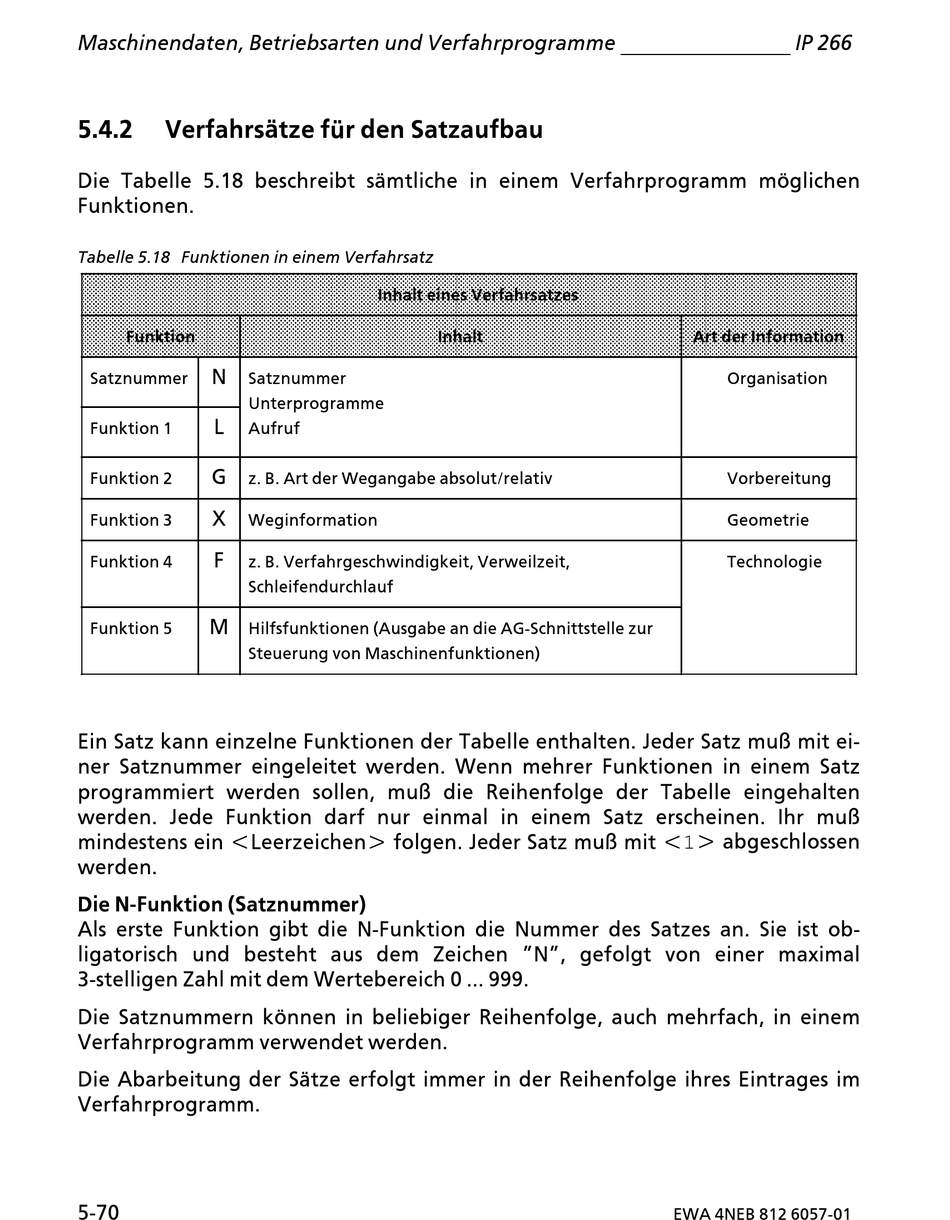

Siemens SIMATIC S5 IP 266 Handbuch Seite 141

Maschinendaten, Betriebsarten und Verfahrprogramme
5.4.2 Verfahrsßtze fÂr den Satzaufbau
Die Tabelle 5.18 beschreibt sßmtliche in einem Verfahrprogramm m'glichen
Funktionen.
Tabelle 5.18 Funktionen in einem Verfahrsatz
Funktion
N
Satznummer Satznummer
Unterprogramme
L
Funktion 1 Aufruf
G
Funktion 2 z. B. Art der Wegangabe absolut/relativ
X
Funktion 3 Weginformation
F
Funktion 4 z. B. Verfahrgeschwindigkeit, Verweilzeit,
Schleifendurchlauf
M
Funktion 5 Hilfsfunktionen (Ausgabe an die AG>Schnittstelle zur
Steuerung von Maschinenfunktionen)
Ein Satz kann einzelne Funktionen der Tabelle enthalten. Jeder Satz mu˚ mit ei>
ner Satznummer eingeleitet werden. Wenn mehrer Funktionen in einem Satz
programmiert werden sollen, mu˚ die Reihenfolge der Tabelle eingehalten
werden. Jede Funktion darf nur einmal in einem Satz erscheinen. Ihr mu˚
mindestens ein <Leerzeichen> folgen. Jeder Satz mu˚ mit < 1 > abgeschlossen
werden.
Die N>Funktion (Satznummer)
Als erste Funktion gibt die N>Funktion die Nummer des Satzes an. Sie ist ob>
ligatorisch und besteht aus dem Zeichen ∫N∫, gefolgt von einer maximal
3>stelligen Zahl mit dem Wertebereich 0 ... 999.
Die Satznummern k'nnen in beliebiger Reihenfolge, auch mehrfach, in einem
Verfahrprogramm verwendet werden.
Die Abarbeitung der Sßtze erfolgt immer in der Reihenfolge ihres Eintrages im
Verfahrprogramm.
5>70
Inhalt eines Verfahrsatzes
Inhalt
IP 266
Art der Information
Organisation
Vorbereitung
Geometrie
Technologie
