Technische Beschreibung der IP 266
FAULT
ANALOG
OUT
E
N
C
P
O
G
D
E
R
6
POSITIONING CONT.
MODUL IP 266
6ES5 266>8MA11
1 2 3 4 5 6

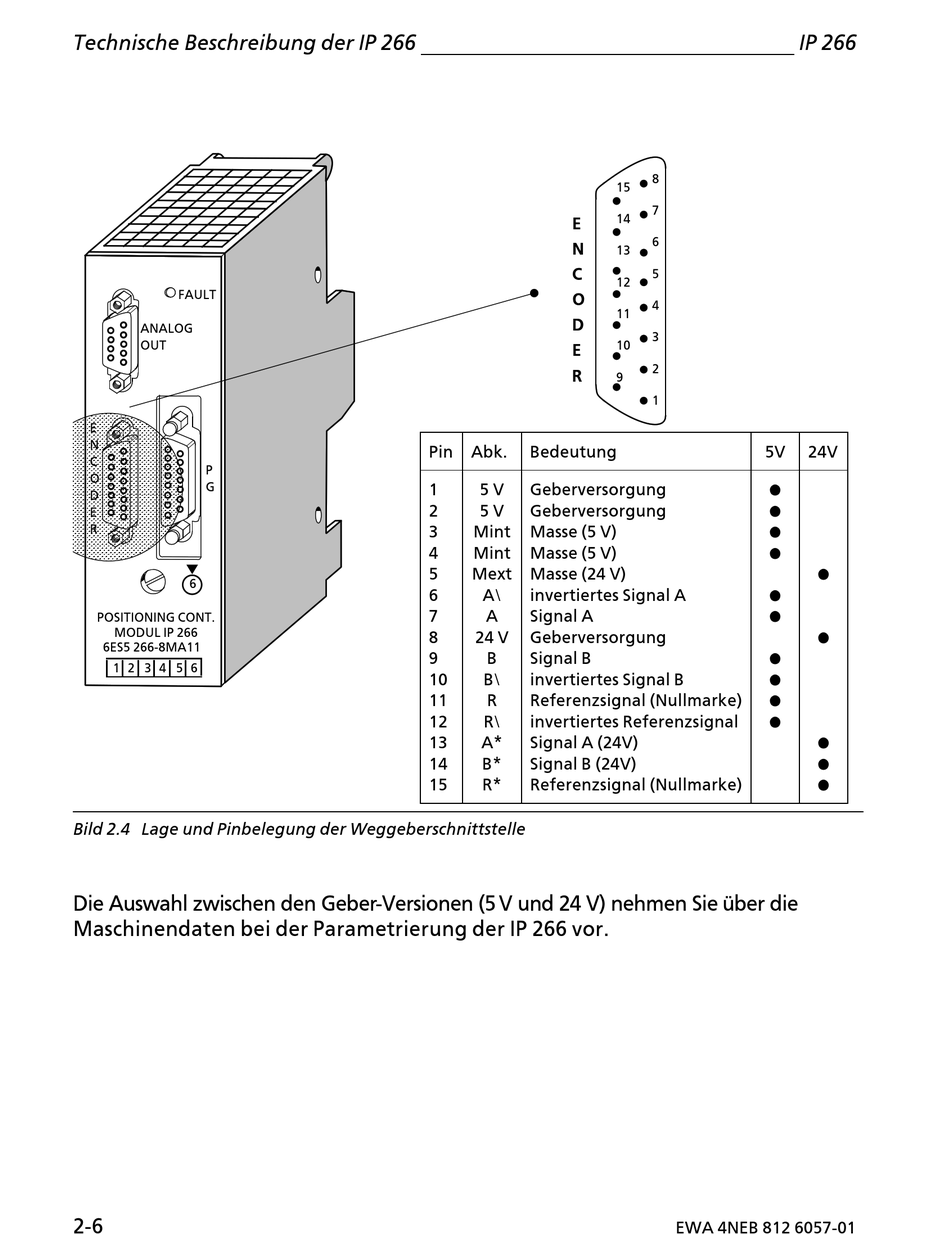

Bild 2.4 Lage und Pinbelegung der Weggeberschnittstelle
Die Auswahl zwischen den Geber>Versionen (5!V und 24 V) nehmen Sie Âber die
Maschinendaten bei der Parametrierung der IP 266 vor.
2>6
E
N
C
O
D
E
R
Pin Abk. Bedeutung
1 5 V Geberversorgung
2 5 V Geberversorgung
3 Mint Masse (5 V)
4 Mint Masse (5 V)
5 Mext Masse (24 V)
6 A\ invertiertes Signal A
7 A Signal A
8 24 V Geberversorgung
9 B Signal B
10 B\ invertiertes Signal B
11 R Referenzsignal (Nullmarke)
12 R\ invertiertes Referenzsignal
13 A* Signal A (24V)
14 B* Signal B (24V)
15 R* Referenzsignal (Nullmarke)
8
15
7
14
6
13
5
12
4
11
3
10
2
9
1
5V
f
f
f
f
f
f
f
f
f
f
EWA 4NEB 812 6057>01
IP 266
24V
f
f
f
f
f
