Maschinendaten, Betriebsarten und Verfahrprogramme
5.4.4

Syntaxdiagramm eines Satzes

Verweilzeit
N
Satznummer
fliegender Wechsel
kÂrzester Weg
Referenz> und Bezugspunkt anfahren
Ende einer Wiederholschleife
Anfang einer Wiederholschleife

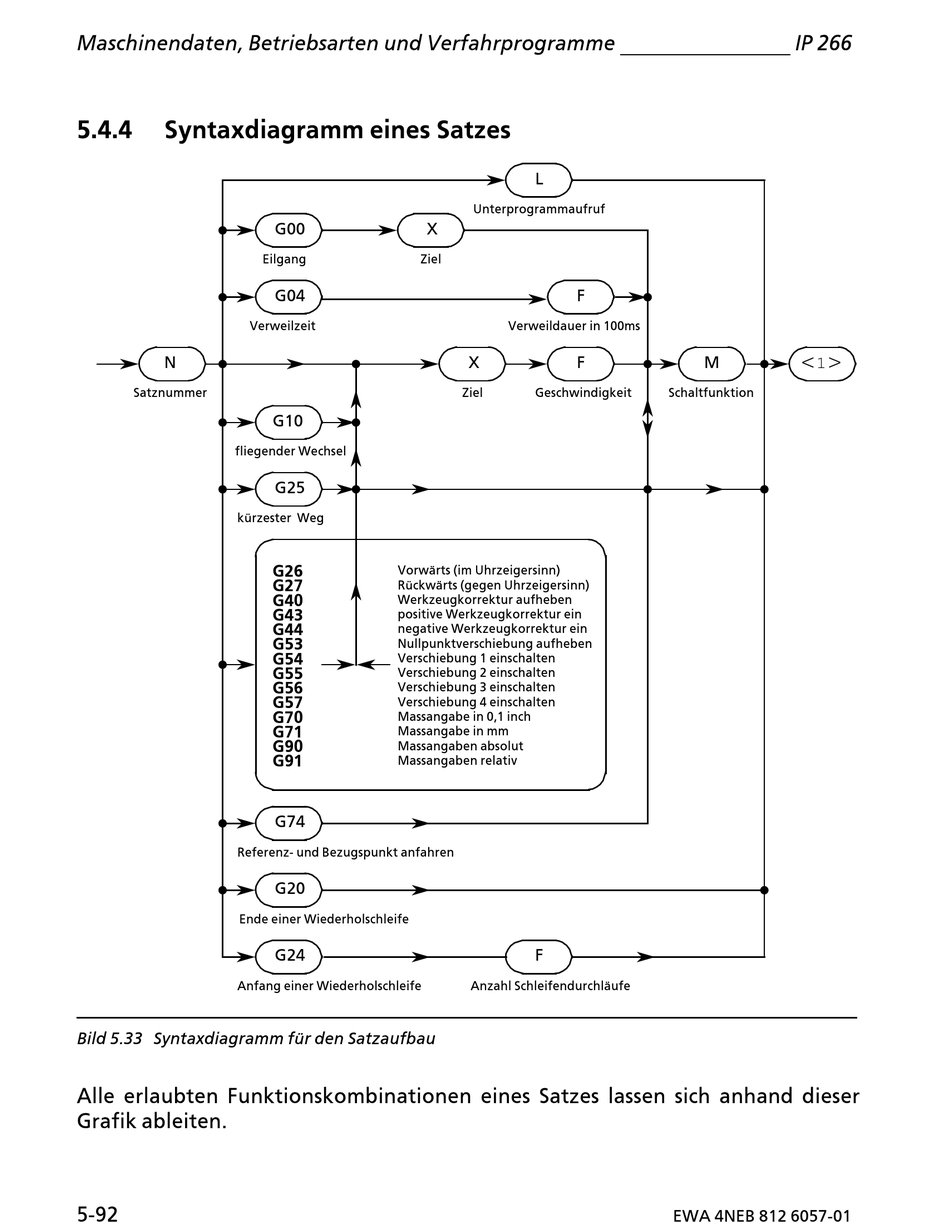

Bild 5.33 Syntaxdiagramm fÂr den Satzaufbau
Alle erlaubten Funktionskombinationen eines Satzes lassen sich anhand dieser
Grafik ableiten.
5>92
G00 X
Eilgang Ziel
G04
G10
G25
G26
Vorwßrts (im Uhrzeigersinn)
G27
RÂckwßrts (gegen Uhrzeigersinn)
G40
Werkzeugkorrektur aufheben
G43
positive Werkzeugkorrektur ein
G44
negative Werkzeugkorrektur ein
G53
Nullpunktverschiebung aufheben
G54
Verschiebung 1 einschalten
G55
Verschiebung 2 einschalten
G56
Verschiebung 3 einschalten
G57
Verschiebung 4 einschalten
G70
Massangabe in 0,1 inch
G71
Massangabe in mm
G90
Massangaben absolut
G91
Massangaben relativ
G74
G20
G24
L
Unterprogrammaufruf
F
Verweildauer in 100ms
X F
Ziel Geschwindigkeit
F
Anzahl Schleifendurchlßufe
IP 266
M < 1 >
Schaltfunktion
EWA 4NEB 812 6057>01
