Maschinendaten, Betriebsarten und Verfahrprogramme

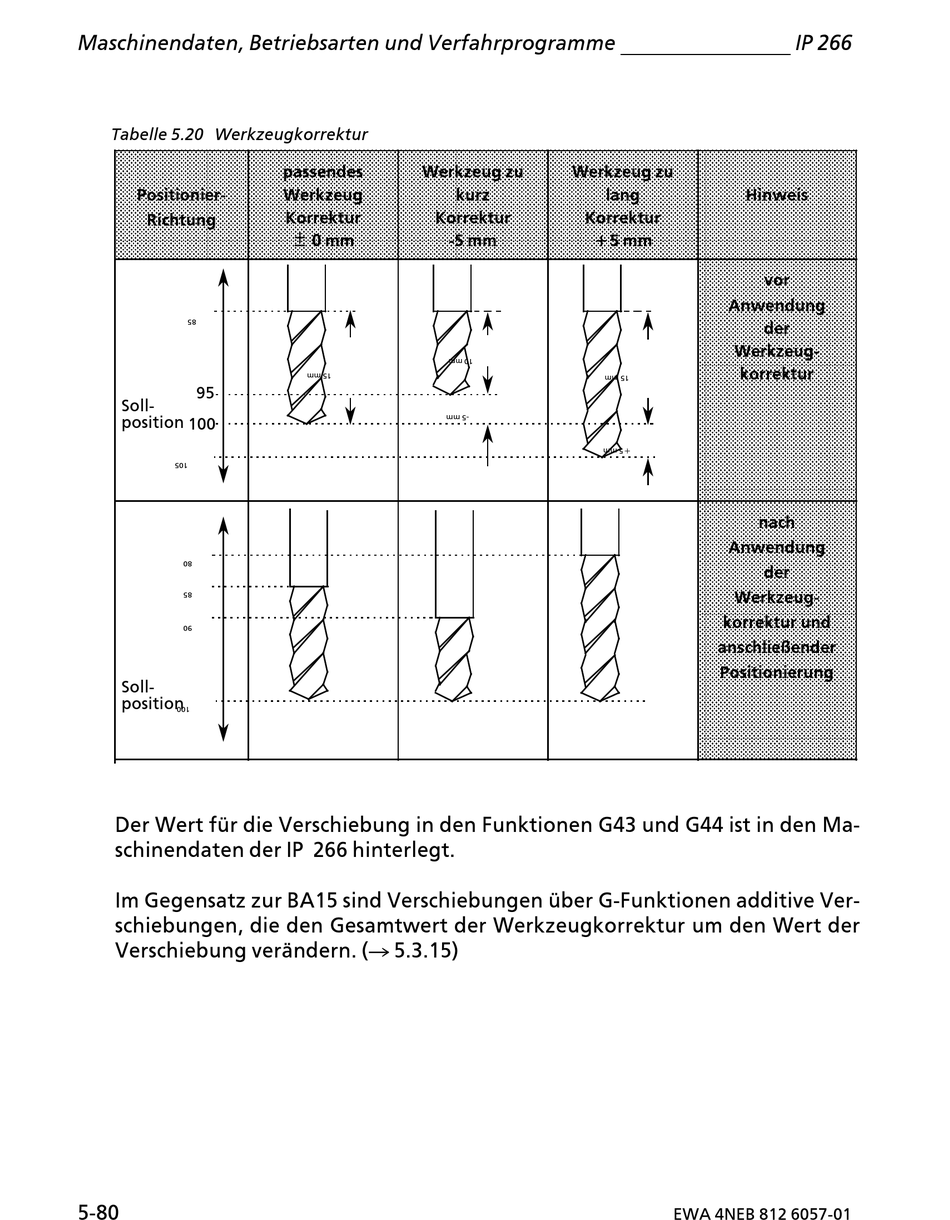

Tabelle 5.20 Werkzeugkorrektur
Positionier>
Richtung
95
Soll>
position
100
Soll>
position
Der Wert fÂr die Verschiebung in den Funktionen G43 und G44 ist in den Ma>
schinendaten der IP! 266 hinterlegt.
Im Gegensatz zur BA15 sind Verschiebungen Âber G>Funktionen additive Ver>
schiebungen, die den Gesamtwert der Werkzeugkorrektur um den Wert der
Verschiebung verßndern. (Æ 5.3.15)
5>80
passendes Werkzeug zu
Werkzeug kurz
Korrektur Korrektur
>5 mm
± 0 mm
Werkzeug zu
lang Hinweis
Korrektur
+5 mm
Anwendung
Werkzeug>
korrektur
Anwendung
Werkzeug>
korrektur und
anschlie˚ender
Positionierung
EWA 4NEB 812 6057>01
IP 266
vor
der
nach
der
