Technische Beschreibung der IP 266
A C H T U N G :
FÂr einen st'rungsfreien Betrieb mÂssen die Anschlu˚hinweise der Leistungs>
teil>Hersteller und die allgemeinen Aufbaurichtlinien fÂr SIMATIC>Gerßte ein>
gehalten werden. Es dÂrfen nur Leistungsteile mit Differenzeingßngen fÂr
±10!V angeschlossen werden. Dabei darf die Analogmasse nicht mit der
externen Masse verbunden werden.
2.5 Schnittstelle fÂr digitale Ein> und Ausgßnge
Die IP 266 verfÂgt Âber 5 Digital>Eingßnge und 3 Digital>Ausgßnge. Sie sind Âber
den Klemmblock des Busmoduls zugßnglich.
1 3 5 7 9 1
2 4 6 8 10 2

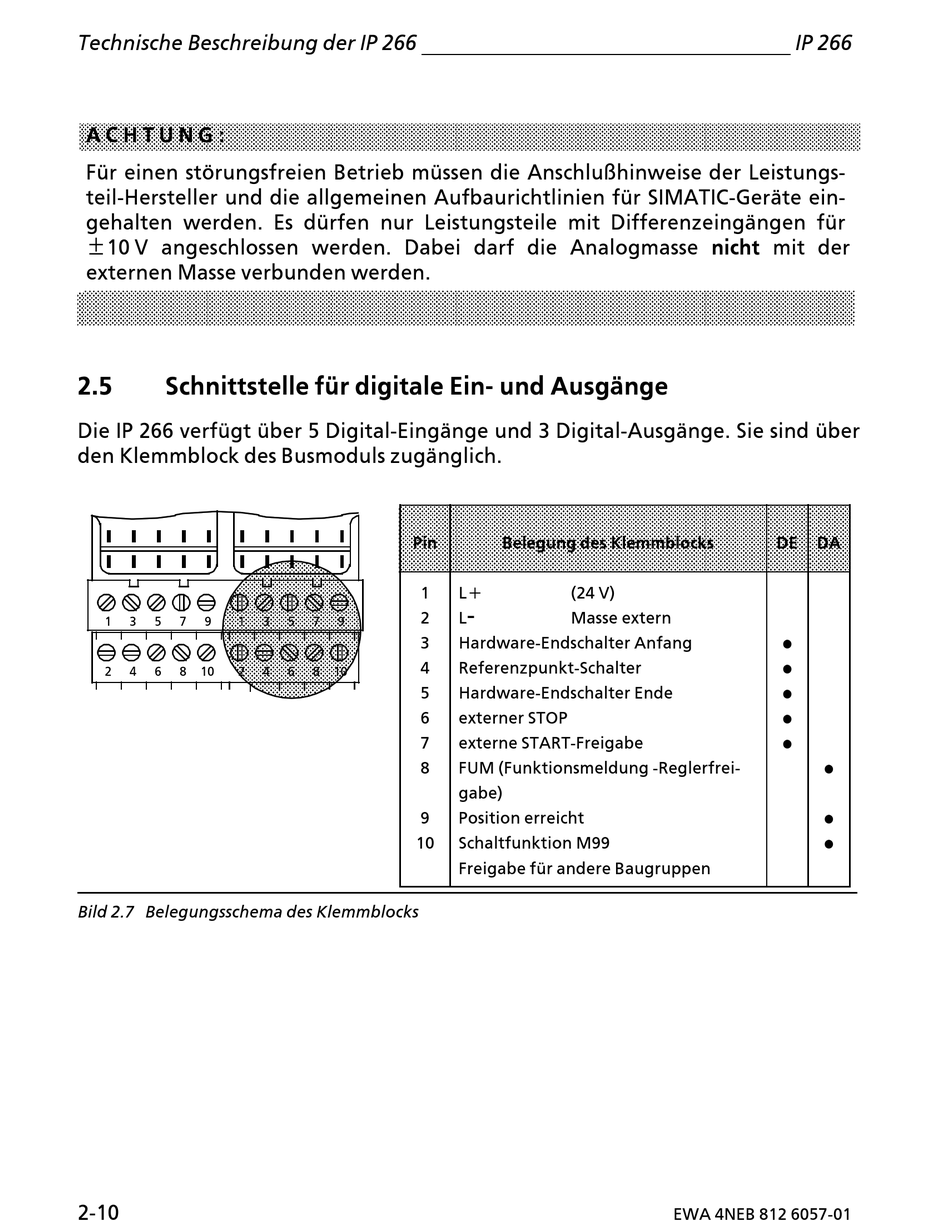

Bild 2.7 Belegungsschema des Klemmblocks
2>10
Pin
1
2
3 5 7 9
3
4
4 6 8 10
5
6
7
8
9
10
Belegung des Klemmblocks
L+ (24 V)
>
L Masse extern
Hardware>Endschalter Anfang
Referenzpunkt>Schalter
Hardware>Endschalter Ende
externer STOP
externe START>Freigabe
FUM (Funktionsmeldung >Reglerfrei>
gabe)
Position erreicht
Schaltfunktion M99
Freigabe fÂr andere Baugruppen
IP 266
DE DA
f
f
f
f
f
f
f
f
