IP 266
Istwertanzeige nach der Referenzpunktfahrt
Mit der steigenden Flanke der Nullmarke des Weggebers wird der Referenzpunkt
gesetzt. Gleichzeitig beginnt der Bremsvorgang. Abhßngig von der parametrier>
ten Verz'gerung und der Referenzgeschwindigkeit 2 entfernt sich der Antrieb
um eine Strecke X vom Referenzpunkt. Die Strecke X variiert in Abhßngigkeit der
parametrierten Verz'gerungen. Soll der Antrieb exakt auf dem Referenzpunkt
stehen, dann mÂssen Sie ihn nach Beendigung der Referenzpunktfahrt mit der
Betriebsart (Schrittma˚>Fahrt absolut∫ auf diesen Punkt positionieren.
V
V
2

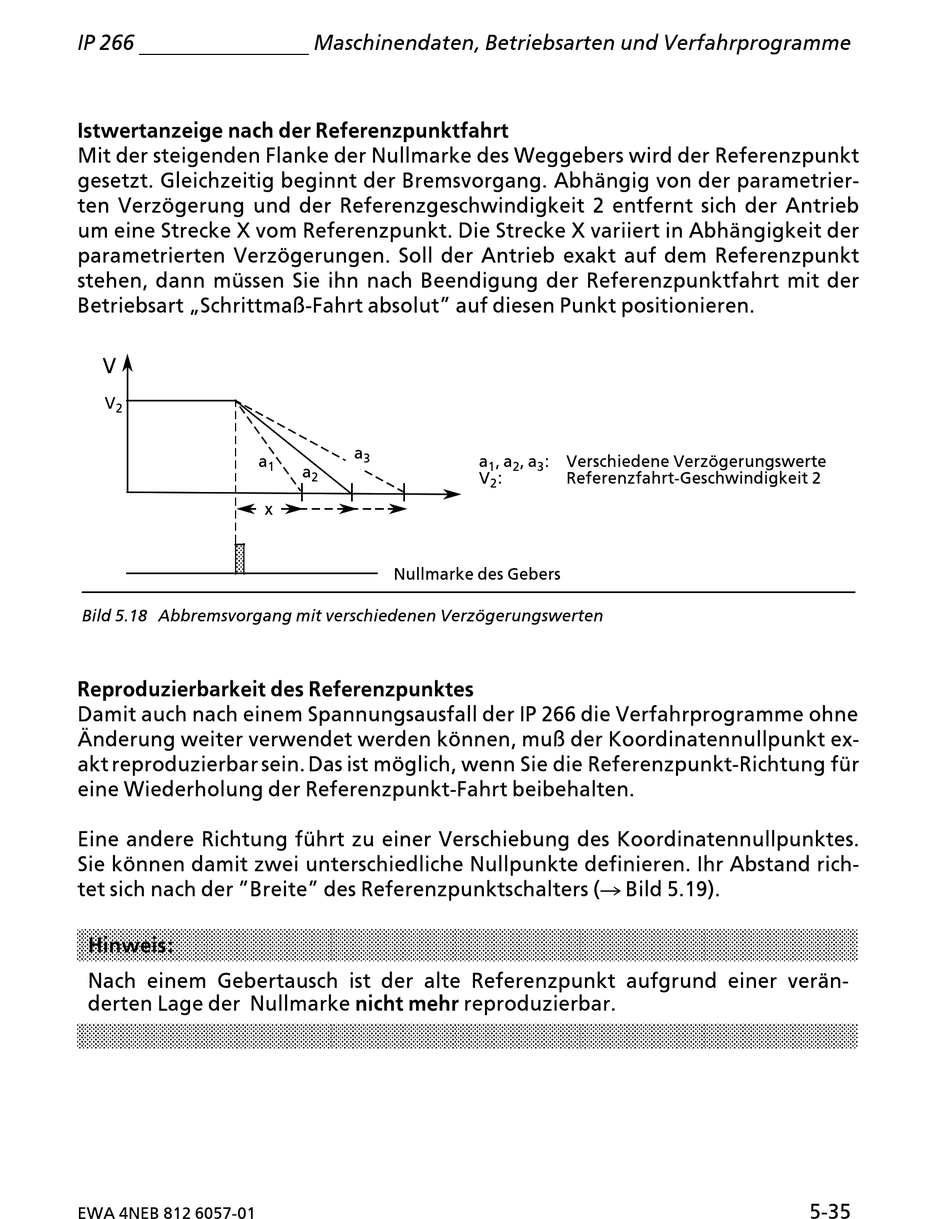

Bild 5.18 Abbremsvorgang mit verschiedenen Verz'gerungswerten
Reproduzierbarkeit des Referenzpunktes
Damit auch nach einem Spannungsausfall der IP 266 die Verfahrprogramme ohne
'nderung weiter verwendet werden k'nnen, mu˚ der Koordinatennullpunkt ex>
akt reproduzierbar sein. Das ist m'glich, wenn Sie die Referenzpunkt>Richtung fÂr
eine Wiederholung der Referenzpunkt>Fahrt beibehalten.
Eine andere Richtung fÂhrt zu einer Verschiebung des Koordinatennullpunktes.
Sie k'nnen damit zwei unterschiedliche Nullpunkte definieren. Ihr Abstand rich>
tet sich nach der ∫Breite∫ des Referenzpunktschalters (Æ Bild 5.19).
Hinweis:
Nach einem Gebertausch ist der alte Referenzpunkt aufgrund einer verßn>
derten Lage der Nullmarke nicht mehr reproduzierbar.
EWA 4NEB 812 6057>01
Maschinendaten, Betriebsarten und Verfahrprogramme
a
3
a
1
a
2
x
Nullmarke des Gebers
a , a , a : Verschiedene Verz'gerungswerte
1 2 3
V : Referenzfahrt>Geschwindigkeit 2
2
5>35
