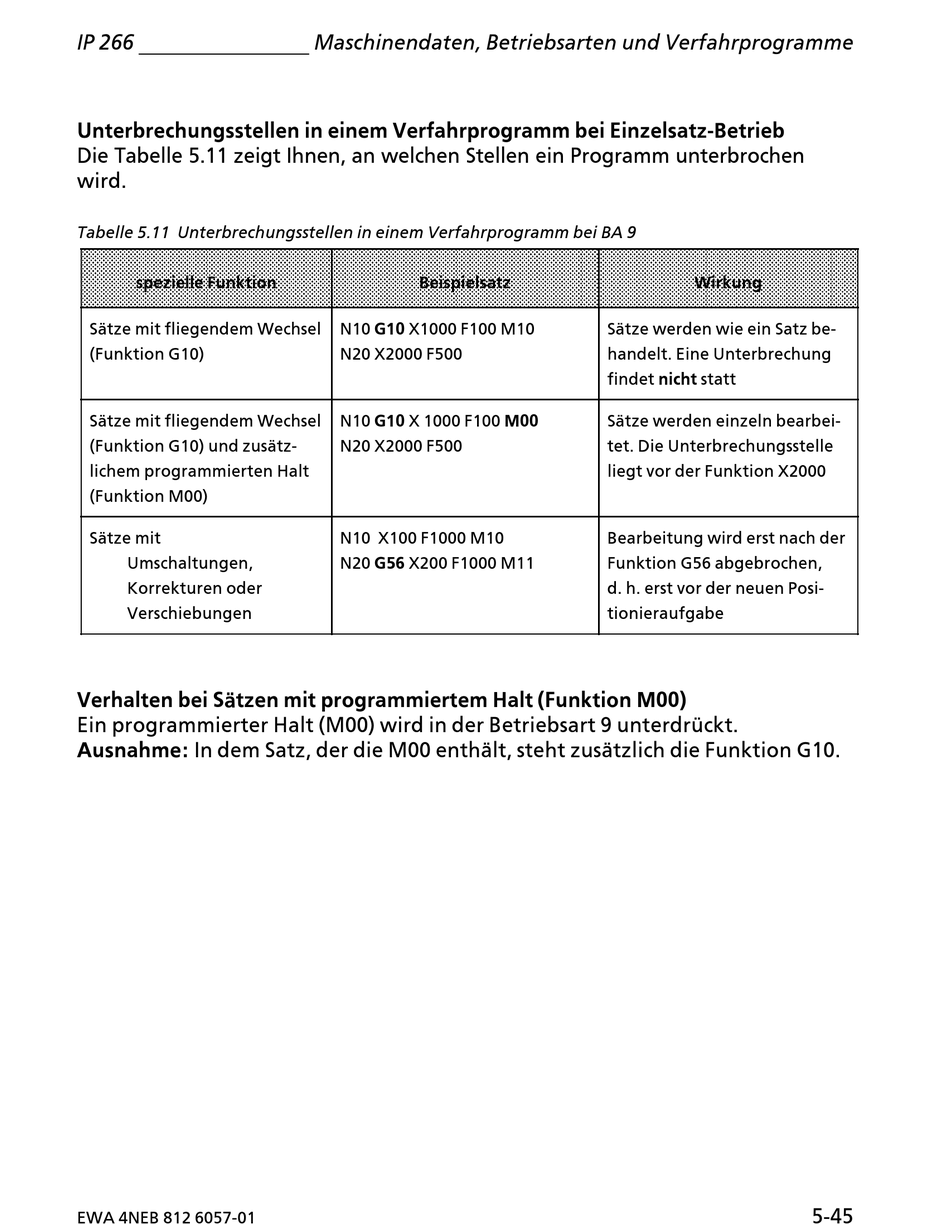

Unterbrechungsstellen in einem Verfahrprogramm bei Einzelsatz>Betrieb
Die Tabelle 5.11 zeigt Ihnen, an welchen Stellen ein Programm unterbrochen
wird.
Tabelle 5.11 Unterbrechungsstellen in einem Verfahrprogramm bei BA 9
spezielle Funktion
Sßtze mit fliegendem Wechsel
(Funktion G10)
Sßtze mit fliegendem Wechsel
(Funktion G10) und zusßtz>
lichem programmierten Halt
(Funktion M00)
Sßtze mit
Umschaltungen,
Korrekturen oder
Verschiebungen
Verhalten bei Sßtzen mit programmiertem Halt (Funktion M00)
Ein programmierter Halt (M00) wird in der Betriebsart 9 unterdrÂckt.
Ausnahme: In dem Satz, der die M00 enthßlt, steht zusßtzlich die Funktion G10.
EWA 4NEB 812 6057>01
Maschinendaten, Betriebsarten und Verfahrprogramme
Beispielsatz
N10 G10 X1000 F100 M10
N20 X2000 F500
N10 G10 X 1000 F100 M00
N20 X2000 F500
N10 X100 F1000 M10
N20 G56 X200 F1000 M11
Wirkung
Sßtze werden wie ein Satz be>
handelt. Eine Unterbrechung
findet nicht statt
Sßtze werden einzeln bearbei>
tet. Die Unterbrechungsstelle
liegt vor der Funktion X2000
Bearbeitung wird erst nach der
Funktion G56 abgebrochen,
d.!h. erst vor der neuen Posi>
tionieraufgabe
5>45
