5 Reparatur
5.4.3 Austauschen der Baugruppe Achse 3-4
Fortsetzung
4
5
6
Fortsetzung auf nächster Seite
226

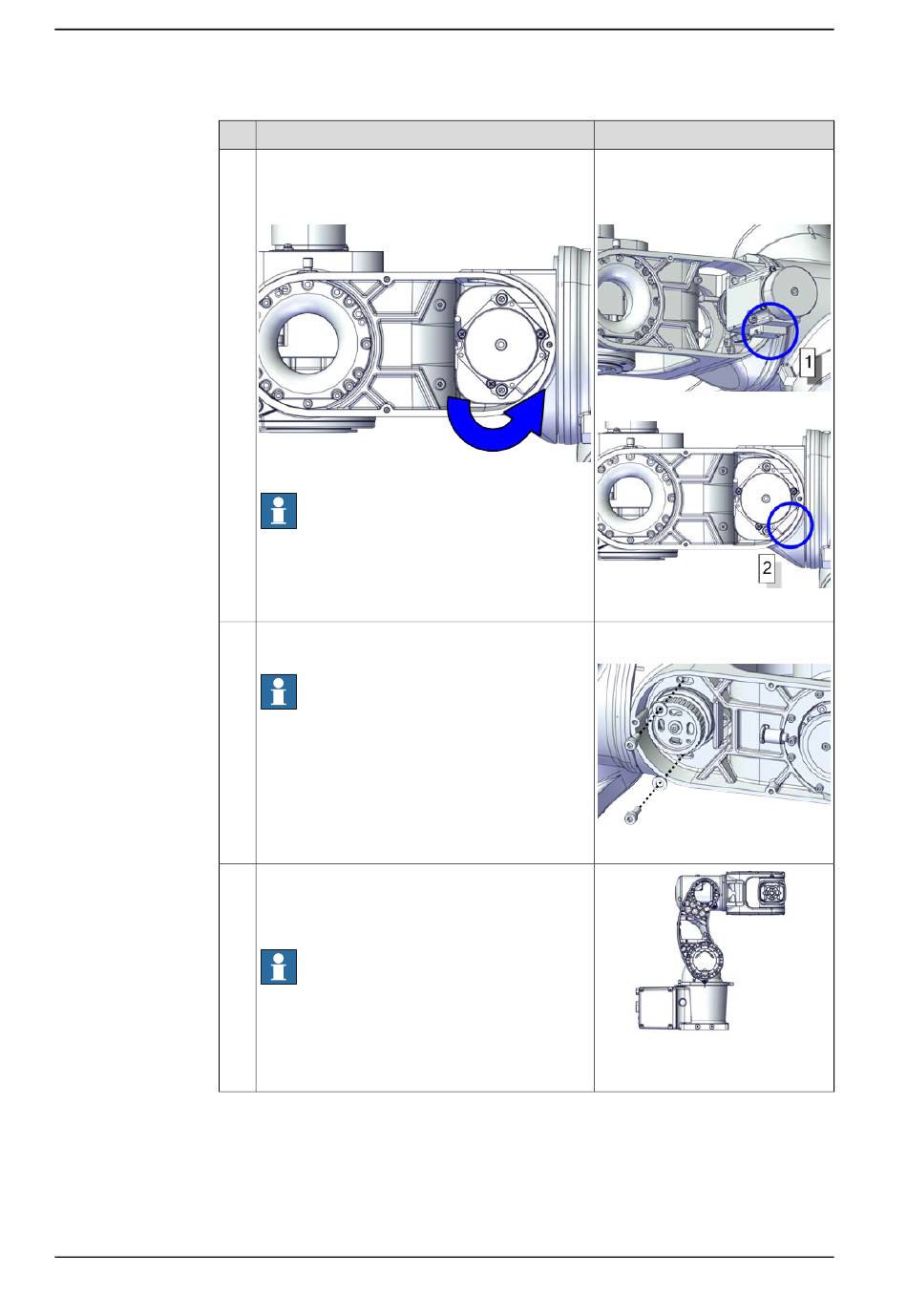

Aktion
Richten Sie den Motor zuerst lotrecht in der
Handgelenkeinheit aus (Steckverbinder Ref. 1).
Sobald er sich in der Handgelenkeinheit befindet,
drehen Sie ihn um 45° (Steckverbinder Ref. 2).
xx2200000103
Hinweis
Handhaben Sie die Steckverbinder vorsichtig.
Steckverbinder MP5 soll sichtbar und von der
Prozessnabe aus zugänglich sein.
Bringen Sie die Schrauben und Unterlegscheiben
wieder an.
Hinweis
Drehen Sie die Schrauben noch nicht fest.
Verbinden Sie die Stromversorgung zum Motor
Achse-4 und lösen Sie die Bremse Achse-4, um
die Achse 4 zu -90° zu bewegen. Trennen Sie die
Stromversorgung dann.
Hinweis
Wenn der Roboter während des Austauschs nicht
an die Steuerung angeschlossen ist, muss dem
Anschluss R1.MP Strom zugeführt werden; siehe
dazu Abschnitt
Stromversorgung des Anschlusses
R1.MP auf Seite
57.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
Hinweis
Motorausrichtung: Richten Sie den
Motor entsprechend der Abbildung
unten entsprechend dem einge-
kreisten Motoranschluss aus.
xx2200000104
xx2200000105
Schraube: M4x12 12.9 Lafre
2C2B/FC6.9 (2 St.)
xx2200000044
xx2200000120
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
