5 Reparatur
5.4.4 Austauschen der Handgelenkeinheit
Fortsetzung

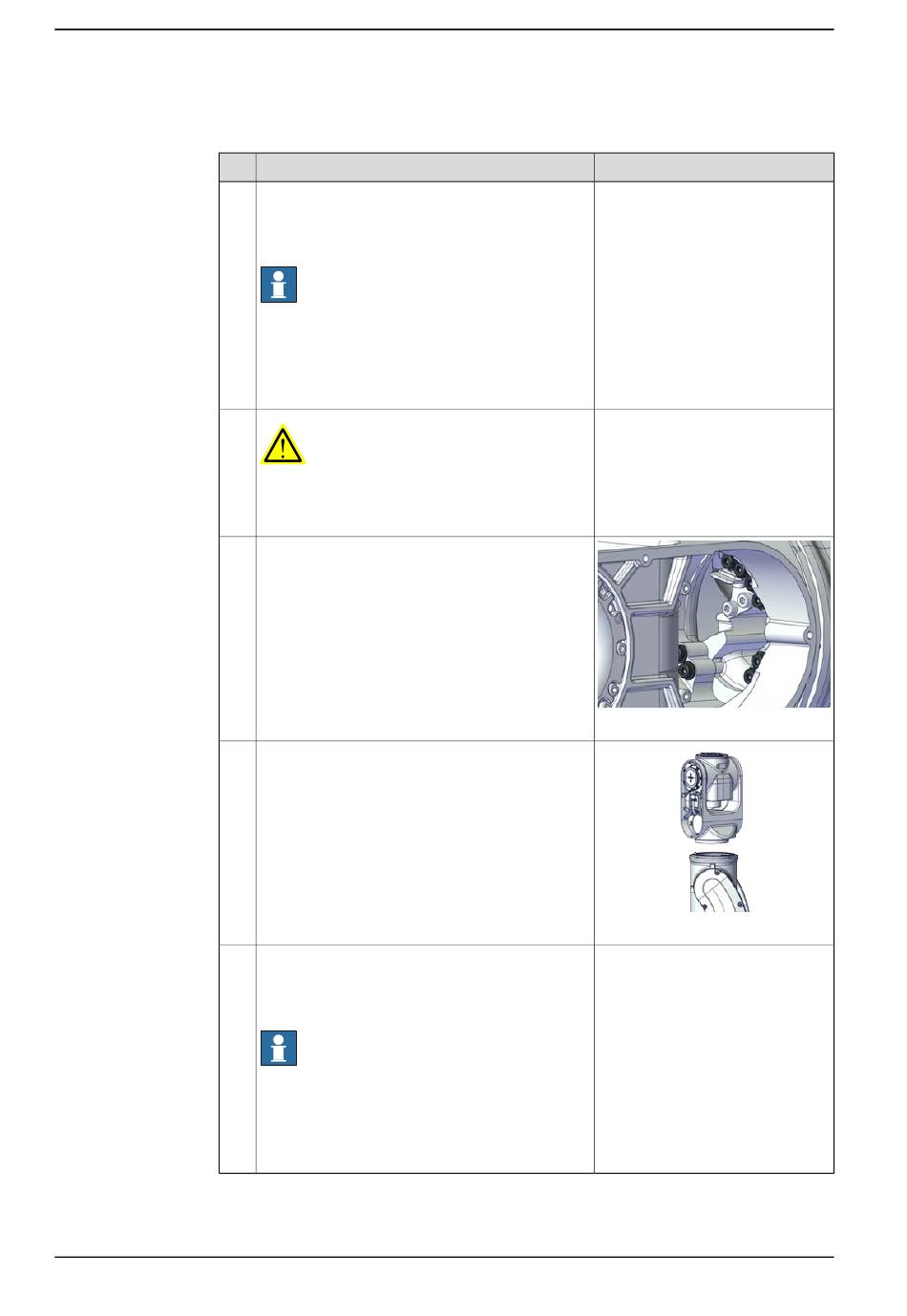

Trennen der Handgelenkeinheit von der Baugruppe Achse 3-4
1
2
3
4
5
Fortsetzung auf nächster Seite
242
Aktion
Verbinden Sie die Stromversorgung zum Motor
Achse-3 und lösen Sie die Bremse Achse-3, um
die Achse 3 zu -90° zu bewegen. Trennen Sie die
Stromversorgung dann.
Hinweis
Wenn der Roboter während des Austauschs nicht
an die Steuerung angeschlossen ist, muss dem
Anschluss R1.MP Strom zugeführt werden; siehe
dazu Abschnitt
Stromversorgung des Anschlusses
R1.MP auf Seite
57.
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
Entfernen Sie die Schrauben (dunkle Farbe in der
Abbildung).
Trennen Sie die Handgelenkeinheit.
Verbinden Sie die Stromversorgung zum Motor
Achse-3 und lösen Sie die Bremse Achse-3, um
die Achse 3 in die Null-Position bewegen. Trennen
Sie die Stromversorgung dann.
Hinweis
Wenn der Roboter während des Austauschs nicht
an die Steuerung angeschlossen ist, muss dem
Anschluss R1.MP Strom zugeführt werden; siehe
dazu Abschnitt
Stromversorgung des Anschlusses
R1.MP auf Seite
57.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
Hinweis
xx2200000047
xx2200000539
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
