5

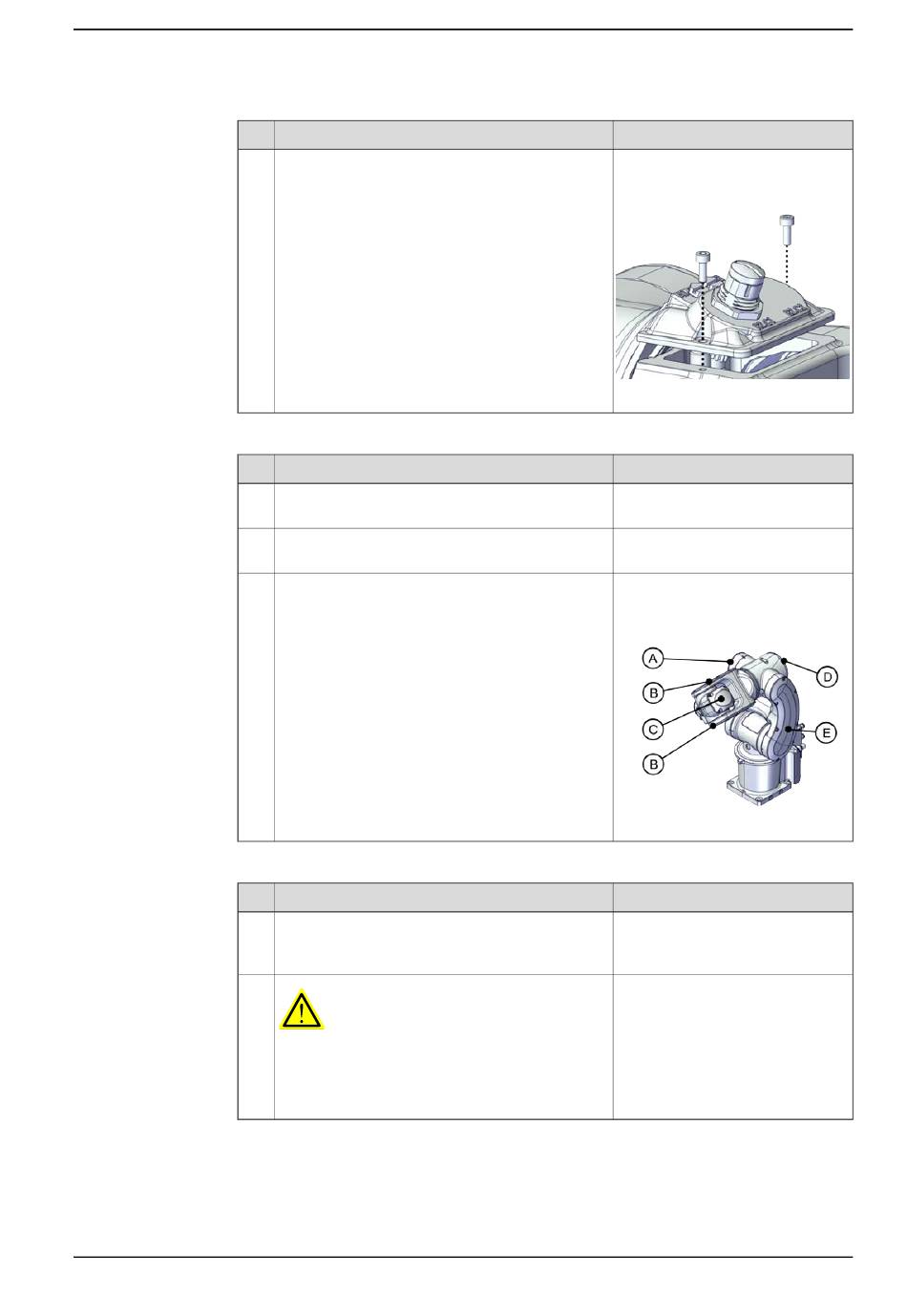

Wiedereinbau der Abdeckungen
1
2
3
Abschließende Verfahren
1
2
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
Aktion
Bauen Sie die Prozessnabe wieder ein.
Aktion
Tragen Sie Schmierfett am Kabelpaket im gesam-
ten Bewegungsbereich auf.
Tragen Sie Schmierfett auf alle Abdeckungen auf,
die Kontaktflächen zum Kabelpaket besitzen.
Bringen Sie die Abdeckungen wieder an.
•
Unterarmabdeckung, links (A)
•
Handgelenkabdeckungen (B)
•
Abdeckung des Kippmechanismus (C)
•
Gehäuseabdeckung (D)
•
Unterarmabdeckung, rechts (E)
Aktion
Kalibrieren Sie den Roboter neu.
GEFAHR
Stellen Sie während der Ausführung des ersten
Testlaufs sicher, dass alle Sicherheitsanforderun-
gen erfüllt sind. Siehe
Testlauf nach Installation,
Wartung oder Reparatur auf Seite
© Copyright 2023 ABB. Alle Rechte vorbehalten.
5.3.1 Austauschen des Kabelpakets
Hinweis
Schraube: M3x8 12.9 Lafre
2C2B/FC6.9 (2 St.)
Anzugsdrehmoment: 1,2 Nm
xx2200000030
Hinweis
Fett: 3HAC029132-001
Fett: 3HAC029132-001
Schraube: M3x8 12.9 Lafre
2C2B/FC6.9
Anzugsdrehmoment: 1,2 Nm
xx2200000029
Hinweis
Die Kalibrierung wird im Abschnitt
Kalibrierung auf Seite 289
ben.
82.
5 Reparatur
Fortsetzung
beschrie-
163
