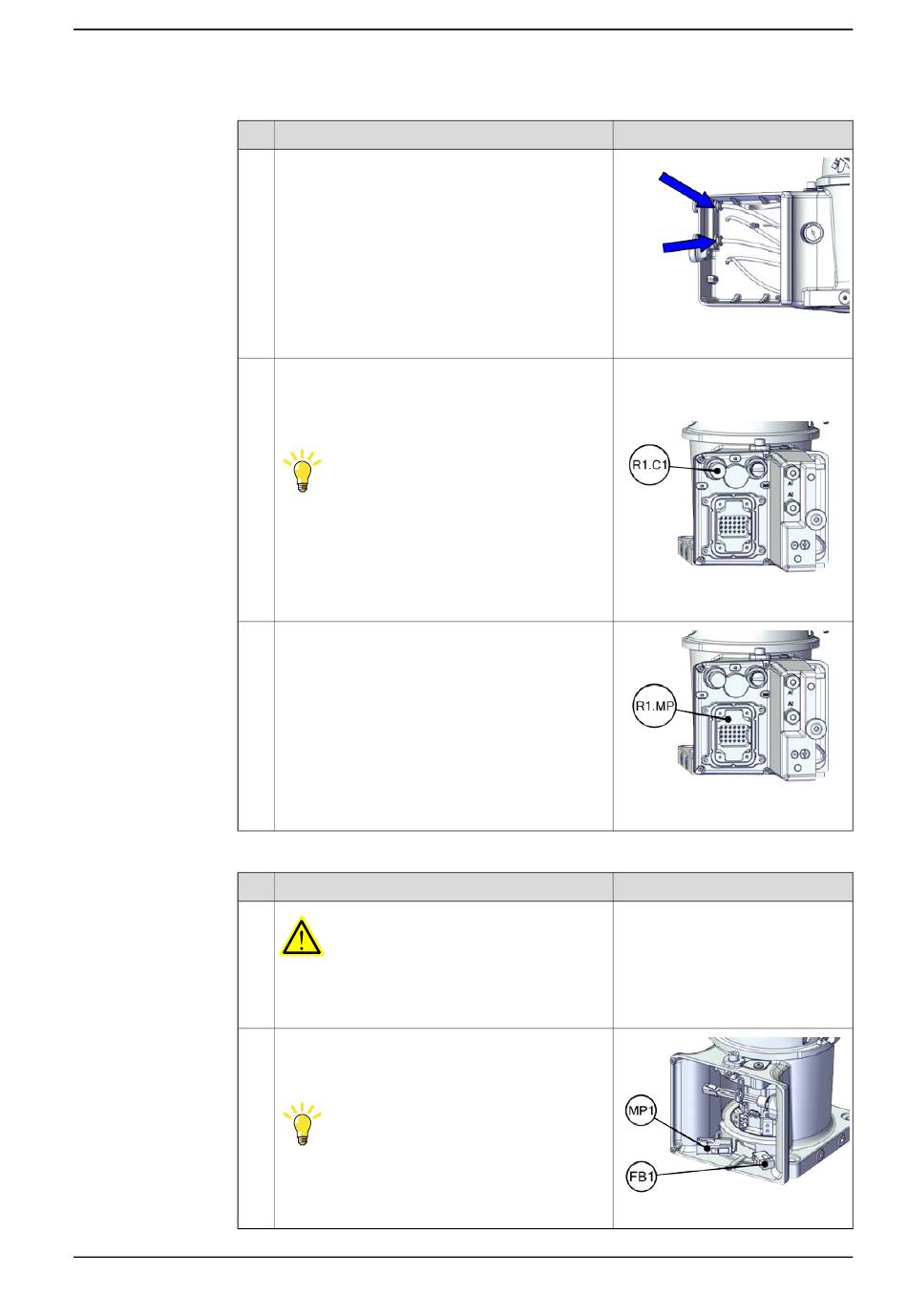

Trennen der Motoranschlüsse Achse 1
1
2
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
Aktion
Für Roboter mit Luftschläuchen
Trennen Sie die Druckluftschläuche.
Für Roboter mit CP/CS-Verkabelung
Trennen Sie die Steckverbinder mithilfe des
Werkzeugs.
•
R1.C1
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
Entfernen Sie den Hauptstromanschluss R1.MP.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
Ziehen Sie die Steckverbinder des Motors ab.
•
FB1
•
MP1
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.3.1 Austauschen des Kabelpakets
Hinweis
xx2200000073
Montagewerkzeug für Steckverbin-
der M12, enthalten im Spezialwerk-
zeugsatz 3HAC071022-001
xx2200000075
xx2200000076
Hinweis
xx2200000077
Fortsetzung auf nächster Seite
Fortsetzung
