5 Reparatur
5.5.1 Austauschen der Baugruppe Achse 2
Fortsetzung
6
7
8
9
Fortsetzung auf nächster Seite
258

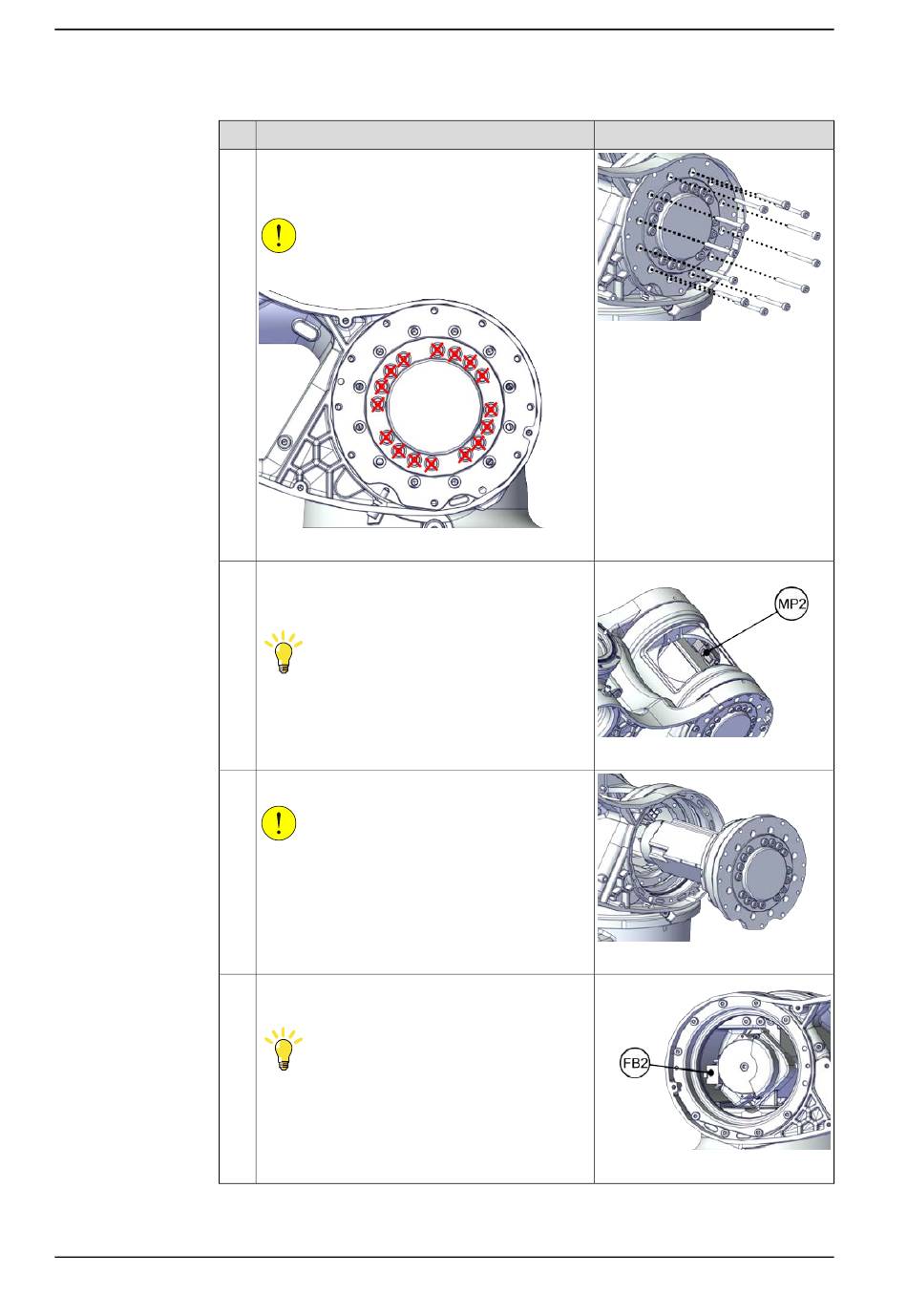

Aktion
Entfernen Sie die Schrauben (12 St.), mit denen
die Antriebseinheit Achse 2 an der Baugruppe
Achse 1 befestigt ist.
VORSICHT
Entfernen Sie nicht die Innenschrauben (16 St.).
xx2200000068
Greifen Sie auf den Steckverbinder zu und trennen
Sie ihn von der Abdeckung des Schwenkwerks.
•
MP2
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
Heben Sie die Antriebseinheit vorsichtig heraus.
VORSICHT
Achten Sie auf den weiterhin angeschlossenen
Steckverbinder! Die Antriebseinheit kann erst
vollständig entfernt werden, nachdem der Steck-
verbinder getrennt wurde.
Trennen Sie folgenden Steckverbinder:
•
FB2
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
Hinweis
xx2200000066
xx2200000541
xx2200000067
xx2200000064
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
