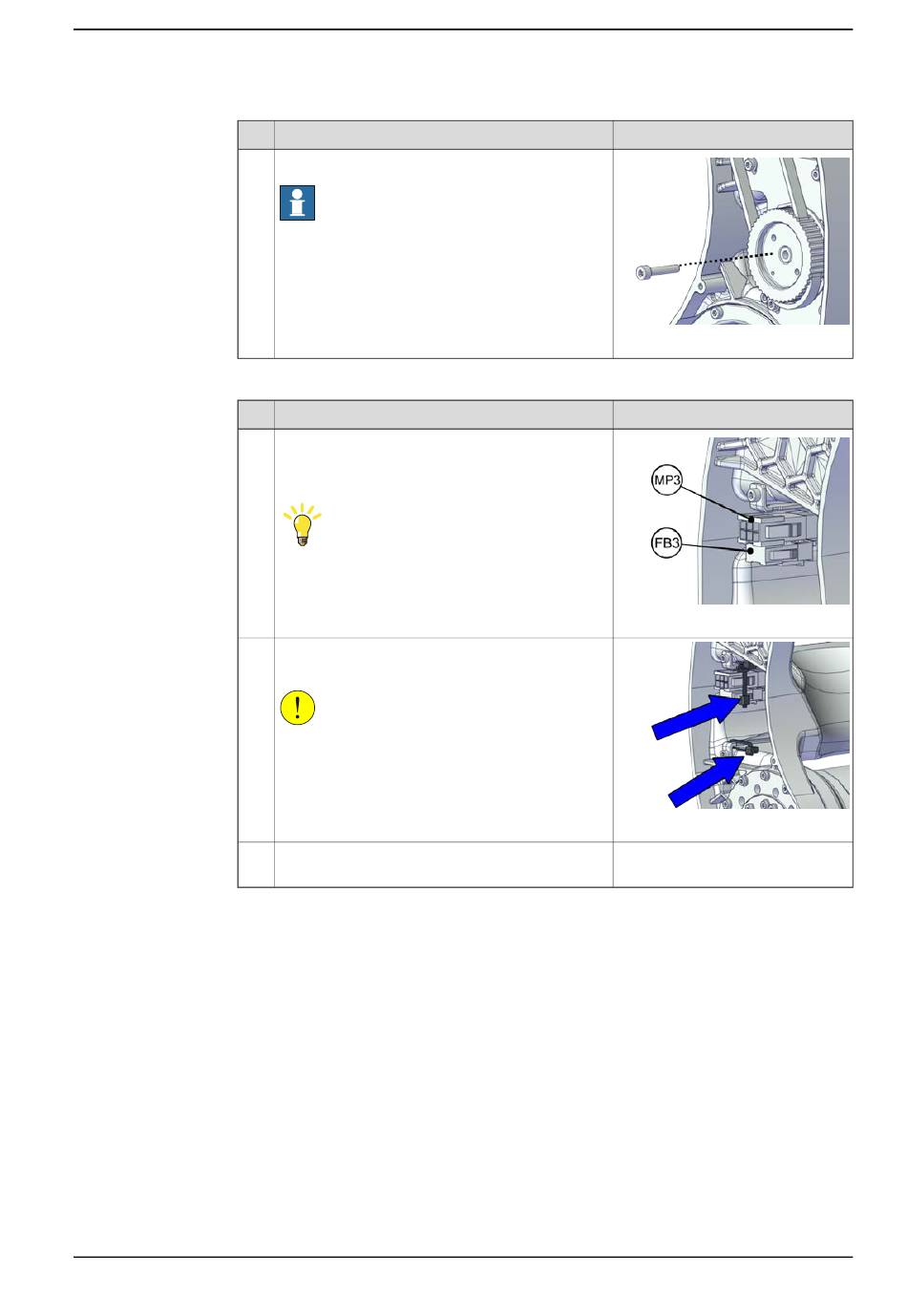

Wiederanschluss der Verbinder des Motors von Achse 3
1
2
3
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
Aktion
Entfernen Sie die Einstellschrauben vom Motor.
Hinweis
Achten Sie auf die Schraubendrehrichtung. Die
falsche Richtung kann die Bremskraft des Motors
verschlechtern.
Aktion
Schließen Sie die Steckverbinder an.
•
FB3
•
MP3
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Verlegen und sichern Sie die Kabel mit Kabelbin-
dern.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
Tragen Sie Schmierfett am Kabelpaket im gesam-
ten Bewegungsbereich auf.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.3.1 Austauschen des Kabelpakets
Hinweis
xx2200000544
Hinweis
xx2200000055
xx2200000054
Fett: 3HAC029132-001
Fortsetzung auf nächster Seite
Fortsetzung
