5 Reparatur
5.3.1 Austauschen des Kabelpakets
Fortsetzung

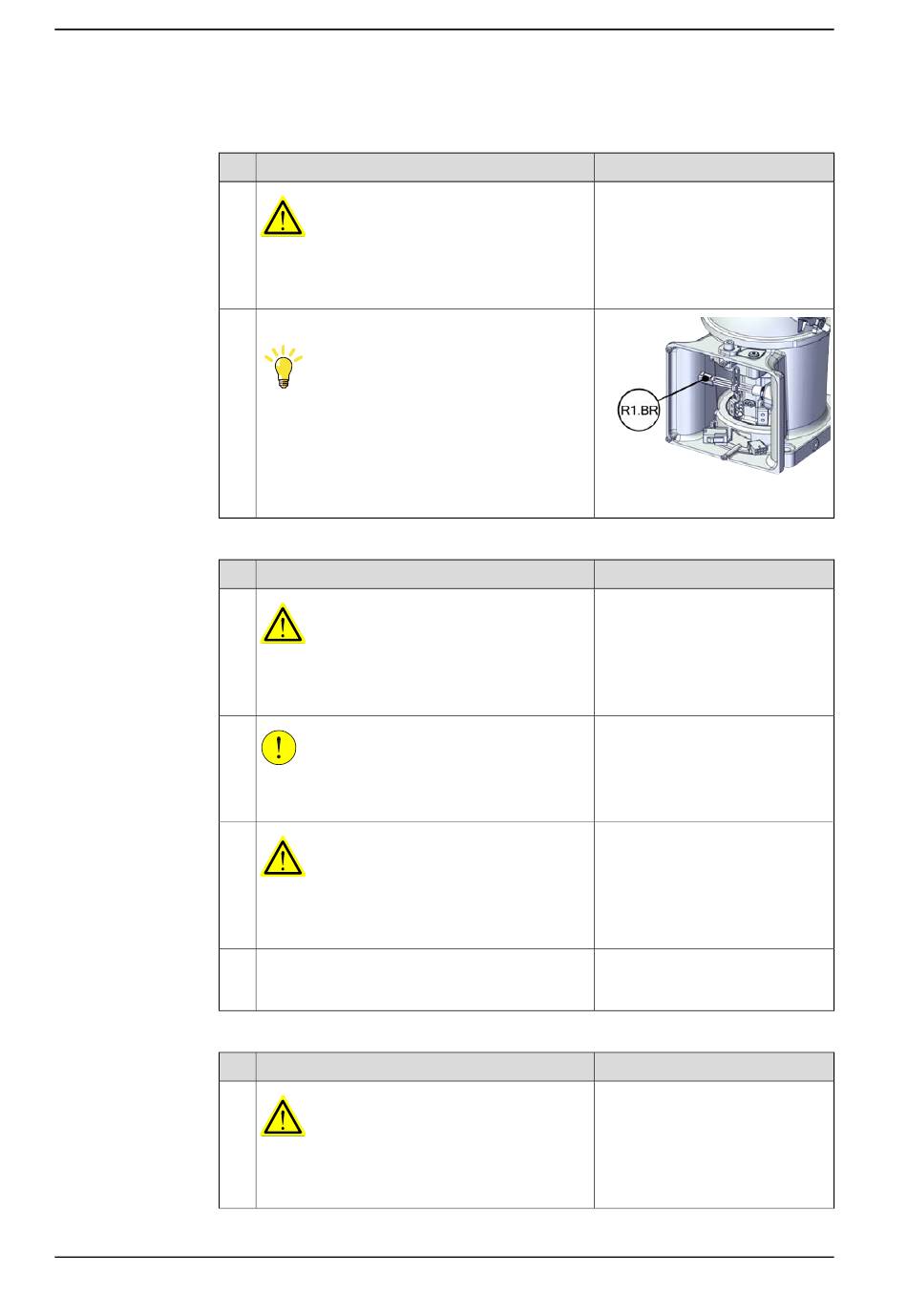

Trennen des Bremslöse-Steckverbinders
1
2
Seitliches Ablegen des Roboters
1
2
3
4
Trennen des Sockels von der Baugruppe Achse 1
1
Fortsetzung auf nächster Seite
134
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
Trennen Sie den Steckverbinder R1.BR.
Tipp
Bevor Sie die Steckverbinder und Kabel trennen,
machen Sie Fotos von deren Position, um eine
Hilfestellung beim erneuten Anschließen zu ha-
ben.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
VORSICHT
Der Sockel und die Baugruppe Achse 1 wiegen
3,4 kg und lassen sich von einer Person heben.
WARNUNG
Der Roboter ist wahrscheinlich mechanisch insta-
bil, wenn er noch nicht am Fundament befestigt
ist.
Lösen Sie den Roboter vom Fundament, indem
Sie die Befestigungsschrauben des Fundaments
entfernen, und legen Sie den Roboter seitlich ab.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
Hinweis
xx2200000078
Hinweis
Hinweis
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
