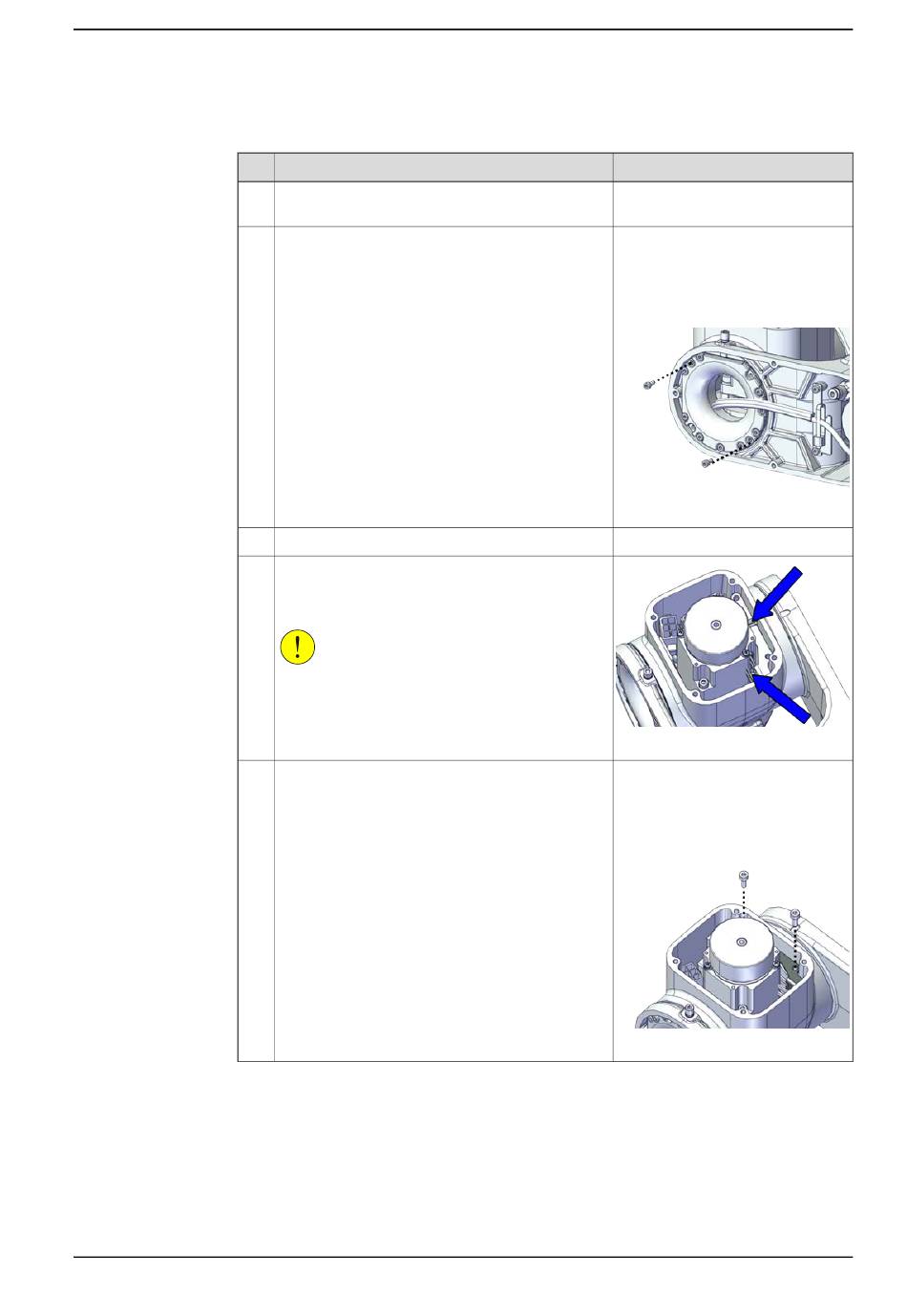

Wiederanschluss der Verbinder des Motors von Achse 6
1
2
3
4
5
Produkthandbuch - IRB 1010
3HAC081964-003 Revision: C
Aktion
Tragen Sie Schmierfett am Kabelpaket im gesam-
ten Bewegungsbereich auf.
Schieben Sie den Kabelschutz Achse 5 über das
nach außen zeigende Kabel.
Ordnen Sie das Kabelpaket in Achse 6 an.
Sichern Sie das Kabel mit Kabelbindern.
Stellen Sie sicher, dass die weiße Markierung auf
dem Kabel nach außen zeigt.
VORSICHT
Die Korrekte Kabelverlegung ist äußerst wichtig.
Falsch verlegte und gesicherte Kabel können
Schäden davontragen.
Montieren Sie die Kabelhalterung Achse 6.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.3.1 Austauschen des Kabelpakets
Hinweis
Fett: 3HAC029132-001
Kabelschutz, Achse 5:
3HAC076870-001
Schraube: M2.5x6 12.9 Lafre
2C2B/FC6.9 (2 St.)
Anzugsdrehmoment: 0,3 Nm
xx2200000036
xx2200000034
Kabelhalterung, Achse 6:
3HAC079127-001
Schraube: M3x8 12.9 Lafre
2C2B/FC6.9 (2 St.)
Anzugsdrehmoment: 1,2 Nm
xx2200000033
Fortsetzung auf nächster Seite
Fortsetzung
